索引表拾取放置执行模组结构设计

该模组主要应用于电子元器件分拣、小型零件组装、轻工产品包装等产线的索引表工位衔接场景，可配合多工位回转式索引台完成工件从料道到工装位、工序间转位的自动拾取与精准放置作业，替代传统人工上下料动作，适配节拍稳定的连续化生产需求，尤其适合小尺寸、易磕碰工件的高精度转序作业，可大幅降低人工操作带来的工件损伤、位置偏差问题，提升产线运行的一致性与稳定性。

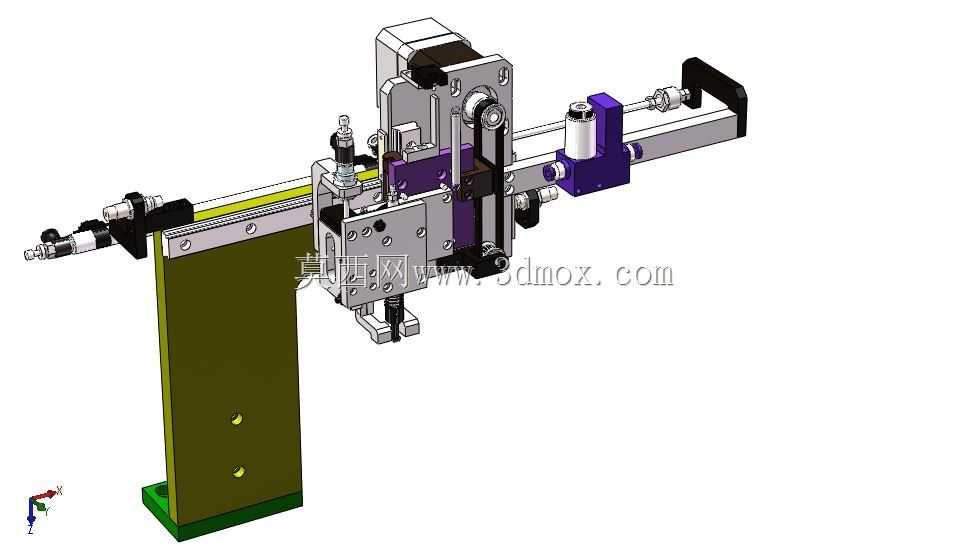

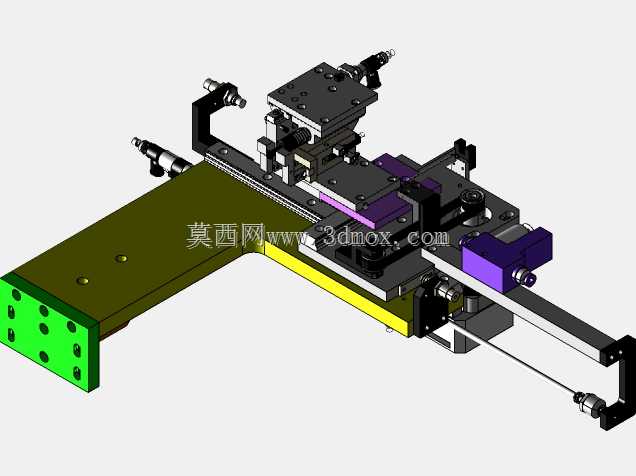

从功能特性来看，该模组集成了横向滑移、垂直升降、夹取执行三个核心动作单元，横向滑移组件采用线性导轨作为运动导向，搭配同步带传动结构实现长行程平稳移动，可根据索引台的工位间距调整移动行程范围，适配不同直径规格的回转索引台；垂直升降单元采用紧凑的滑台结构，搭配缓冲限位组件，可在拾取、放置点位实现软接触动作，避免下压冲击力损伤工件表面；末端夹取单元采用可换夹头设计，可根据工件的外形、材质更换夹指，适配异形件、薄片件、小型轴类件等多种工件的夹持需求，夹取力度可通过配套的调压组件灵活调整，避免夹伤薄壁类工件。

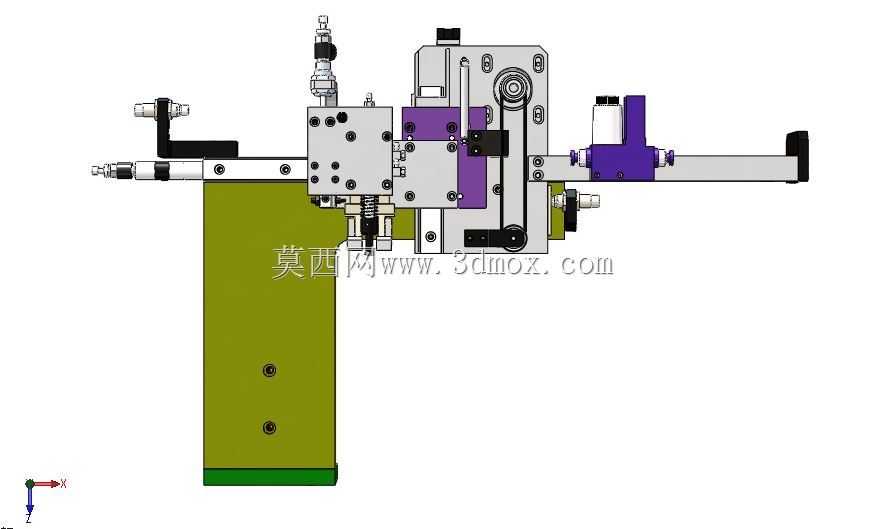

在设计思路上，该模组采用模块化集成思路，将驱动、传动、导向、执行组件整合在统一的安装立板上，整体结构紧凑无冗余外伸部件，各功能单元采用标准化接口连接，后期维护更换部件时无需整体拆解模组，可快速完成故障件替换；立板底部采用标准安装法兰结构，可直接固定在索引台旁的设备台面上，也可搭配铝型材支架调整安装高度，适配不同高度的产线布局。

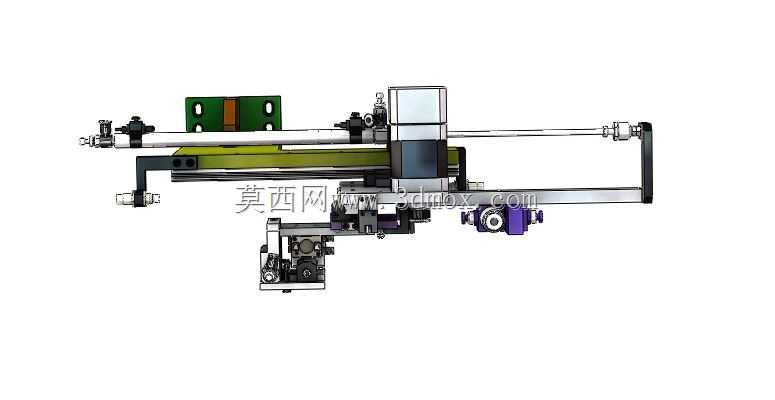

从安装边界来看，该模组横向移动行程覆盖常规多工位索引台的相邻工位间距需求，垂直升降行程可满足不同高度工装的取放高度差要求，整体安装占用的台面空间较小，不会与索引台的回转部件、周边其他作业机构产生运动干涉；模组的气路、线路均采用内置走线设计，外部无裸露管线，避免设备运行过程中管线剐蹭工件或周边部件，提升长期运行的可靠性，同时也便于日常的设备清洁与维护。
