双轴伺服龙门式工件取放搬运机构

该机构为典型的直角坐标式龙门移载作业单元，主要面向3C电子组装、小型零部件精密加工、轻载物料分拣等生产场景，可完成工位间的工件转移、机床上下料、料盘取放等重复性搬运作业，适配重量不超过5kg的小型工件，能够替代人工完成高频次、高精度的点位移载动作，大幅降低流水线人工重复操作的劳动强度，减少人工取放带来的定位偏差与工件磕碰损伤。

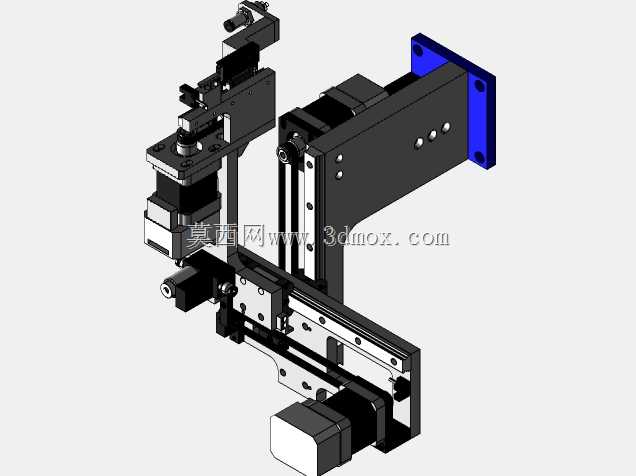

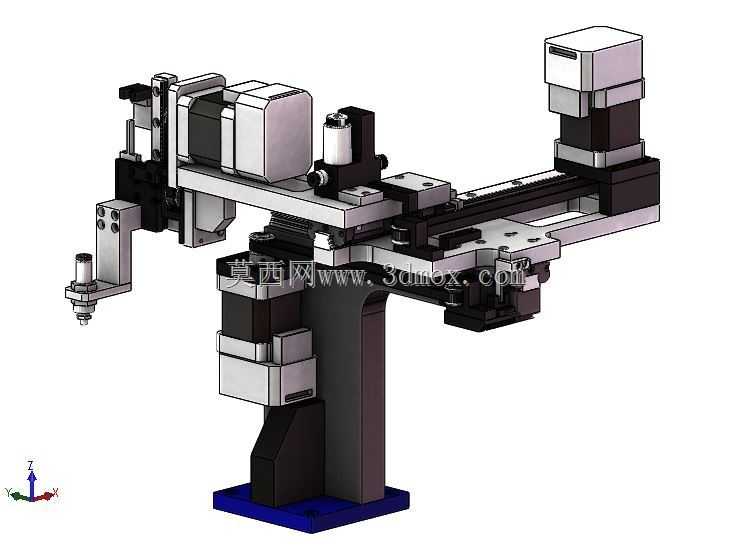

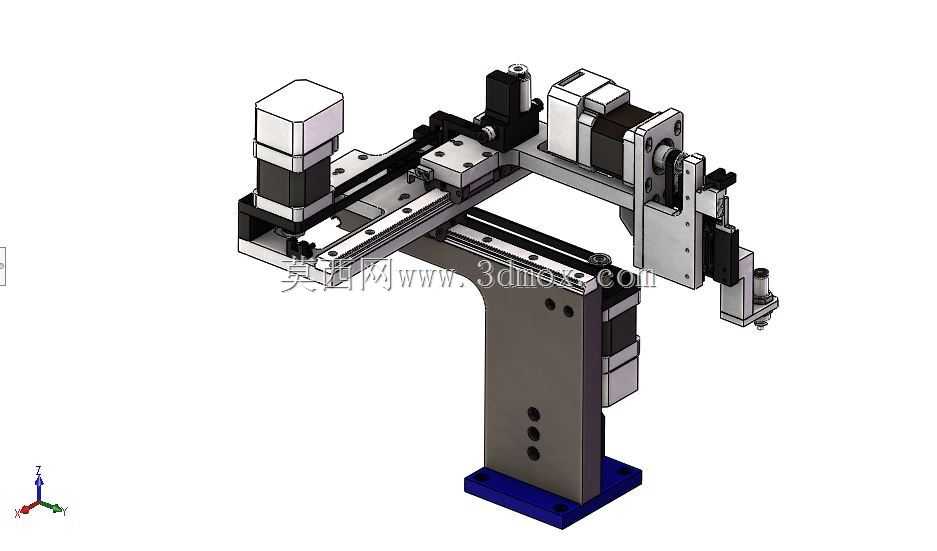

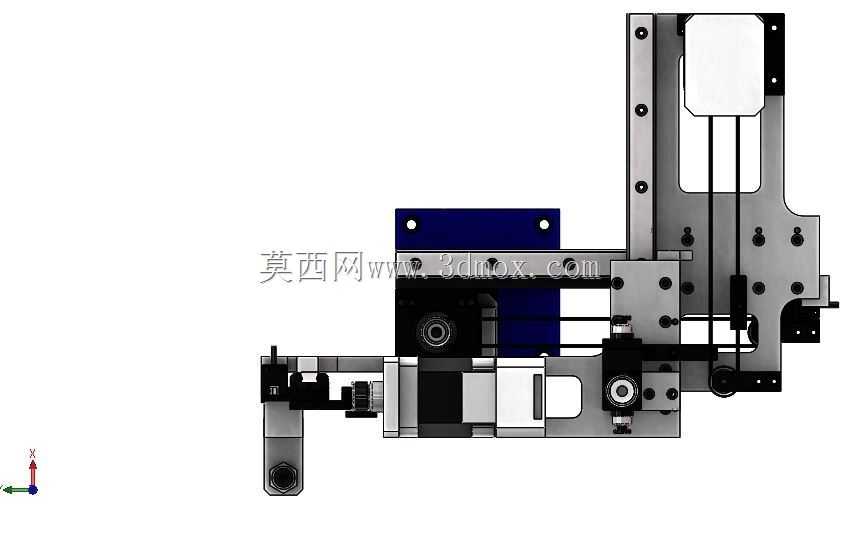

从功能特性来看，该机构采用X、Y双轴正交布局，X轴负责横向长距离行程移动，Y轴搭载末端执行组件完成纵向位置调整，两个运动轴均采用伺服电机搭配精密直线导轨的传动组合，重复定位精度可达±0.02mm，能够满足精密装配场景下的对位需求；末端预留标准执行器安装接口，可根据实际作业需求搭配气动夹爪、真空吸嘴、磁吸夹具等不同执行元件，适配不同材质、不同外形工件的抓取需求，立柱侧预留的走线槽可规整收纳动力线缆与气路管线，避免高速运动过程中线缆拖拽干涉。

设计思路上，该机构采用模块化分体设计，底部安装底座为加厚钢板加工而成，底座预留四个对称分布的固定安装孔，可直接通过膨胀螺栓或锁紧螺丝固定在设备机架或作业平台上，安装时仅需保证底座平面水平度即可完成主体定位，大幅降低现场安装调试的难度；横梁与立柱采用高强度铝合金型材加工，在保证结构刚性满足高速运动不抖动的前提下，尽可能降低运动部分的整体重量，减少伺服电机的负载惯量，提升轴系运动的响应速度；各轴的行程限位块、原点传感器均采用内嵌式安装，避免外露部件受车间粉尘、切削液侵蚀，提升设备长期运行的稳定性。

安装边界方面，该机构整体占用空间紧凑，横向最大行程可根据产线布局灵活调整，纵向行程覆盖常规作业工位的上下料高度范围，安装时仅需在底座固定位置预留对应尺寸的安装平面，预留出线缆与气路的走线空间即可完成部署，无需对现有产线做大规模改造，能够快速集成到各类自动化生产线、单机自动化设备中作为移载单元使用，适配多品种小批量的柔性生产需求。
