立式螺母转轮装配作业专用设备结构设计

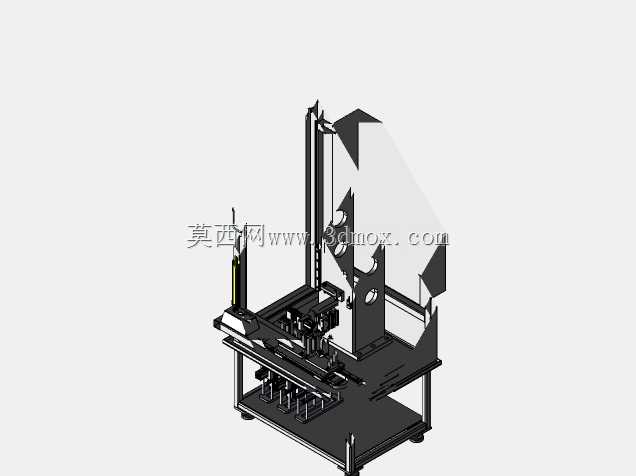

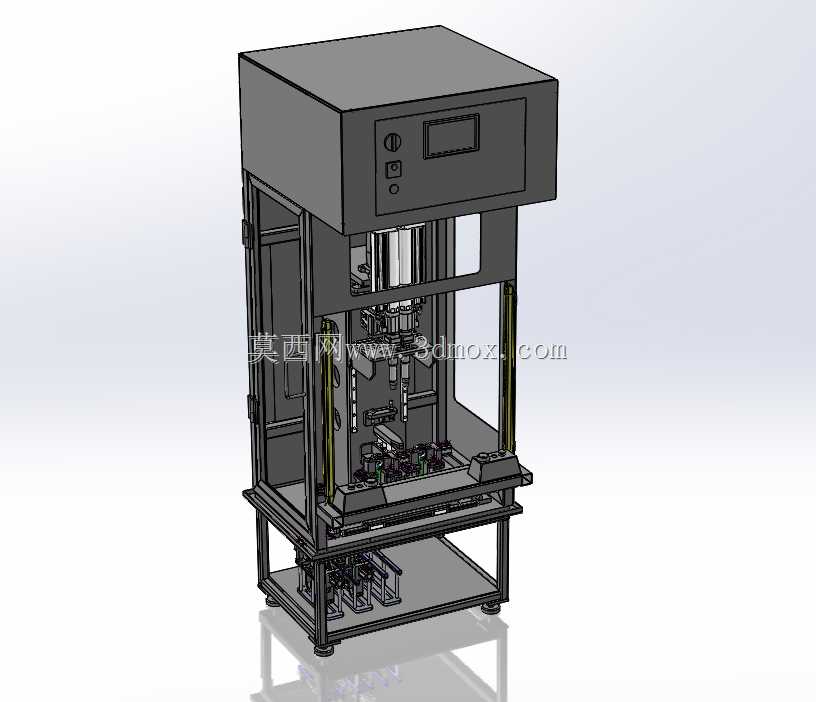

该设备主要面向五金零部件装配生产场景，针对螺母与转轮组件的精准压装、对位工序设计，可应用于小型五金件加工车间、汽配零部件装配线、紧固件生产工段等场景，替代传统人工对位拧装的作业模式，解决人工装配螺母时对位偏差、锁紧力不均、作业效率低下的痛点，适配多规格同类型螺母转轮组件的批量装配需求，可直接嵌入现有流水线作业单元，也可作为独立工位完成单工序作业。设备整体采用立式框架结构设计，上部为控制与动力集成舱，将驱动单元、控制模块、状态显示组件集中布置在顶部封闭舱体内，既可以避免作业过程中油污、粉尘侵入核心部件，也能压缩设备横向占地空间，适配车间狭窄工位的布置需求。中部为核心作业区域，设置透明防护围挡与安全光栅预留位，作业时可清晰观察内部压装状态，同时避免操作人员误触运动部件引发安全风险；区域内集成多组定位工装与压装执行机构，可同时完成多组工件的对位与压合作业，压装行程可根据工件尺寸灵活调节，适配不同高度规格的螺母转轮组件装配。下部为机架承托与流道布置区，底部设置可调式支撑脚，可根据车间地面平整度调节设备水平度，保证压装过程中设备无偏移晃动；内置的流道结构可将压装完成的工件自动输送至出料端，无需人工手动取件，减少操作人员的重复动作频次。设计过程中优先考虑作业的稳定性与维护便捷性，框架采用标准型材拼接搭建，各运动模组均采用快拆式安装结构，日常维护更换易损件时无需整体拆解设备；设备的安装边界预留了足够的管线布置空间，外接气源、电源的接口统一布置在设备侧下方，方便现场布线接驳，无需额外改造管线走向即可完成设备部署。
