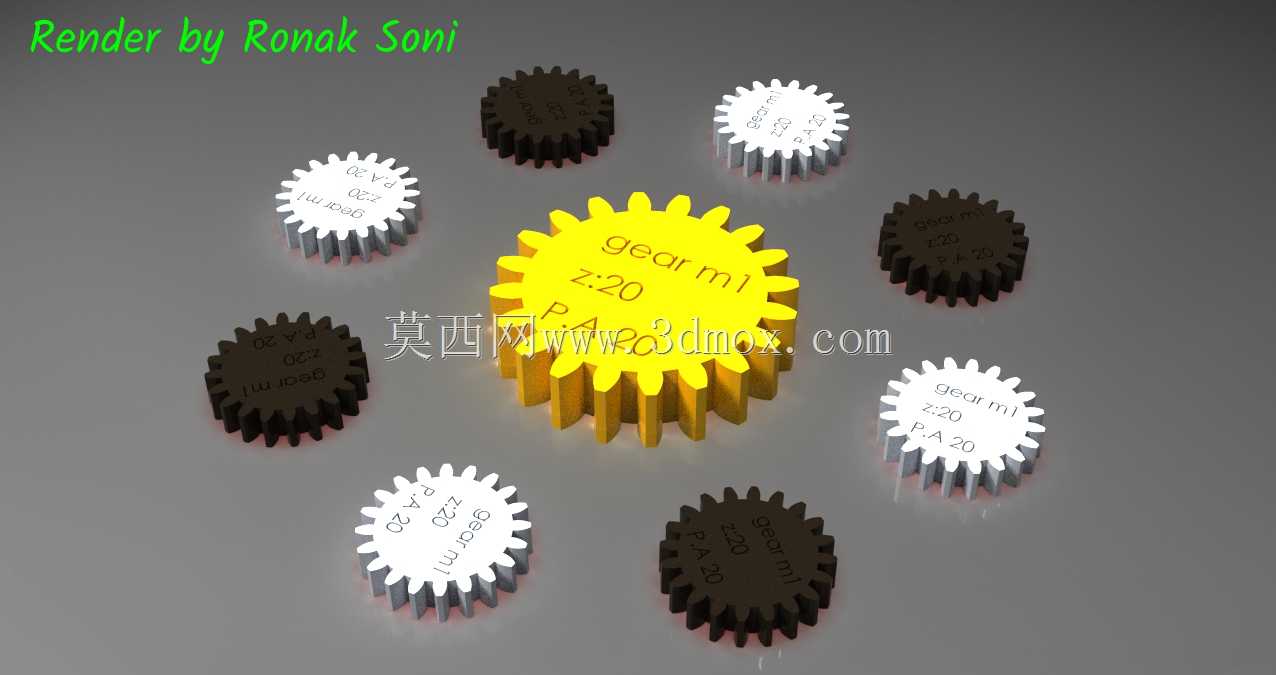

这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动元件之一,在轻工机械、小型自动化输送线、桌面级3D打印机进给机构、小型包装设备传动组、电子类产品内部传动结构中都能见到同参数齿轮的应用场景。作为定传动比传动的核心零件,该齿轮采用标准渐开线齿形设计,模数为1,齿数20,压力角20度,属于标准齿制范畴,齿顶高系数取常规1,顶隙系数0.25,齿形参数完全符合通用机械传动的设计规范,能够与同模数、同压力角的任意齿数标准直齿轮实现正确啮合,无需额外修形即可满足常规工况下的传动需求。
从实际使用场景来看,这类小模数直齿轮多用于传递中小扭矩的传动链路中,比如小型传送带的动力输入级、办公设备的走纸机构、小型伺服电机的输出端减速组、玩具类传动结构、精密仪器的调节机构中,因为直齿圆柱齿轮加工工艺成熟,装配对中要求相对斜齿轮更低,日常维护更换便捷,在传动空间紧凑、传动比要求固定、轴向安装尺寸受限的场合,这类齿轮的适配性远高于其他齿形的传动零件。

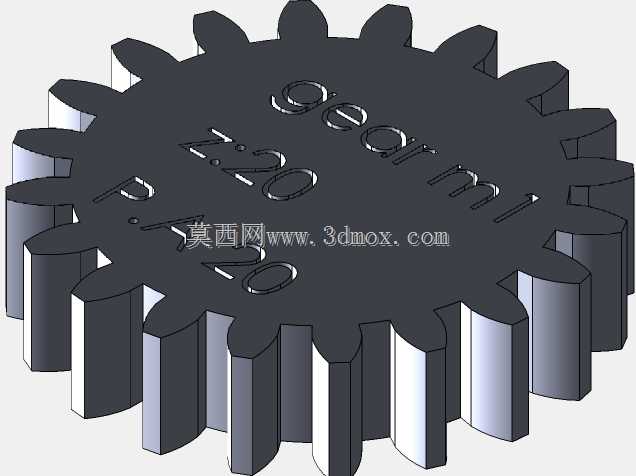

设计层面上,该齿轮采用辐板式实体结构,没有额外的减重孔设计,整体刚性充足,能够承受平稳载荷下的持续传动,齿面沿轴向为等宽直齿,啮合过程中不存在轴向分力,支撑轴承仅需承受径向载荷,能够有效降低支撑端的轴承选型成本与装配复杂度。齿轮中心预留标准安装轴孔,可根据实际安装需求加工键槽或采用顶丝固定的方式与传动轴连接,安装边界清晰,轴向定位可通过轴肩与挡圈配合实现,装配时仅需保证啮合齿轮的中心距符合标准计算值,即可保证齿侧间隙处于合理范围,避免出现卡滞、传动噪音过大或齿面磨损过快的问题。
从尺寸边界来看,该齿轮的齿顶圆直径可通过标准公式计算得出为22mm,齿根圆直径为17.5mm,齿宽可根据实际传动扭矩需求匹配,常规应用场景下取8-12mm齿宽即可满足10N·m以内的扭矩传递需求。建模过程中严格遵循渐开线齿形的生成逻辑,齿廓曲线精度满足常规传动的仿真与加工需求,齿根处做了标准圆角过渡,避免应力集中导致的轮齿断裂问题,齿顶处保留标准倒角,去除加工毛刺的同时也能避免啮合过程中出现齿顶干涉。
在实际选型应用中,这类齿轮可搭配同模数的不同齿数齿轮组成定传动比减速或增速组,比如搭配40齿齿轮即可实现2:1的减速传动,适配小型减速箱的一级传动需求;如果需要更高的传动比,也可多组齿轮串联组成多级传动系统,因为直齿轮的传动效率可达98%以上,多级传动的整体效率损失也处于可控范围。需要注意的是,这类直齿轮在高速传动场景下会产生一定的啮合噪音,因此更适合中低速、载荷平稳的传动场合,如果应用在有冲击载荷的场景中,可适当增加齿宽或选用强度更高的材质来提升轮齿的抗冲击能力。
建模时的齿形校验完全按照标准啮合原理完成,相邻轮齿的齿距误差控制在常规加工允许的公差范围内,能够直接用于装配仿真、运动干涉检查、3D打印样件验证或者常规机加工的生产参考,装配时仅需保证两齿轮的轴线平行,端面处于同一平面,即可实现平稳的动力传递,不需要额外的调整垫片来补偿安装误差,对装配人员的技术要求相对较低,非常适合批量应用在标准化的小型传动设备中。
