齿轮联动双指气动平行夹持执行机构

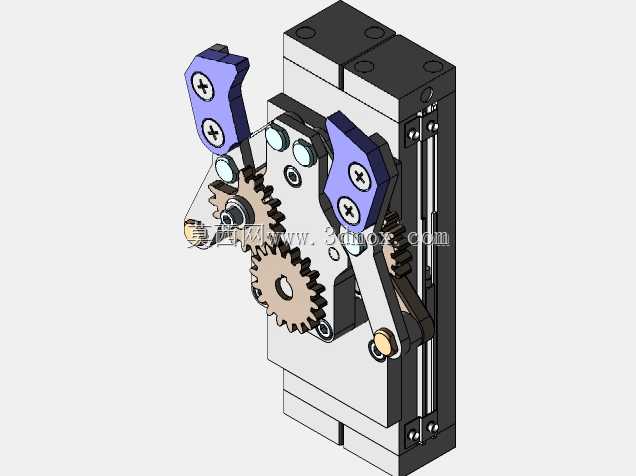

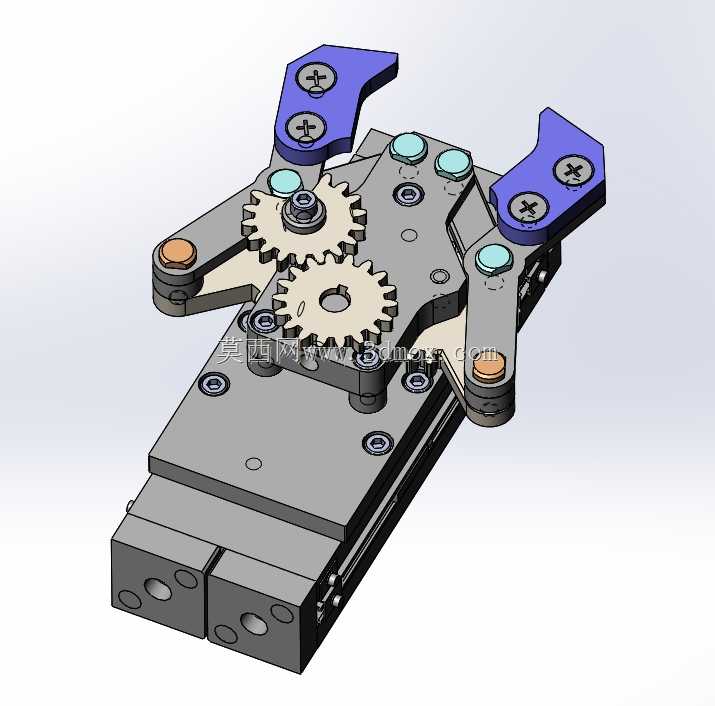

　　这款夹持执行机构采用双齿轮同步啮合的传动结构，核心传动副为两个模数一致的直齿圆柱齿轮，分别与两侧夹爪臂刚性连接，当底部驱动单元输出直线往复动作时，通过齿轮的等速反向啮合，带动两侧夹爪实现完全对称的开合运动，从根源上避免了单臂驱动带来的夹持偏载问题，保证两侧夹持力输出的一致性，重复定位精度可控制在0.02mm以内，适配精密装配工位的工件抓取需求。夹爪末端设计有可更换的硬质合金压块，压块表面做了防滑网纹处理，针对不同材质的被夹持工件，可更换不同轮廓的压块，比如针对圆柱形工件更换V型槽压块，针对薄壁件更换软质聚氨酯压块，无需调整整体传动结构即可快速切换夹持场景，大幅降低产线换型的调整成本。整体安装基准设置在机构底部的矩形安装面上，

　　安装面预留了两组定位销孔与四个螺纹安装孔，可直接与标准滑台气缸、直线运动模组的输出端面配合，安装时无需额外设计转接板，适配市面上主流的20mm、25mm缸径的气动滑台，安装边界的总宽度控制在68mm以内，总高度不含夹爪伸出段为42mm，在紧凑的安装空间内可实现最大32mm的单边开合行程，可夹持的工件直径范围覆盖6mm至60mm，单指最大夹持力可达120N，能够稳定夹持重量在1.5kg以内的金属或非金属工件。在实际应用场景中，这类夹持机构多用于3C电子行业的精密零件装配工位，比如手机中框的抓取转运、小型通讯连接器的插装作业，也可用于小型五金件的机加工上下料场景，安装在数控车床的出料位配合桁架机械手完成工件的取放，

　　相比传统的平口钳类夹持工装，它的开合响应速度更快，单次开合动作的响应时间可控制在0.2s以内，能够匹配高速自动化产线的节拍要求。设计过程中对传动齿轮的侧隙做了严格控制，齿轮啮合的侧隙调整在0.01mm至0.015mm之间，既避免了侧隙过大带来的夹爪晃动问题，也防止侧隙过小导致传动卡滞，所有转动铰接位置都采用了带法兰的微型滚珠轴承作为转动支撑，相比无轴承的铜套铰接结构，长期往复运动的磨损量降低80%以上，整机无故障运行寿命可达到500万次循环以上。夹臂的主体结构采用高强度铝合金经硬质阳极氧化处理，在保证结构刚度的前提下尽可能降低运动部件的重量，减少驱动单元的负载，夹爪末端的紫色限位挡片为可调式硬限位结构，

　　通过调整挡片的安装位置可限制夹爪的最大开合角度，防止开合超程导致齿轮脱啮，同时也能在夹持小尺寸工件时起到硬限位保护作用，避免驱动单元过输出夹伤薄壁工件。机构的气路接口内置在安装底座的侧面，采用M5标准螺纹接口，可直接连接外径4mm的气动气管，气路通道做了平滑过渡处理，降低气路压损，保证驱动气压的稳定输出，工作气压适配0.4MPa至0.7MPa的常规工厂气源压力区间，无需额外配置增压或减压元件即可直接接入产线气路。在结构细节上，所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头部做了沉头处理，不存在突出的结构棱角，避免在运动过程中剐蹭周边设备或线缆，底座侧面预留了磁性开关的安装槽，可直接配套标准的气缸磁性开关，实时反馈夹爪的开合到位状态，方便接入设备的PLC控制系统实现全流程的自动化闭环控制。
