2比1传动比啮合圆柱齿轮组结构

项目分类:齿轮 发布时间:2022-06-09 ID:645340
  • 2比1传动比啮合圆柱齿轮组结构
  • 2比1传动比啮合圆柱齿轮组结构

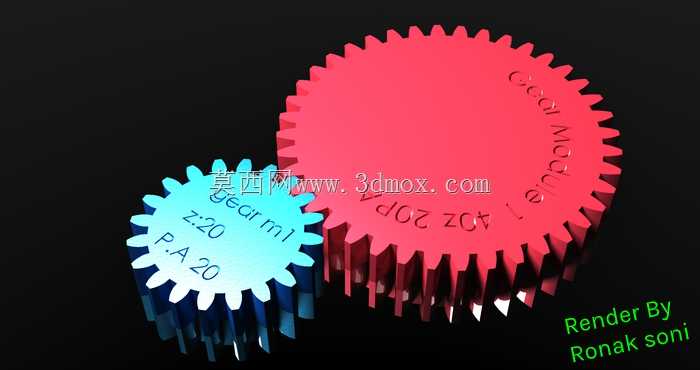

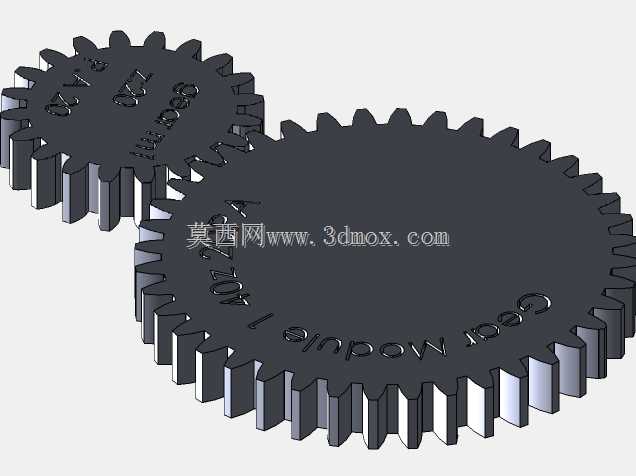

  这套啮合齿轮组采用2:1固定传动比设计,小齿轮齿数20、压力角20°,大齿轮齿数40、压力角20°,模数统一为1,属于标准渐开线直齿圆柱齿轮啮合结构,可直接用于各类需要定比减速或增速传动的机械结构中。在实际工程应用里,这类定比齿轮组常出现在小型动力传输工位,比如小型输送线的动力端、桌面级自动化设备的进给机构、精密仪器的传动链路中,承担转速匹配、扭矩传递的核心作用,相比带传动、链传动,直齿圆柱齿轮的传动精度更高,瞬时传动比稳定,不会出现打滑、跳齿的问题,适合对传动同步性有要求的工位。从设计逻辑来看,两个齿轮均采用标准齿形参数,齿顶高系数取1、顶隙系数取0.25,啮合时的中心距可通过标准公式计算得出,

  安装时只要保证两轴平行度在公差范围内,齿侧间隙控制在0.02-0.05mm之间,就能实现平稳啮合,不会出现卡滞、异响的问题。齿轮的端面做了平整处理,轮毂部分预留了标准轴孔安装位,可直接与对应直径的传动轴配合,通过键连接实现周向固定,轴向可通过轴肩、挡圈完成限位,不需要额外做复杂的适配加工。从安装边界来看,小齿轮的齿顶圆直径为22mm,齿根圆直径为17.5mm,轴向厚度可根据实际传递扭矩调整,常规工况下取8-12mm即可满足强度要求;大齿轮齿顶圆直径为42mm,齿根圆直径为37.5mm,轴向厚度与小齿轮保持一致即可,两齿轮啮合的中心距为30mm,安装时需要保证两轴的平行度公差不超过0.02mm/100mm,端面跳动控制在0.

  01mm以内,避免出现偏载导致齿面磨损加剧。在实际选型使用时,这类标准模数齿轮可直接采用45号钢调质处理,齿面硬度达到220-250HBW就能满足常规轻载传动的需求,如果是用于高速、重载工况,可对齿面做高频淬火处理,硬度提升至45-50HRC,能大幅提升齿面耐磨性能,延长使用寿命。齿形部分采用渐开线设计,啮合过程中齿面接触为线接触,载荷分布均匀,传动过程中的压力角始终保持20°,受力方向稳定,不会出现轴向力,因此支撑轴的轴承只需要承受径向载荷,选用深沟球轴承即可满足支撑要求,不需要额外配置推力轴承,能简化整体支撑结构的设计,降低整体装配成本。在装配调试阶段,需要先在齿面涂抹少量润滑脂,手动盘车检查啮合状态,

  确保齿面接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,如果接触斑点偏向齿顶或齿根,可微调两轴的中心距,直到接触位置处于齿面中部,保证传动平稳。这类齿轮组的传动效率可达98%以上,动力传输过程中的损耗极小,适合长期连续运转的工位,日常维护只需要定期补充润滑脂,检查齿面磨损情况即可,不需要频繁拆解更换。在三维建模过程中,齿形部分通过渐开线方程生成精确轮廓,齿根处做了标准圆角过渡,避免应力集中,齿顶部分做了微小倒角处理,去除加工毛刺,避免装配时刮伤配合零件。整体结构没有多余的复杂特征,加工时可采用滚齿工艺一次成型,加工精度容易保证,批量生产时的成本较低,适配性强,可直接替换同参数的老旧齿轮备件,不需要修改周边安装结构。
