复合齿形摆线渐开线同轴齿轮结构

　　这套复合齿形齿轮结构，核心是将渐开线齿形与摆线齿形集成在同一轮体上，解决了常规单齿形齿轮在紧凑传动空间内无法同时兼顾传动比范围、啮合平稳性与承载冗余的痛点。在小型精密传动场景中，比如便携通讯设备的微调机构、小型计数装置的传动链路、精密仪器的进给单元里，往往需要在极小的轴向空间内实现两级不同特性的传动衔接，常规分体式双齿轮的设计会增加轴向安装尺寸，还会引入同轴度装配误差，长期运行后容易出现齿面偏磨、传动回差增大的问题。

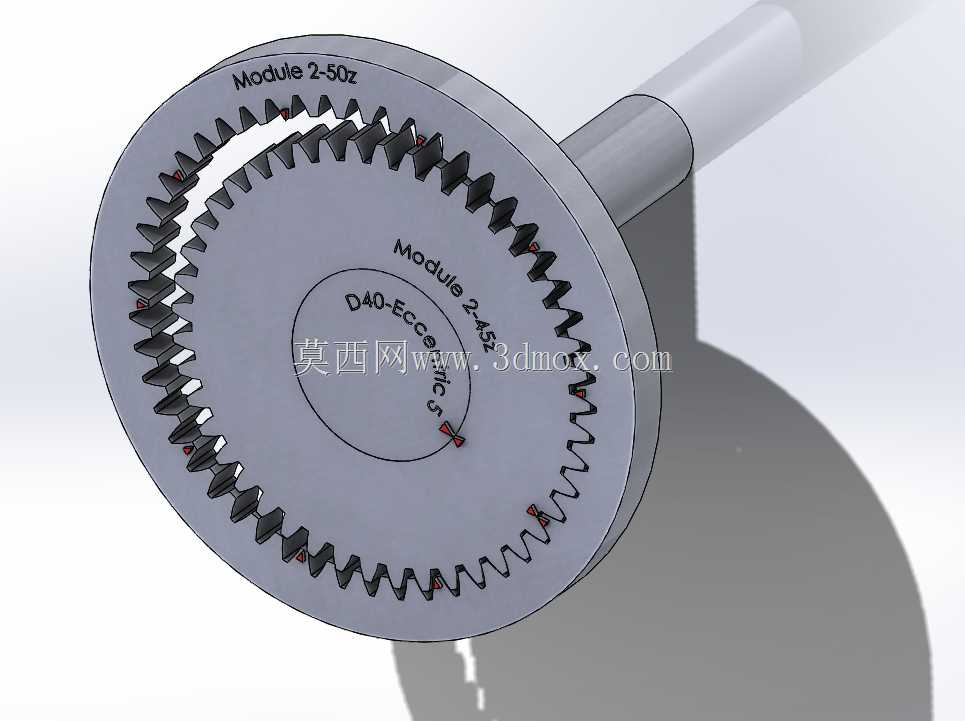

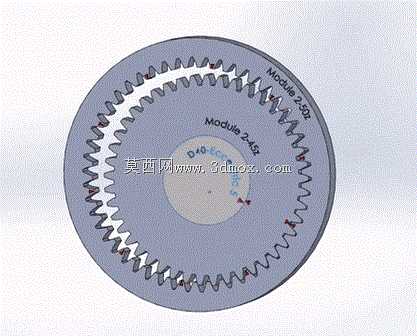

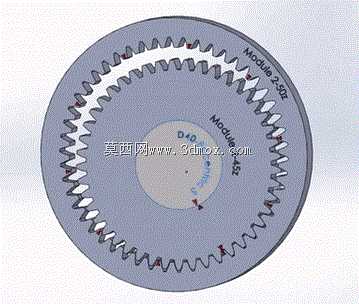

　　设计阶段首先明确了传动链路的需求：外侧摆线齿圈部分适配10圈循环的摆线传动啮合，这类摆线啮合的特点是多齿同时接触，重合度远高于常规渐开线齿轮，抗冲击能力更强，在低速重载或者频繁正反转的工况下，不会出现普通渐开线齿轮容易打齿的问题；内侧集成的渐开线齿轮齿形为模数2、45齿的参数，匹配常规标准渐开线小齿轮啮合，这部分齿形的优势是加工工艺成熟，通用滚齿、插齿设备即可完成精加工，不需要定制特殊成型刀具，能有效降低零件的加工成本，同时渐开线齿形的中心距可分离特性，也能降低装配时的同轴度精度要求，减少装配环节的调校工作量。

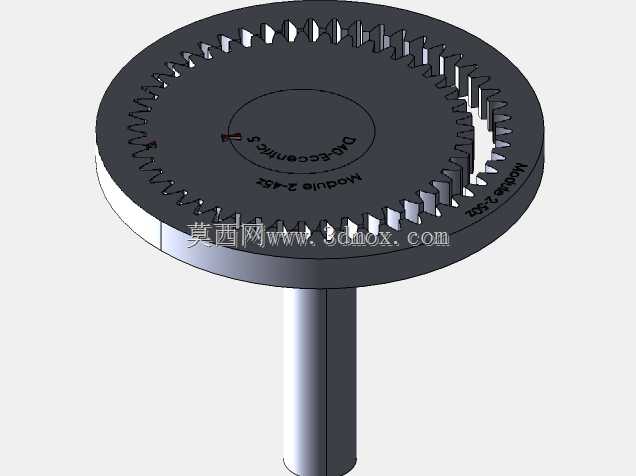

　　轮体中心设计了偏心安装基准，标注的D40偏心基准是为了匹配摆线传动的偏心输入轴需求，偏心距的取值经过啮合干涉校验，保证摆线齿在整周转动过程中不会出现齿顶卡滞、根切的问题，同时预留了足够的齿侧间隙，补偿温度变化带来的热胀冷缩量，避免在高低温环境下运行出现齿面咬合的故障。轮体一侧延伸出的同轴轴段，是作为安装定位轴颈使用，轴颈的直径与轮体中心基准保持严格同轴，装配时可以直接穿入支撑轴承内圈，不需要额外设计转接轴套，既减少了零件数量，也消除了转接配合带来的累积误差。

　　从安装边界来看，整个轮体的最大外缘由外侧摆线齿的齿顶圆决定，设计时已经将相邻传动件的运动包络空间纳入校验范围，轮体转动时不会和周边的机架、其他传动轮发生运动干涉；轴向尺寸上，轮体的腹板厚度经过刚度校核，在额定传递扭矩下，腹板的最大变形量控制在微米级，不会因为腹板变形导致齿面啮合位置偏移，延伸轴段的长度刚好匹配支撑轴承的宽度与轴向定位挡圈的安装空间，不会出现轴向窜动的问题。

　　实际应用中，这种复合齿形结构可以直接替代原本需要两个独立齿轮配合的传动组，将原本的两级传动的轴向长度压缩近40%，非常适合对安装空间有严格限制的小型设备。齿面的受力分布经过仿真校验，摆线齿部分的接触应力均匀分布在参与啮合的多个齿面上，不会出现应力集中在单个齿顶的情况，渐开线齿部分的齿根弯曲强度满足额定扭矩下1.5倍的安全系数，即使出现短时过载，也不会出现齿根断裂的问题。啮合过程中，摆线齿的多齿啮合特性可以有效降低传动噪音，相比纯渐开线齿轮组，同转速下的运行噪音能降低5-8分贝，适合对噪音控制有要求的民用精密设备场景。

　　建模过程中，齿形的生成严格按照啮合原理推导，摆线齿的齿廓曲线通过参数化方程生成，保证每一个齿的齿形精度一致，渐开线齿部分的齿向修形量按照常规传动要求设置，补偿安装误差带来的齿向载荷分布不均问题。轮体上的标注字符是加工时的基准标识，方便加工过程中找正基准，也便于后期装配时识别齿形参数，避免错装。整个结构没有多余的工艺冗余，所有的结构特征都服务于传动功能与安装需求，腹板上没有多余的减重孔，是因为这类小尺寸齿轮的自身重量已经足够轻，额外开孔反而会增加加工工序，同时破坏轮体的整体刚度，实心腹板的设计更适合小模数精密齿轮的批量加工。
