工业立式空气温控调节设备结构设计

项目分类:通讯工具类 发布时间:2022-06-09 ID:645343
  • 工业立式空气温控调节设备结构设计
  • 工业立式空气温控调节设备结构设计
  • 工业立式空气温控调节设备结构设计

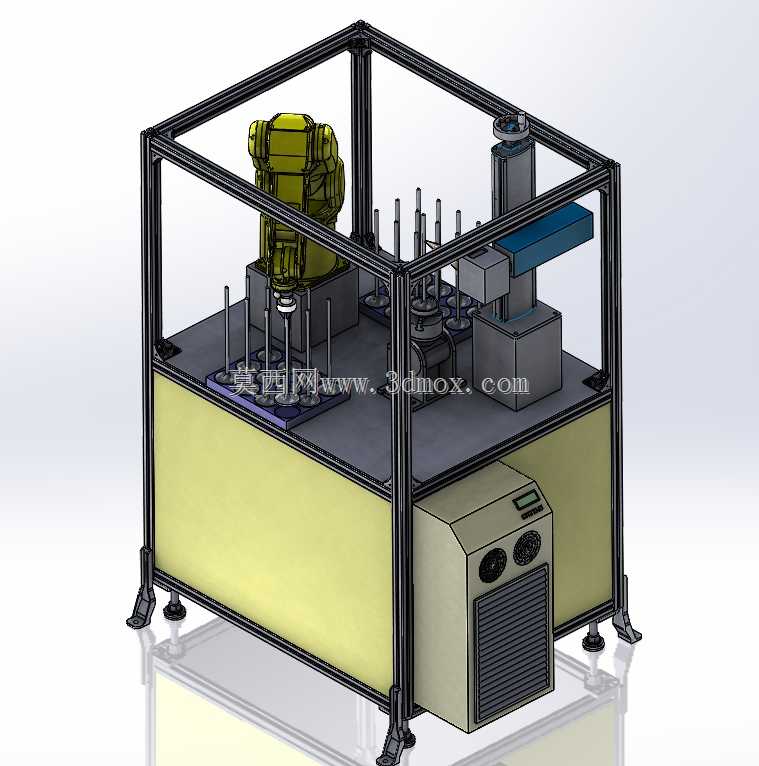

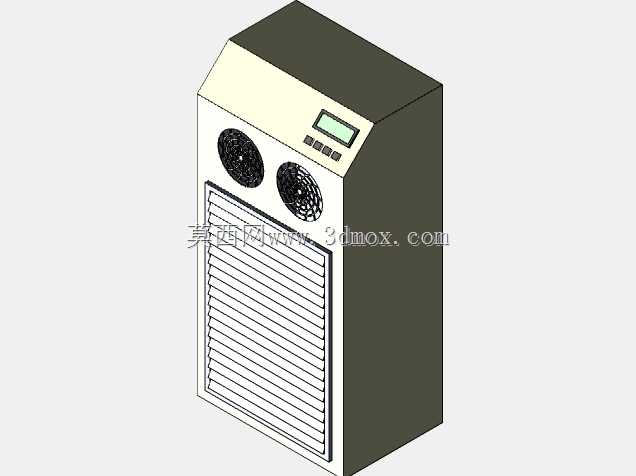

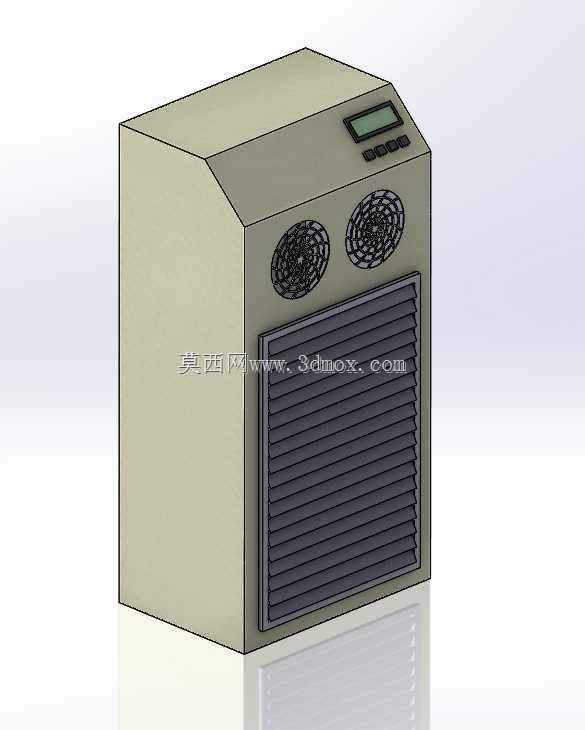

  这款立式空气温控调节单元,主要面向工业现场精密设备的局部环境温控需求,常见于通讯基站机柜旁、精密加工设备电控柜侧、自动化产线控制站周边等场景,用来给封闭或半封闭的设备空间提供稳定的温度控制,避免核心电控元件因积热出现性能漂移、寿命折损,或是在低温环境下无法正常启动。从结构设计来看,整体采用立式长方体柜型布局,顶部做了斜切收边处理,既可以避免顶部落灰堆积后顺着缝隙渗入柜体内部,也能让操作显示区域形成自然的俯视角,现场人员站立操作时无需刻意弯腰或垫脚就能看清显示屏参数、操作侧边的控制按键。正面上部布置了两个轴流散热风机位,风机采用内嵌式安装结构,周边预留了密封胶圈的安装槽位,避免风机运行时的振动直接传递到柜体钣金上产生共振噪音,

  同时也能阻隔外部粉尘从风机安装缝隙进入柜体内部。风机下方是大面积的通风格栅,格栅采用等间距斜向百叶结构,每一片百叶的倾斜角度经过反复调整,既保证进风的通流面积足够,降低风阻带来的能耗损失,又能防止外部飞溅的水滴、较大颗粒的杂物直接飘进设备内部,格栅与柜体采用卡扣加隐藏螺丝的固定方式,后期维护时可以快速拆卸清理积尘,无需拆解整个柜体面板。显示控制区域布置在斜切顶边的正面位置,嵌入式安装的液晶显示屏周边做了凸起的防水围边,即使现场有少量冷凝水顺着顶部流下,也会顺着围边导流到柜体两侧,不会渗入屏幕背后的控制电路板。控制按键采用硅胶一体式按键,按键行程短、反馈清晰,表面做了耐磨防滑处理,适合工业现场戴劳保手套操作的场景。

  柜体侧面采用整面平整的钣金结构,没有多余的凸起结构,一方面是方便设备贴墙或是紧贴其他机柜安装,节省现场的安装空间,另一方面平整的侧壁也预留了标准化的安装孔位,可以根据现场需求加装外接风管、固定支架等配件,适配不同的安装场景。设备底部预留了走线孔和固定地脚的安装位,地脚采用可调高度的橡胶减震脚,既可以在不平整的地面上调平设备,避免柜体倾斜导致内部冷凝水排放不畅,也能吸收设备内部压缩机运行时产生的微小振动,降低振动传递到地面产生的噪音。从内部结构的布局逻辑来看,换热核心组件布置在柜体中下部,重心靠下,设备运行时的稳定性更好,不会因为风机运行出现晃动;控制电路板布置在顶部斜腔内部,和换热区域做了隔热隔离,

  避免换热区域的温度变化影响控制元件的测量精度。在安装边界上,设备背部预留了50mm的散热间隙要求,正面需要预留至少800mm的操作维护空间,保证格栅拆卸、风机检修、滤网更换等操作有足够的操作空间,左右两侧如果不需要接外接风管,可以紧贴相邻柜体安装,如果需要侧接风管则要预留150mm的风管安装空间。设备顶部不允许堆放其他杂物,避免遮挡顶部的散热缝隙和操作区域。这款设备的制冷量为2400BTU,额定运行功率700W,刚好匹配单台大型通讯机柜或是中型精密加工设备电控柜的温控需求,不会因为制冷量过大造成能耗浪费,也不会因为制冷量不足导致温控效果不达标。在实际选型应用中,需要根据被控空间的容积、内部元件的总发热功率、现场环境的极限温度来匹配对应的安装位置和风管走向,这款设备的结构设计预留了足够的改装冗余,不管是直接落地安装在设备旁,还是通过支架壁挂安装在墙面,或是通过法兰对接机柜的进风口做直连式温控,都可以通过调整外部配件实现,不需要对柜体主体结构做二次打孔焊接,避免破坏柜体的防护性能。
