多规格啮合链轮几何结构设计方案

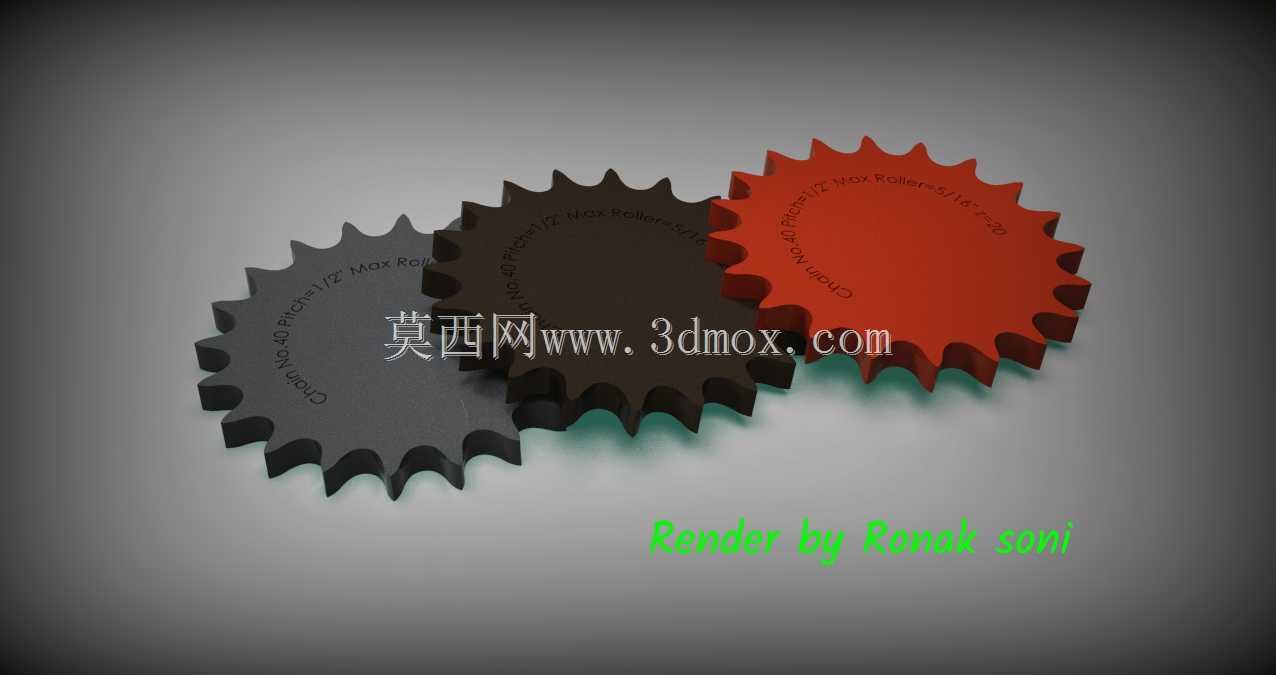

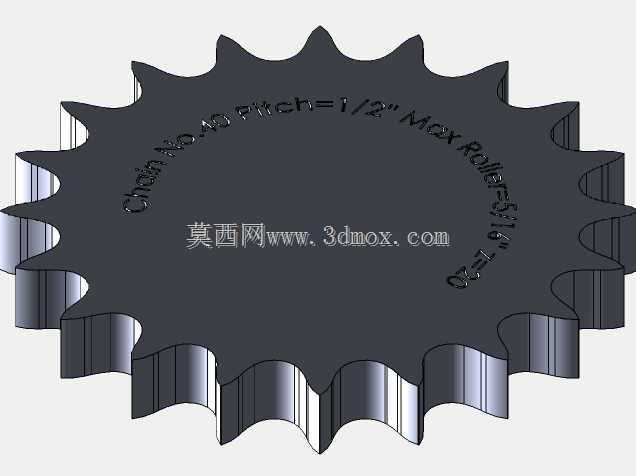

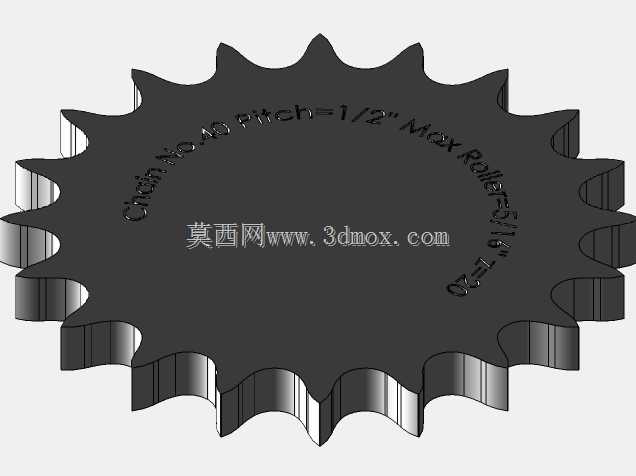

　　在各类链传动系统的设计落地过程中，链轮作为和链条直接啮合的核心承载零件，其几何外形的精准度直接决定了整套传动机构的运行平稳性、噪音水平以及易损件的更换周期。这套链轮的几何结构设计，覆盖了不同齿数、不同节距适配的三种链轮构型，完全围绕实际工业场景中的传动需求展开，没有冗余的装饰性结构，所有曲面、齿形、倒角都服务于传动功能本身。

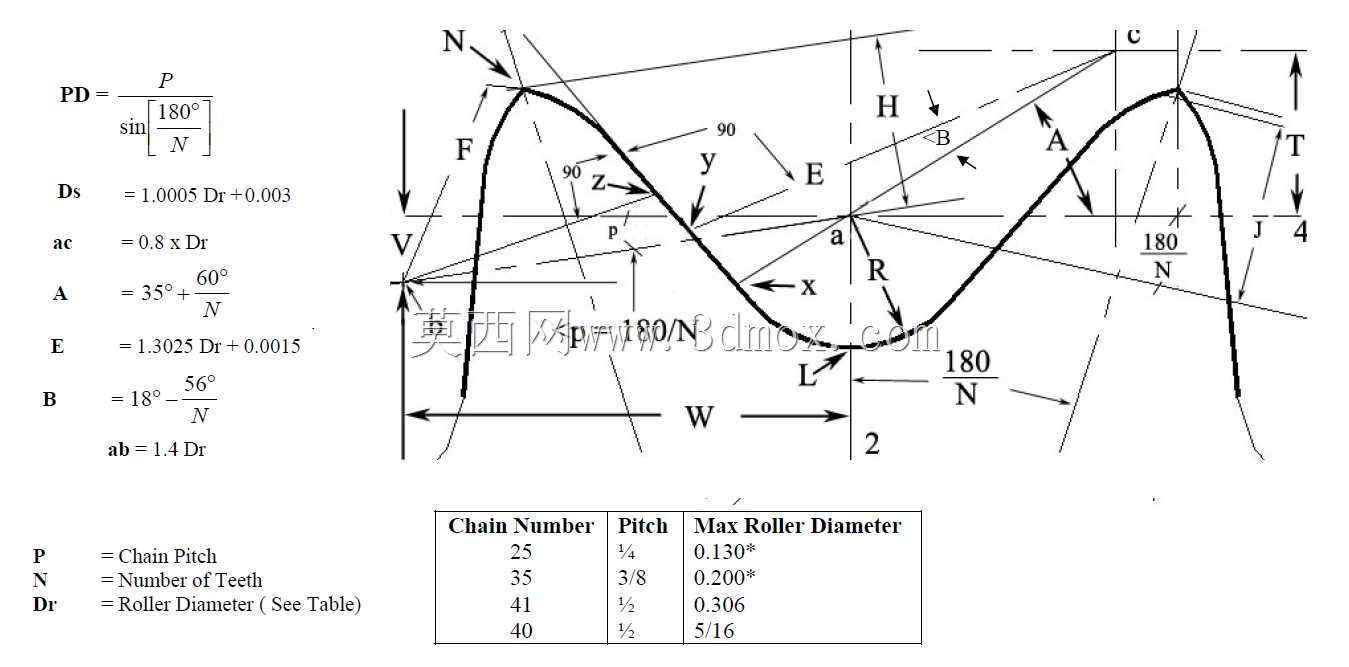

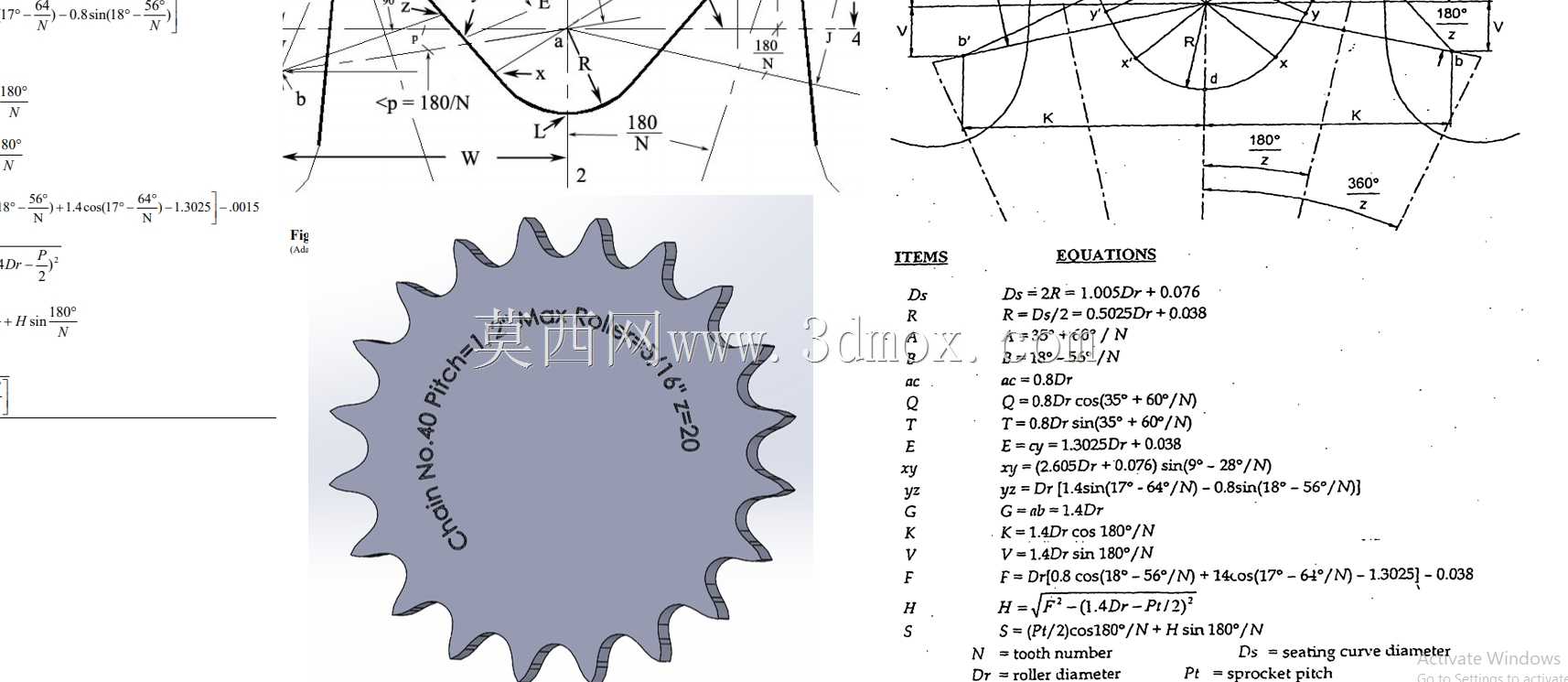

　　从实际应用场景来看，这类链轮可适配的工况覆盖范围极广，从轻载的自动化生产线输送机构、食品包装设备的动力传递，到中载的农机传动系统、物流分拣线的驱动单元，再到部分重载工况下的输送链驱动端，都能通过调整链轮的材质、热处理工艺来匹配对应的负载需求。设计过程中首先锚定的是齿形的啮合边界，齿廓曲线没有采用简化的圆弧替代，而是严格匹配对应链条的滚子直径、节距参数，保证链条滚子进入啮合区时能平滑贴合齿面，不会出现卡滞、跳齿的问题，同时在齿顶位置做了合理的倒角处理，避免链条在高速运行时因为横向窜动和齿顶发生刚性剐蹭，降低运行过程中的冲击噪音。

　　在安装边界的设计考量上，三种不同规格的链轮都预留了标准的轮毂安装位，中心孔的尺寸公差按照基孔制的过渡配合区间设定，既保证装配时和传动轴的同轴度，也方便后期维护时的拆卸更换；键槽的位置和尺寸严格对应通用传动轴的标准键规格，不需要额外做定制加工就能完成装配。链轮的齿厚参数经过反复校核，既保证足够的齿面接触强度，避免长期负载下出现齿面压溃变形，也不会因为齿厚过大导致和链条侧板发生摩擦，齿宽方向的两端都做了卸荷倒角，减少应力集中的风险，在承受交变冲击载荷时不容易从齿根位置出现断裂。

　　设计过程中特意对三种链轮的啮合中心距做了适配性校验，当这三种链轮按照图示的排布方式组成多级链传动时，链条的张紧行程能控制在合理区间，不需要额外增加过长的张紧调节结构就能保证合适的链条垂度，避免因为垂度过大出现运行过程中的链条抖动。齿根位置的圆弧过渡完全贴合链条滚子的外圆轮廓，啮合过程中接触应力能均匀分布在整个齿面接触区，不会出现局部应力过高导致的早期磨损，链轮的轮毂厚度也根据对应齿数的负载能力做了匹配，大齿数链轮因为承受的扭矩更大，轮毂的轴向长度更长，和传动轴的接触面积更大，能传递更大的扭矩而不会出现轮毂和轴之间的相对转动。

　　从结构细节来看，所有链轮的端面都做了平面度要求，装配时能和轴肩、锁紧垫圈完全贴合，不会出现偏斜导致的链轮端面跳动，一旦端面跳动量超标，链条运行过程中就会出现持续的侧向力，加速链条侧板和链轮齿侧的磨损，严重时甚至会出现脱链的故障。这套设计里的齿向误差也控制在极小的区间内，保证全齿宽都能和链条均匀接触，不会出现偏磨的情况。针对不同的使用场景，这套几何模型可以直接导入到装配环境中做干涉校验，不管是做单级链传动的驱动轮、从动轮，还是做多级传动的中间张紧轮，都能通过调整中心孔尺寸、键槽位置快速适配，不需要重新绘制齿形轮廓，能大幅缩短结构设计阶段的建模周期。

　　在实际选型搭配时，不同齿数的链轮可以组合出不同的传动比，小齿数链轮作为主动轮时能获得更大的输出扭矩，适合重载低速的工况，大齿数链轮作为主动轮时能获得更高的输出转速，适合轻载高速的输送场景。设计时也考虑了链轮的轻量化需求，在保证轮毂强度和齿根强度的前提下，非啮合区域的腹板厚度做了合理减薄，既不会因为刚性不足出现传动变形，也能降低零件自身的转动惯量，减少设备启动和制动时的惯性冲击，对于频繁启停的自动化设备来说，更低的转动惯量能有效降低驱动电机的峰值负载，提升整套传动系统的动态响应速度。
