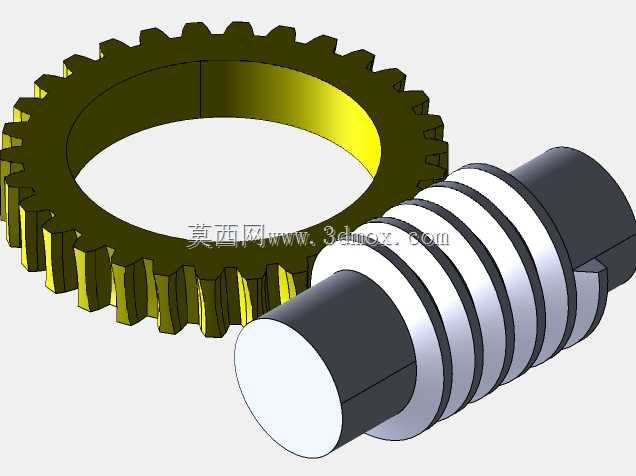

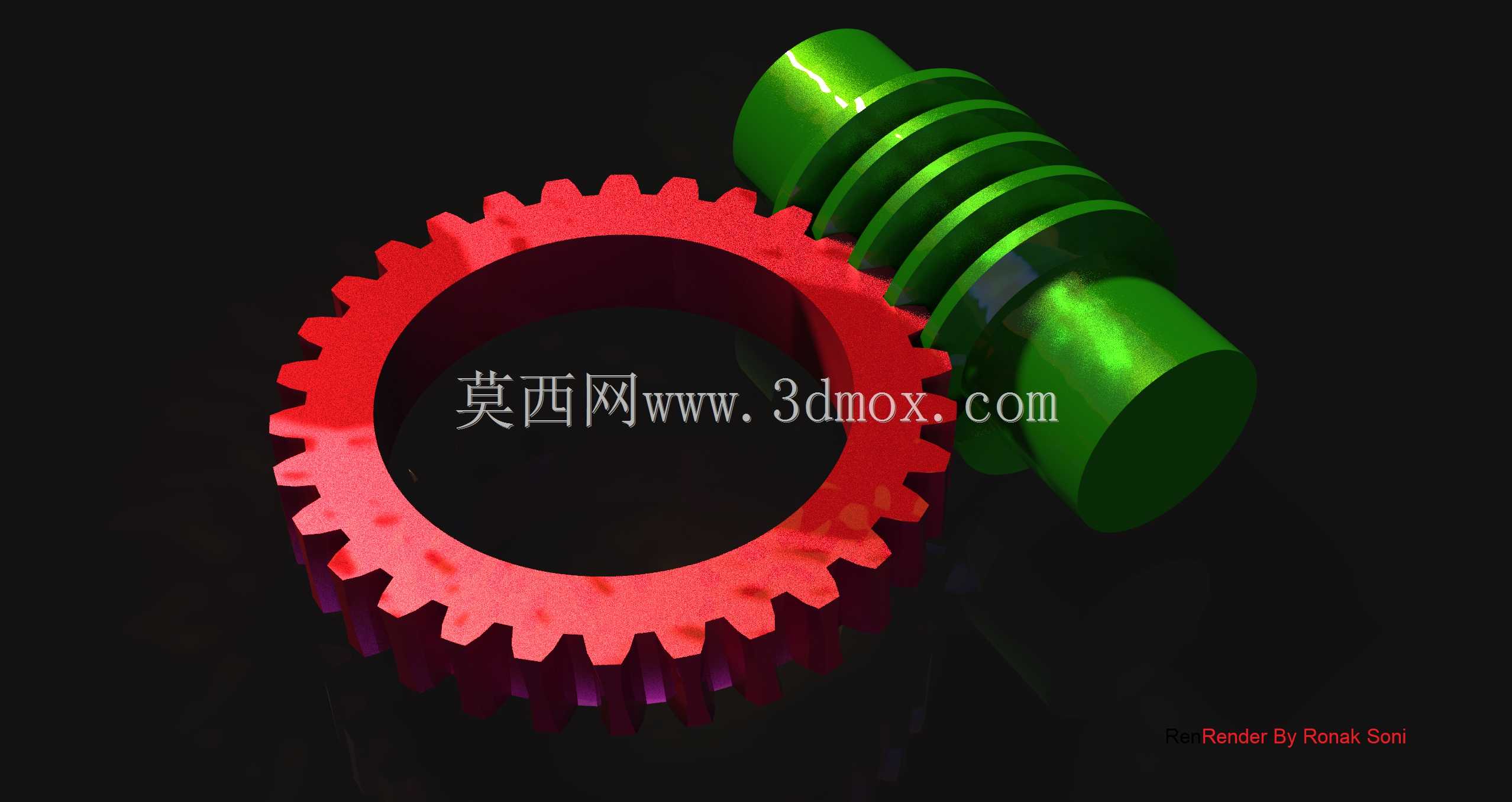

模数2齿数30蜗轮蜗杆啮合传动结构

　　这套蜗轮蜗杆传动副在中小功率减速传动场景中应用十分广泛，常见于轻工输送设备、小型自动化进给机构、精密微调装置这类需要大传动比、低运行噪音的传动工位，相比平行轴齿轮传动，它能在单级传动下实现较高的减速比，同时具备反向自锁的特性，在需要防止负载倒转的垂直升降、角度微调工位中，能省去额外的制动结构，简化整体设备的传动链设计。从结构设计逻辑来看，这套蜗轮采用模数2、齿数30的参数设计，与之匹配的蜗杆为单头结构时，单级传动比即可达到30，能在紧凑的安装空间内完成动力的减速与扭矩放大，适配多数小型传动系统的动力输入输出转速匹配需求。设计过程中优先考虑了啮合区的接触精度，蜗轮齿面采用圆弧凹齿形设计，与蜗杆的螺旋齿面形成线接触，

　　相比点接触的交错轴斜齿轮，接触应力分布更均匀，承载能力更强，能在持续运转工况下降低齿面磨损速率，延长传动副的使用寿命。安装边界方面，蜗轮的内孔尺寸适配常规的直径20mm左右的传动轴安装，齿顶圆直径控制在64mm上下，轴向齿宽根据啮合包角设计为18mm，能保证足够的啮合齿对数同时，避免轴向尺寸过大占用过多安装空间；蜗杆部分的轴径设计为12mm，两端预留轴承安装位，中心距按照标准蜗轮副参数匹配为36mm，安装时需要严格控制两轴的空间交错角度为90度，轴线偏移量控制在0.02mm以内，否则会出现啮合间隙过大、齿面偏磨、传动噪音骤增的问题。实际装配调试时，需要通过调整蜗杆轴向的垫片厚度来控制啮合侧隙，侧隙过小会导致运转卡滞、

　　润滑脂无法进入啮合面，加速齿面胶合失效，侧隙过大则会出现传动回差，在精密进给场景中影响定位精度，一般轻载传动场景下侧隙控制在0.05-0.1mm区间即可兼顾运转顺畅度与传动精度。齿形参数设计上，蜗杆采用阿基米德齿形，加工工艺性更好，普通车床即可完成齿形切削，不需要专用的成型刀具，适合小批量加工场景；蜗轮齿圈部分如果采用锡青铜材质，能进一步降低啮合摩擦系数，减少运转过程中的发热与磨损，适配连续运转的工况，如果是低速间歇运转场景，也可以采用铸铁材质降低加工成本。在润滑设计上，因为蜗轮蜗杆啮合面存在较大的相对滑动速度，需要采用粘度较高的锂基润滑脂或者蜗轮蜗杆专用润滑油，避免干摩擦导致的齿面快速磨损，注油位置需要正对啮合入口区，

　　保证润滑油能随着蜗杆转动带入啮合接触面。这套传动结构的自锁特性在实际应用中需要注意，只有当蜗杆导程角小于啮合面当量摩擦角时才能实现可靠自锁，大导程角的多头蜗杆不具备自锁能力，选型时需要根据实际工况的制动需求匹配对应的蜗杆头数，单头蜗杆导程角小，自锁性能好但传动效率偏低，适合低速重载、需要自锁的工位，多头蜗杆传动效率更高但自锁性能差，适合连续高速运转、不需要反向锁止的传动场景。建模过程中严格按照渐开线蜗轮齿面的生成逻辑，先完成蜗杆螺旋齿面的参数化建模，再通过布尔运算切除蜗轮齿坯的方式得到精确的啮合齿形，保证装配后齿面接触斑点能覆盖齿高的60%以上、齿长的70%以上，避免建模误差导致实际加工后出现啮合干涉的问题。
