VE050A02外齿式回转支承结构设计

　　在工程机械、港口设备、风电装备、自动化回转工作台这类需要同时承受轴向载荷、径向载荷与倾覆力矩的回转连接场景中，回转支承是核心的传力与运动支承部件，不同于普通滚动轴承仅能承受单一方向载荷的特性，这类集成了安装孔、润滑孔、密封结构与齿圈的回转支承，能够在低速重载的工况下实现两个部件之间的相对回转运动，同时传递多维度的复合载荷，是很多回转类设备不可或缺的基础构件。

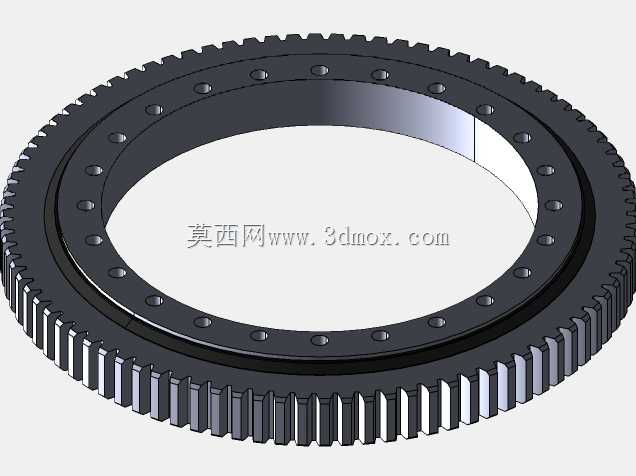

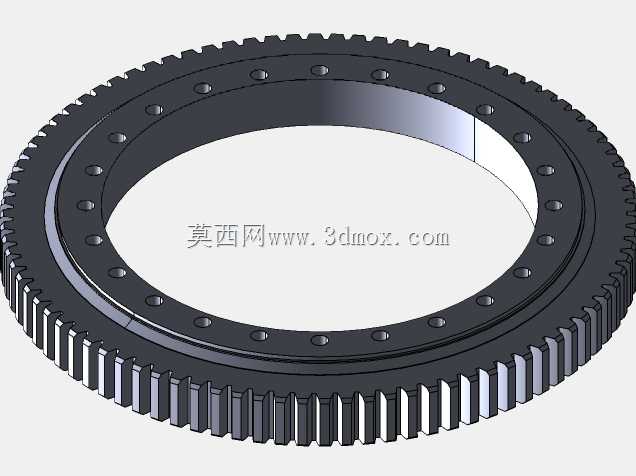

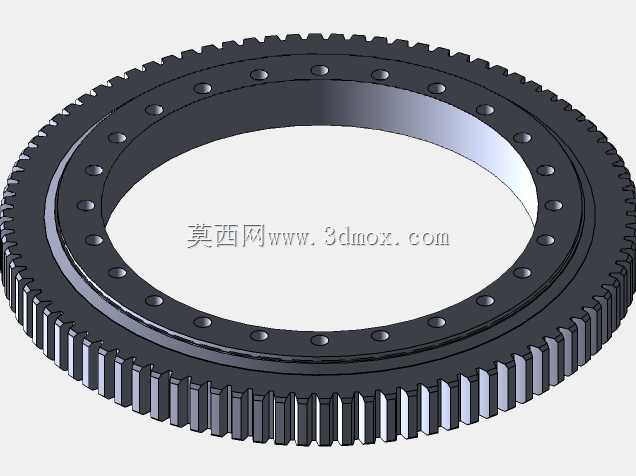

　　这款VE050A02型号的回转支承采用单排四点接触球式结构，外圈集成外齿传动齿形，内圈设置均匀分布的安装通孔，整体为环形薄型结构，齿圈部分采用渐开线圆柱齿轮齿形，加工精度满足中等转速下的动力传动需求，能够与配套的驱动小齿轮直接啮合，无需额外配置传动齿圈，大幅简化主机的传动链设计。从结构设计逻辑来看，单排四点接触球的滚道设计，能够让钢球在滚道内形成四个接触点，在承受不同方向载荷时都能保证足够的接触角，避免钢球与滚道出现间隙，在承受倾覆力矩时，相反侧的钢球依然能够保持有效接触，不会出现支承失效的问题，这种结构相比双排滚珠、三排滚柱式的回转支承，结构厚度更薄，安装占用的轴向空间更小，适合安装空间紧凑、载荷等级中等的设备场景。

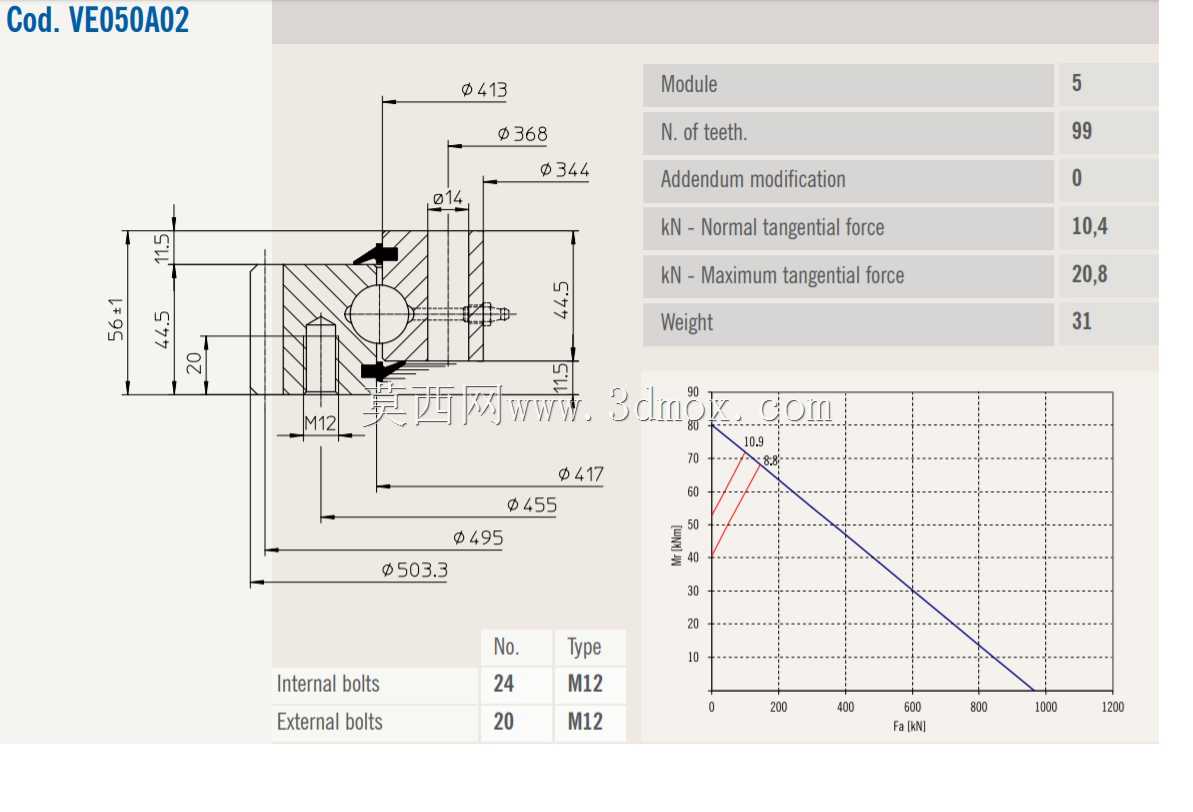

　　从安装边界来看，该回转支承的内外圈安装孔采用等节距分布设计，安装时可通过螺栓分别与固定基座、回转工作台部分连接，安装前需要对连接面的平面度进行校核，避免连接面平面度超差导致支承滚道受迫变形，影响转动灵活性与使用寿命。外齿部分的齿顶圆、齿根圆尺寸与配套小齿轮的中心距需要严格按照设计参数控制，保证啮合侧隙在合理范围内，侧隙过小会导致传动卡滞、齿面磨损加剧，侧隙过大则会出现回转传动回差过大，影响设备的回转定位精度。滚道两侧设置有内置的密封胶条，能够阻挡外界的粉尘、水汽进入滚道内部，避免润滑脂被污染，同时防止内部润滑脂泄漏，日常维护时可通过外圈预留的润滑注油孔定期补充润滑脂，保证钢球与滚道之间的润滑状态，降低滚动摩擦阻力，延长构件的使用寿命。

　　在实际选型应用中，这类外齿式回转支承常被用于小型工程机械的回转机构、自动化生产线的回转变位工作台、光伏跟踪支架的回转驱动、小型游乐设施的回转支承部位，相比内齿式回转支承，外齿结构的驱动小齿轮布置在支承外侧，安装维护时调整齿轮啮合间隙更加方便，不会占用支承内圈的中空空间，方便设备的线缆、管路从支承中心穿过，优化主机的管线布局。设计建模过程中，对滚道的曲率半径、接触角参数进行了合理匹配，钢球直径与滚道曲率的比值控制在合理区间，既保证足够的接触强度，又能降低滚动摩擦阻力，齿圈部分的齿形进行了修缘处理，降低齿轮啮合时的冲击与噪音，安装孔的位置度公差严格控制，保证现场安装时螺栓能够顺利穿入，避免强行装配导致的支承内应力。

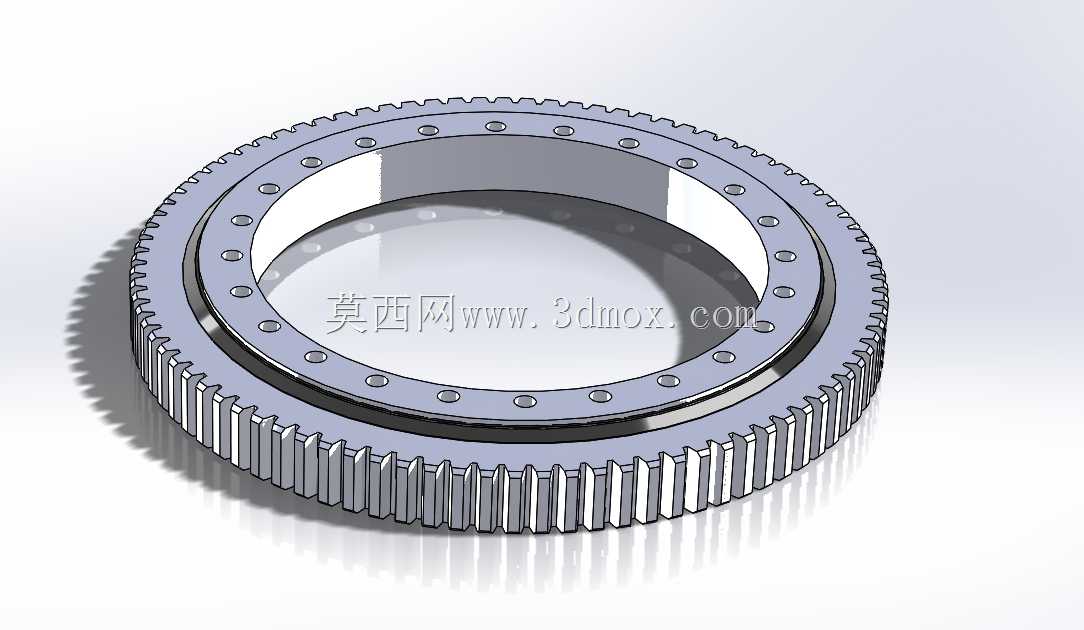

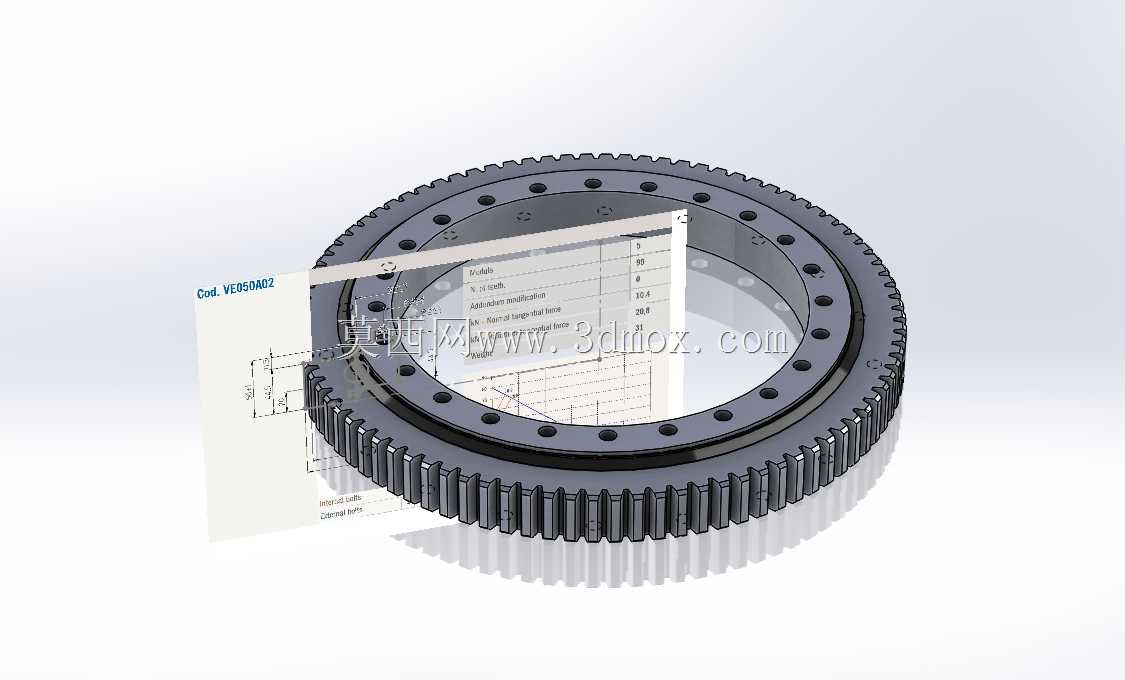

　　需要注意的是，这类回转支承在出厂时通常会调整好预紧间隙，安装过程中禁止随意拆分内外圈，避免钢球脱落或者滚道进入杂质，安装螺栓需要采用规定强度等级的高强螺栓，按照对角顺序分次拧紧，保证各个螺栓的预紧力均匀，避免局部螺栓受力过大导致断裂。在承受变载荷、频繁正反转的工况下，需要定期检查螺栓的预紧力、密封件的完好状态以及润滑脂的状态，根据实际使用工况制定维护周期，避免因为维护不当导致支承提前失效。从建模细节来看，模型完整还原了齿形、滚道、安装孔、密封槽、注油孔等细节结构，能够直接用于主机的装配干涉检查、传动机构运动仿真，也可作为选型阶段的结构参考，帮助设计人员快速完成主机的回转连接部分设计，减少重复建模的工作量，提升设计效率。
