6.3t双梁门式起重设备结构设计

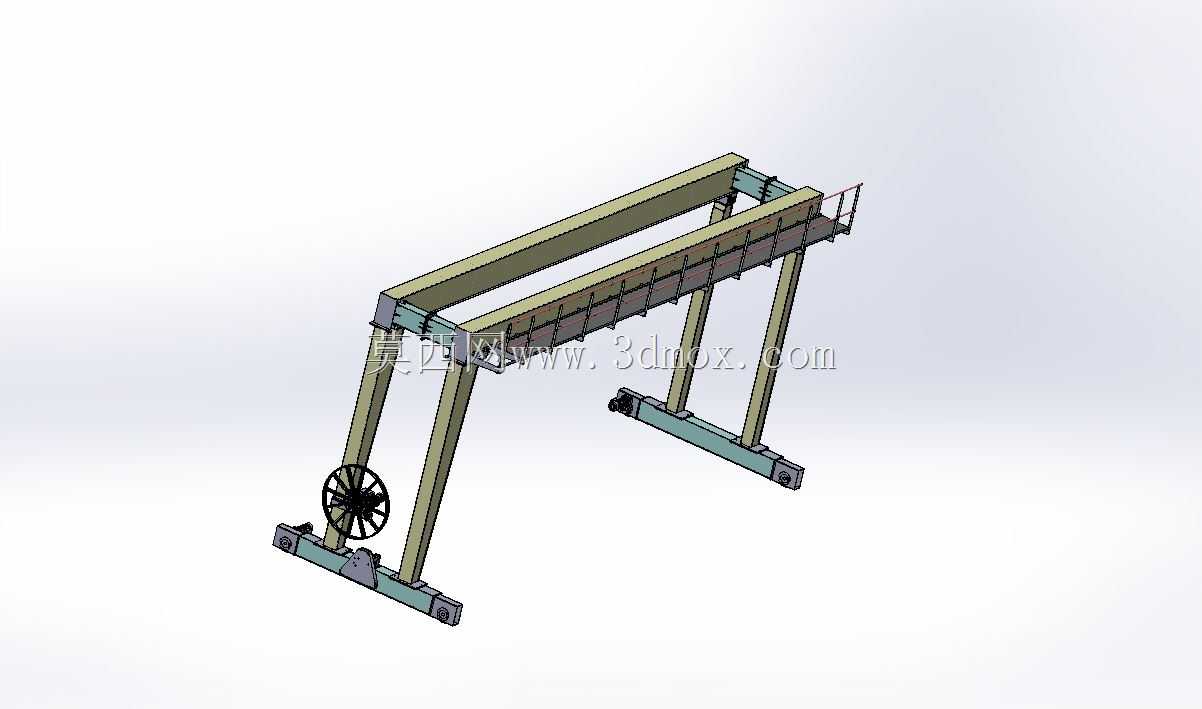

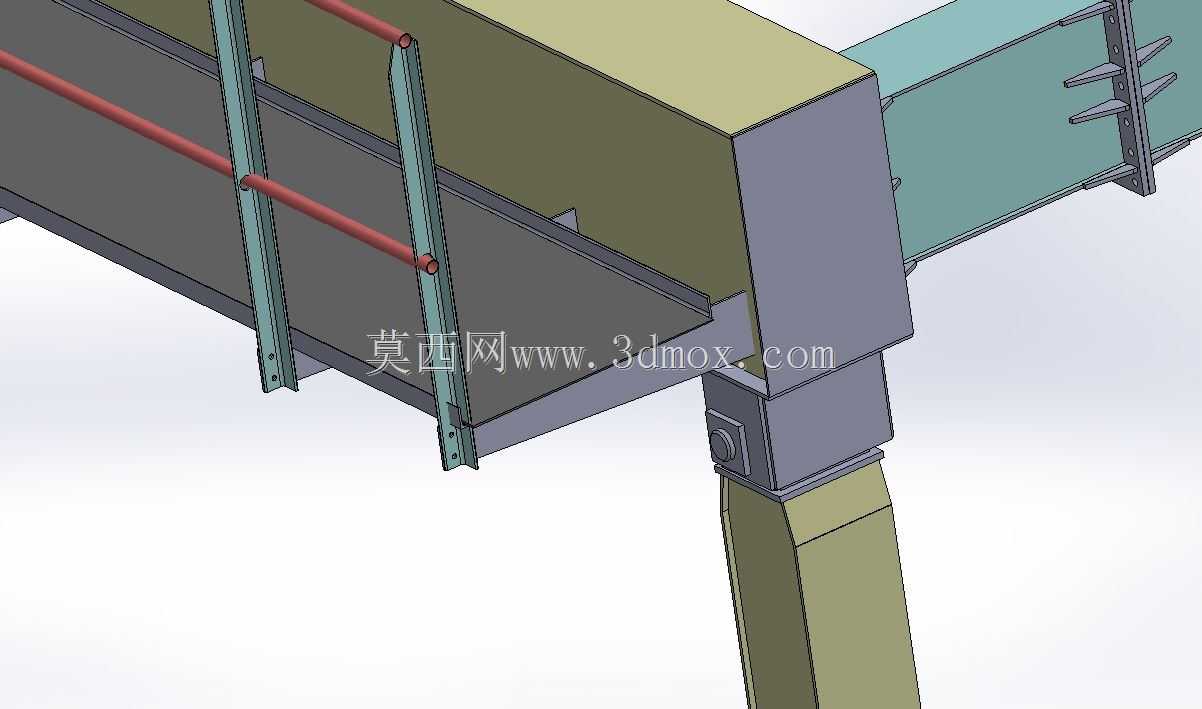

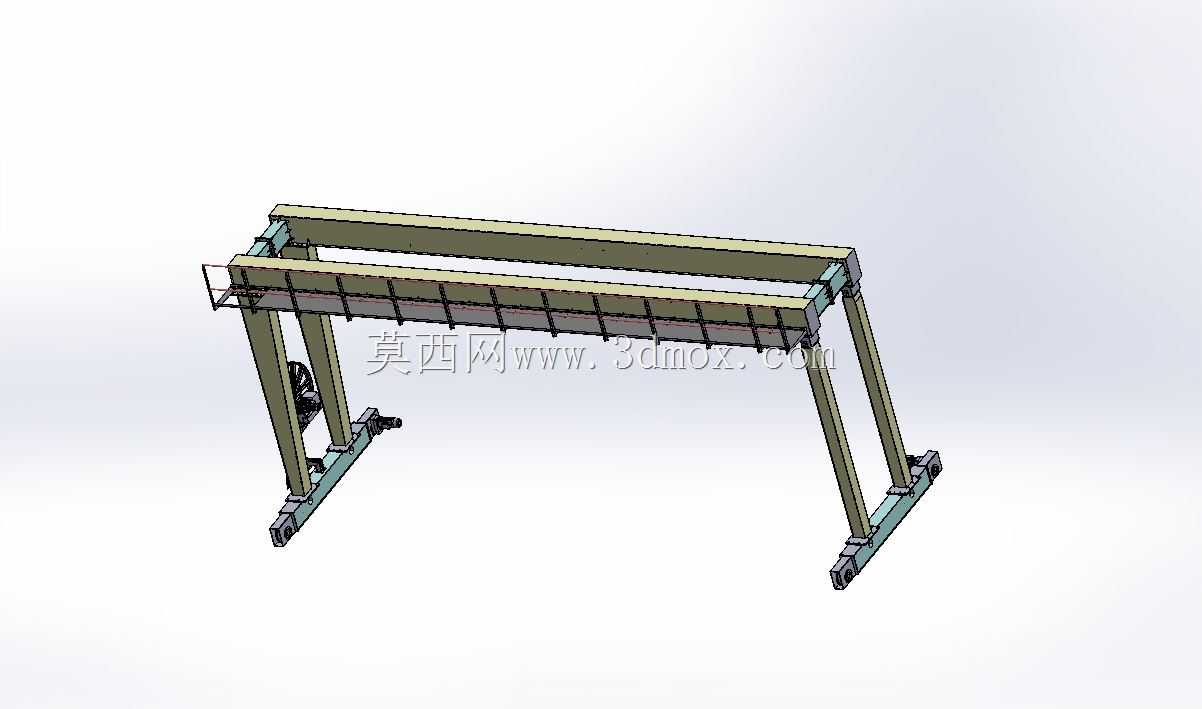

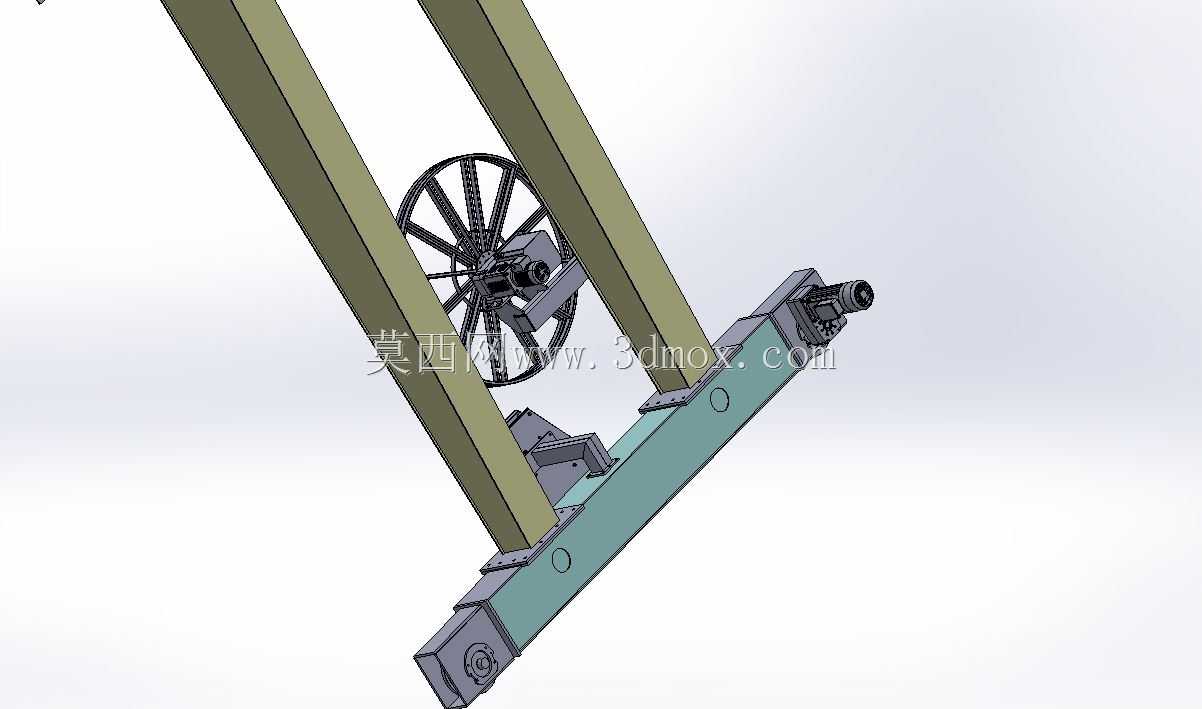

该双梁门式起重设备主要面向露天货场、钢材堆场、预制构件厂区、铁路货站装卸区等场景使用，可承担6.3t额定载荷范围内的重型物料装卸、转运、堆垛作业，适配散件捆扎钢材、预制混凝土构件、重型工装夹具、成箱工业货品等多种物料的垂直起升与水平移动需求，相比单梁门式起重设备拥有更高的承载冗余与作业稳定性，可覆盖跨度更大的作业区间，减少厂区内起重点位的布设数量，降低场地基建投入。设备整体采用双主梁搭配双侧支腿的门架结构，主梁为箱型焊接结构设计，可在大跨度工况下保持足够的结构刚性，避免起升作业过程中主梁出现过度下挠影响作业精度与结构安全；支腿采用变截面箱型结构，下端与行走端梁刚性连接，行走端梁集成车轮组，可沿铺设在地面的轨道做纵向水平移动，覆盖整个作业区间的长度方向；主梁上方布设滑车导轨，滑车可沿主梁做横向水平移动，搭配滑车上集成的起升卷扬机构，可实现作业区间内任意点位的物料取放，无需额外调整设备停靠位置。设计过程中优先考虑了设备的安装边界适配性，整体结构采用模块化分段设计，主梁、支腿、端梁、滑车等部件均可拆分运输，到场后通过高强螺栓拼接完成组装，无需现场进行大量焊接作业，降低现场安装的施工难度与周期；行走轮组与轨道的适配尺寸预留了常规起重轨道的安装调整余量，可适配多数厂区已铺设的重型起重轨道，无需对原有轨道基础做大规模改造。设备两侧支腿处设置了检修爬梯与主梁侧边的防护护栏，方便运维人员定期对主梁上的滑车、供电电缆、限位机构进行检修维护，供电电缆沿主梁侧边的电缆滑架布设，可随滑车移动同步收放，避免电缆拖拽磨损；端梁处设置了行程限位与缓冲装置，在设备行至轨道端点时可触发限位停机，搭配缓冲块降低碰撞冲击，同时滑车横向移动的两端也设置了限位结构，避免滑车脱出主梁轨道。整体结构的受力分布经过反复校核，在额定载荷下各结构件的应力均控制在材料许用应力范围内，可满足长期高频次的起重作业需求，同时结构自重控制在合理区间，降低行走机构的驱动负载，减少设备运行过程中的能耗。
