800吨级四爪起重吊钩结构设计

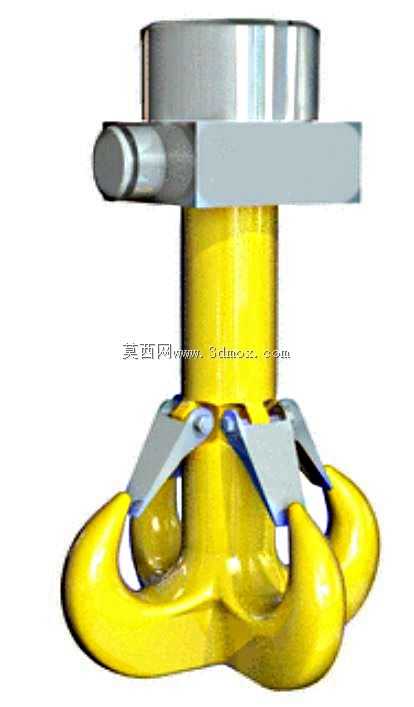

　　在重型装备吊装、港口大件装卸、冶金车间钢水包转运、大型风电塔筒安装这类大吨位作业场景里，常规单钩的受力冗余、吊装稳定性往往难以满足800吨级载荷的作业要求，四钩结构的起重吊具正是针对这类超重型吊装需求开发的核心承载部件。这款四爪起重吊钩的设计核心，首先围绕大吨位载荷的均匀分流展开，四个钩体沿中心承载柱周向均匀分布，每个钩爪承担总载荷的四分之一，相比同吨位单钩，单个钩体的截面应力可降低60%以上，同时四爪同步受力的结构能避免吊装过程中载荷偏移带来的单侧过载问题，尤其适配外形不规则、重心偏移量大的重型工件吊装，比如大型盾构机刀盘、重型压力容器封头、水电站发电机组转子这类部件，四爪结构可以从四个方位兜住工件吊点，

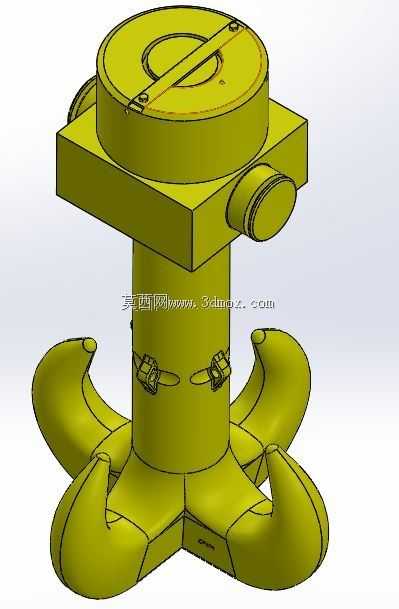

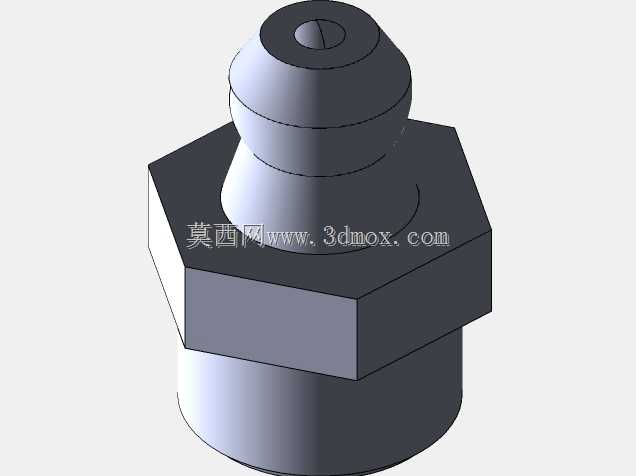

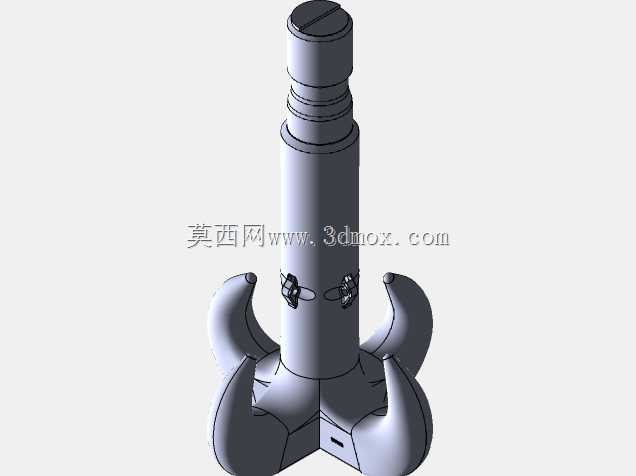

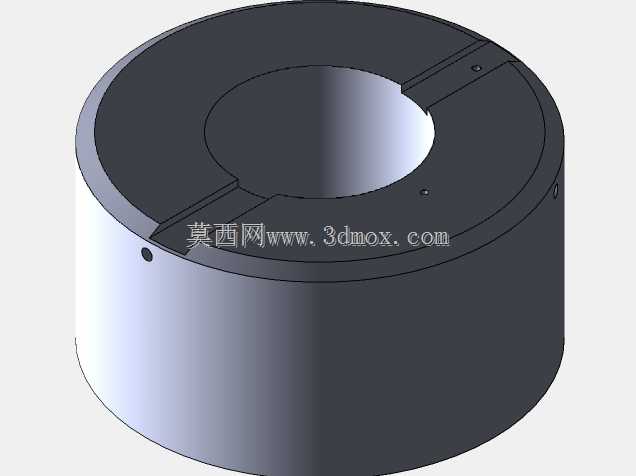

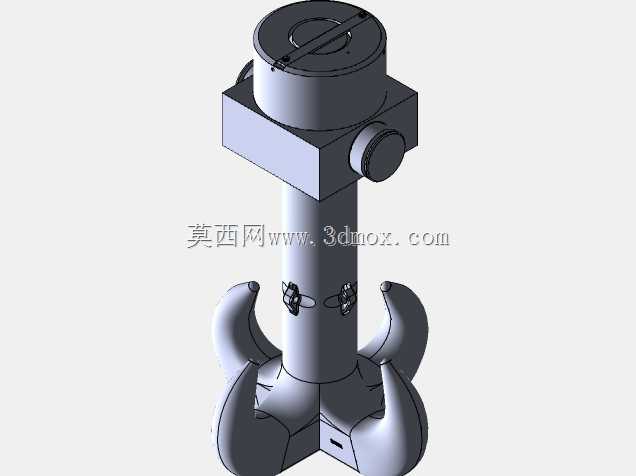

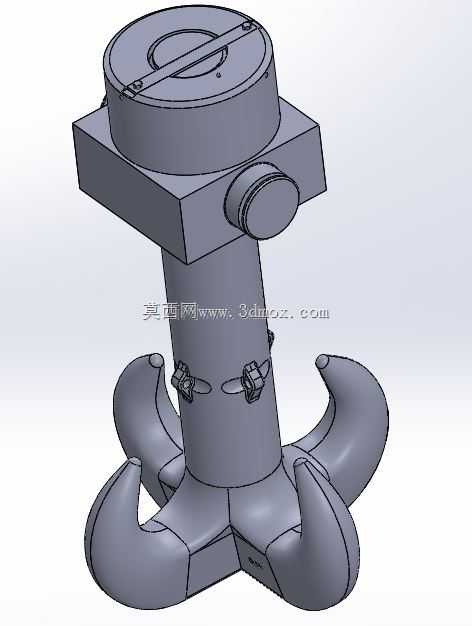

　　大幅降低吊装过程中的工件晃动、吊索滑移风险。从结构设计逻辑来看，整个吊钩采用一体化锻造的主体承载思路，顶部的方形连接座是和起重机起升机构滑轮组连接的安装界面，方形结构相比圆形连接座具备更好的周向防转性能，安装时通过销轴穿过连接座侧部的铰接孔完成固定，连接座的平面度公差控制在0.2mm以内，保证和起升机构法兰面完全贴合，避免局部应力集中。顶部的圆形端盖设计用于封闭中心柱内部的润滑腔，日常维护时可以打开端盖向中心柱内的铰接轴承加注润滑脂，降低钩体旋转时的摩擦阻力，端盖上的两个锁紧槽可以用锁片固定，防止吊装过程中螺栓受振动松脱。中心承载柱是连接顶部连接座和下部四个钩爪的核心传力部件，柱体上设计的两道环形抱箍结构，

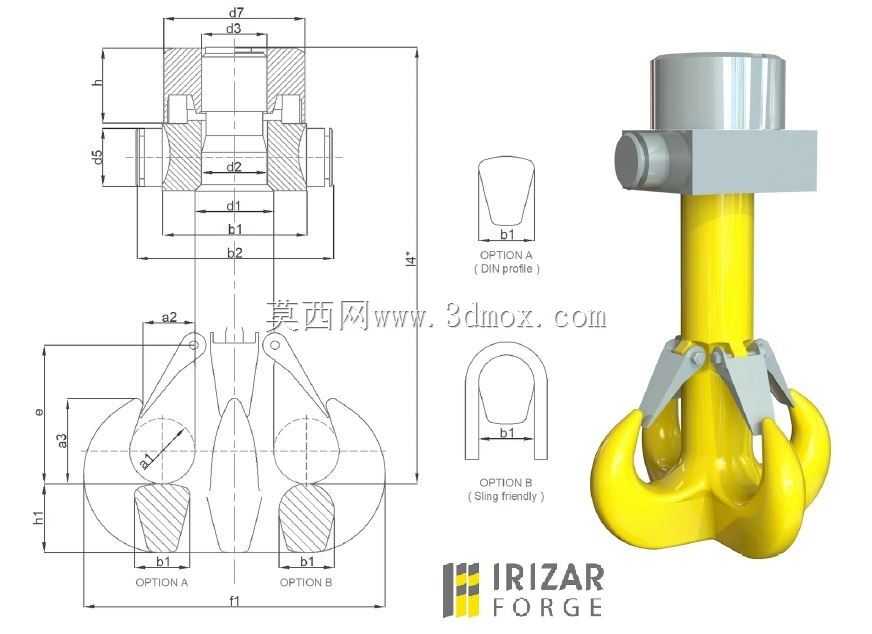

　　一方面用于强化柱体和钩爪连接位置的结构强度，另一方面可以作为吊索防脱挡杆的安装基座，防止吊装时吊索从钩爪根部滑脱。四个钩爪的钩尖采用内收式圆弧设计，钩尖的圆弧半径根据常用重型吊索的直径匹配设计，既能保证吊索、卸扣可以顺利挂入，又能避免钩尖开口过大导致的吊索脱钩风险，每个钩爪的受力截面采用变截面设计，从钩尖到根部的截面面积逐步增大，符合悬臂梁受力的应力分布规律，在保证强度的前提下尽可能降低结构自重，减少吊钩自身重量占用的起重机额定起升载荷。从安装边界尺寸来看，这款吊钩的顶部连接座边长适配主流800吨级起重机的起升机构接口尺寸，中心柱的直径满足800吨载荷下的压杆稳定要求，四个钩爪的外扩尺寸控制在常规吊装作业的回转半径范围内，

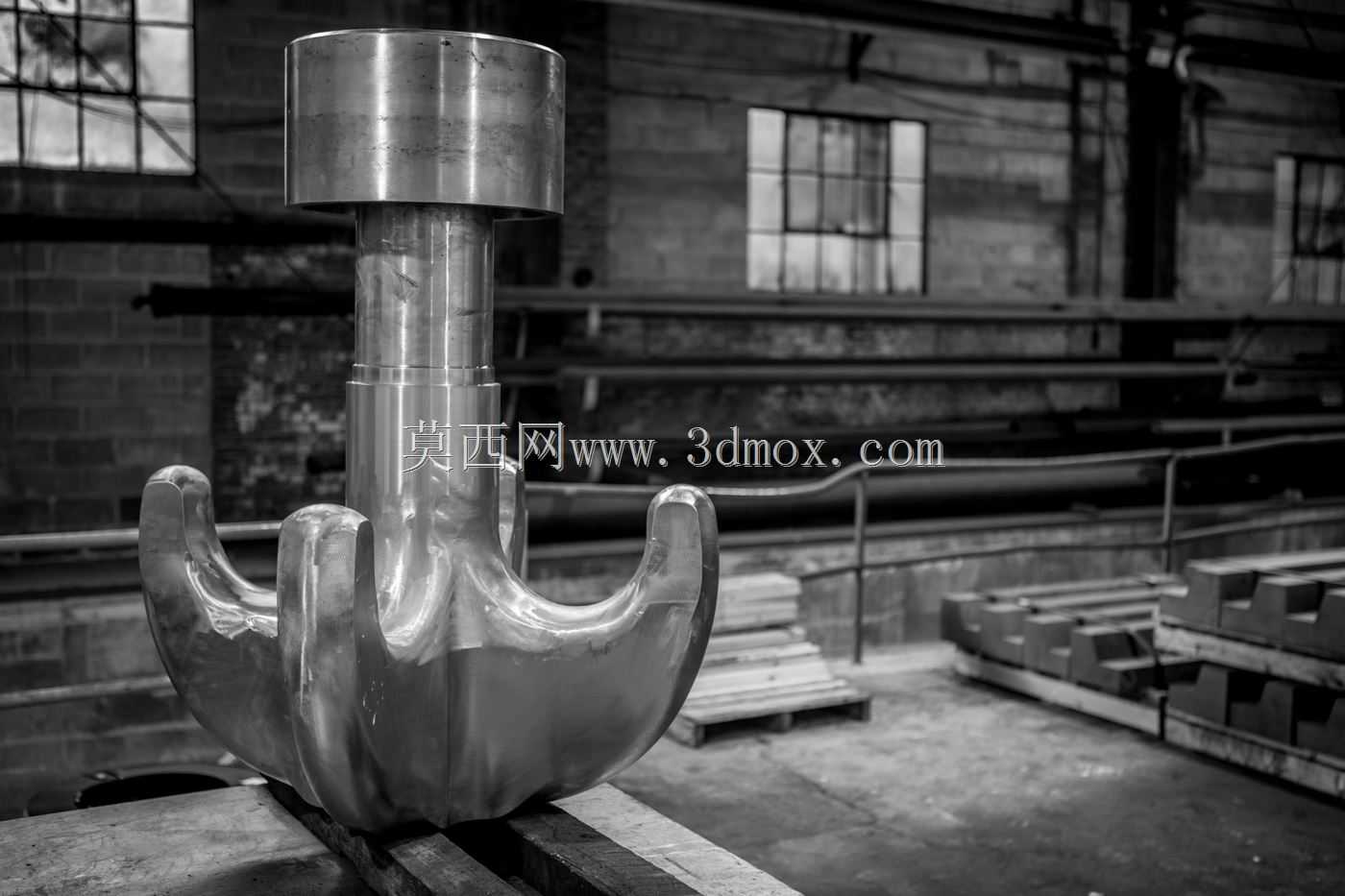

　　不会因为钩爪外扩过大导致吊装时和周边设备、构筑物发生干涉。钩体整体采用合金结构钢锻造后调质处理，表面进行抛丸强化，所有受力拐角位置都做了大圆角过渡，避免应力集中导致的疲劳裂纹，日常作业时四个钩爪可以同步随中心柱绕轴线旋转，方便调整吊点方位，不需要作业人员反复撬动重型工件调整吊索位置，能有效提升大吨位吊装的作业效率，降低现场作业的安全风险。在实际选型应用中，这类四爪吊钩需要匹配对应载荷等级的卸扣、钢丝绳吊索使用，安装时需要保证顶部铰接销轴的润滑到位，定期检查钩爪表面是否存在裂纹、磨损量超标问题，当钩尖磨损量超过原厚度的10%时需要及时更换，避免吊装过程中发生断裂风险。相比传统的多钩组合吊具，一体化锻造的四钩结构消除了多钩连接位置的装配间隙，吊装过程中的载荷传递更平稳，起升和落钩时的冲击载荷更小，对起重机起升机构的冲击也更低，能延长整套起升系统的使用寿命。
