运输用吊车桥孔吊装安装结构设计

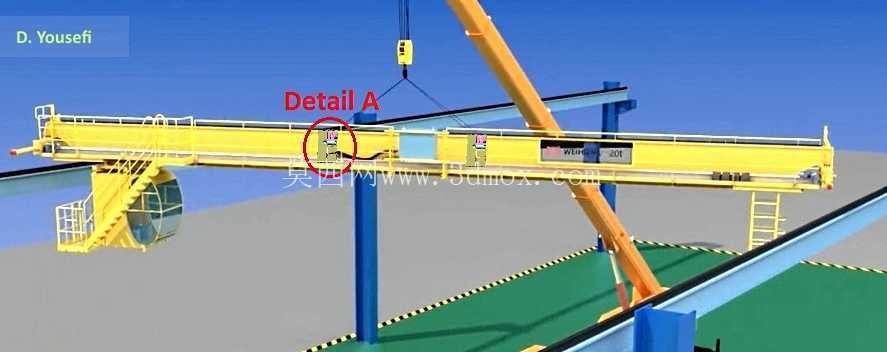

在重型工业厂房的物料转运场景中，大跨度桥式起重机的主梁安装一直是现场施工的难点环节，单根主梁自重往往达到数十吨，常规吊装方案需要多台吊机配合，还容易在对接端梁的过程中出现位置偏差，反复调整不仅拉长施工周期，还可能对主梁的连接面造成磕碰损伤，影响后续运行的精度。这套桥孔吊装安装结构，就是针对这类大吨位桥式起重机的现场安装需求设计的，核心是在主梁的预设桥孔位置设置专用的吊点受力结构，配合现场的吊装设备完成主梁的抬升、对位与固定作业。

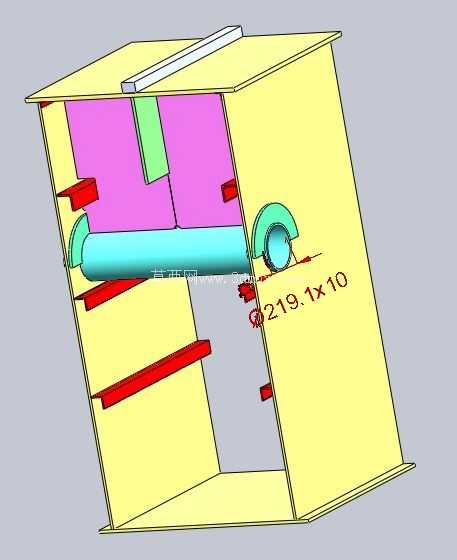

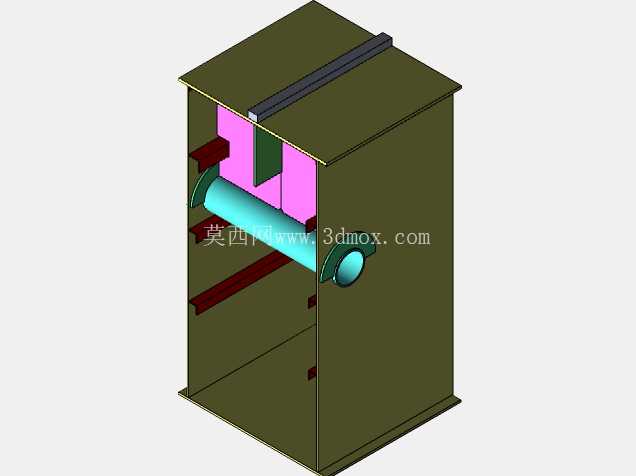

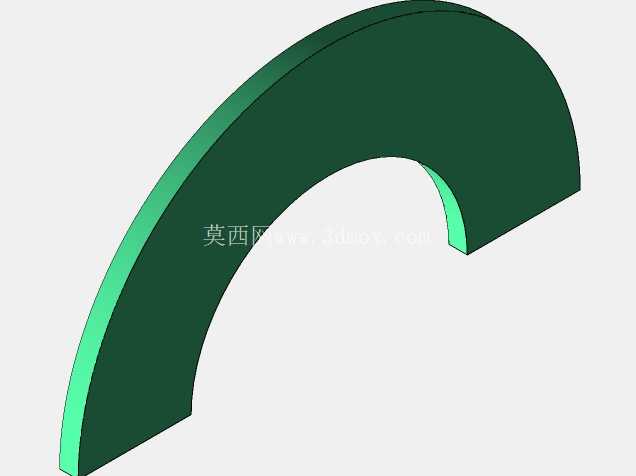

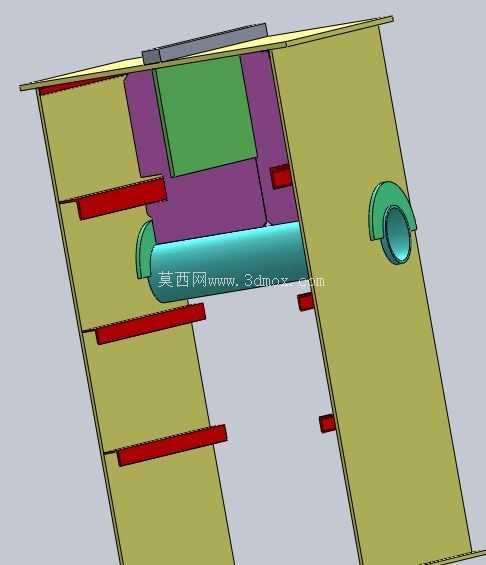

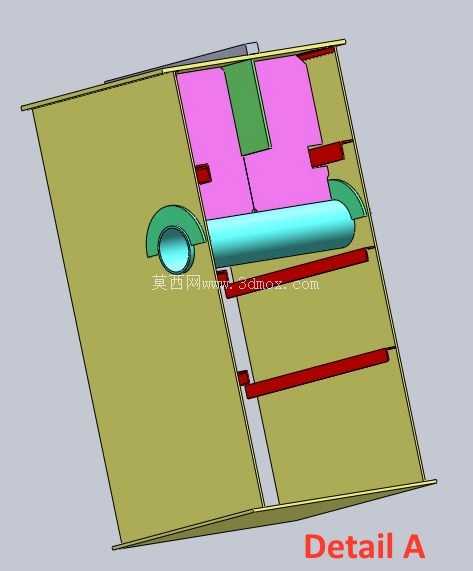

从结构设计逻辑来看，这套吊装结构没有采用传统的主梁两端兜底吊装的形式，而是在主梁靠近端梁连接位置的腹板处，预先加工出符合受力要求的桥孔，配套设计了专用的吊具连接组件，吊装时钢丝绳通过卸扣与桥孔内的连接组件固定，吊点位置刚好落在主梁的重心对称线上，起吊过程中主梁能始终保持水平状态，不会出现一端倾斜的问题，大幅降低了空中对位的难度。设计时充分考虑了重型主梁的受力特性，桥孔周边的腹板做了局部加厚处理，还加焊了加强筋板分散吊点的集中应力，避免起吊过程中腹板出现局部变形，影响主梁的整体结构强度。

实际应用中，这套结构适配厂房内桥式起重机的新装、旧设备更换移位等场景，尤其是在厂房顶部行车梁已经安装完成、吊机作业空间受限的情况下，单台大吨位吊机配合这套桥孔吊点结构，就能完成主梁的吊装作业，不需要额外搭设临时支撑平台。安装过程中，作业人员可以通过调整吊点处的钢丝绳长度，微调主梁的水平角度，让主梁两端的连接法兰精准对准端梁的安装位，对位误差可以控制在毫米级，减少了后续扩孔、修磨连接面的工作量。

从安装边界来看，这套吊装结构的桥孔位置设置严格匹配主梁的截面尺寸，对于不同吨位、不同跨度的桥式起重机，桥孔的开孔大小、加强筋的布置形式会根据主梁的自重、截面惯性矩做对应调整，确保起吊时吊点位置的应力在材料允许范围内。桥孔的开孔位置避开了主梁内部的走线通道、加强筋的原有焊接位置，不会破坏主梁本身的原有结构强度，吊装完成后，桥孔位置可以用配套的盖板做密封处理，避免粉尘、水汽进入主梁内部腐蚀结构，也不会影响主梁的外观完整性。

不同于临时焊接吊耳的安装方式，这种预设桥孔的吊装结构不需要在现场焊接临时吊点，也省去了吊装完成后切割吊耳、打磨焊疤、补涂防腐漆的工序，既降低了现场动火作业的安全风险，也避免了临时吊耳焊接质量不稳定带来的吊装隐患。在设计建模过程中，对整个吊装过程做了受力仿真验证，模拟了不同起吊角度、不同风速条件下的结构受力情况，确保在最不利的作业工况下，吊点结构的安全系数满足重型设备吊装的规范要求。

在车间内的重型工件转运、仓储库区的重型货物堆垛等场景中，采用这套安装结构完成的桥式起重机，后续运行过程中主梁的直线度、水平度都能保持较好的精度，不会因为吊装过程中的结构变形出现大车运行卡滞、小车爬坡等问题，能有效延长起重机的整体使用寿命。对于现场施工人员来说，这套结构的吊装操作流程更简单，只需要将吊具与预设桥孔连接牢固即可，不需要反复核对吊点位置，降低了现场作业的操作难度，也减少了吊装过程中的指挥协调工作量。
