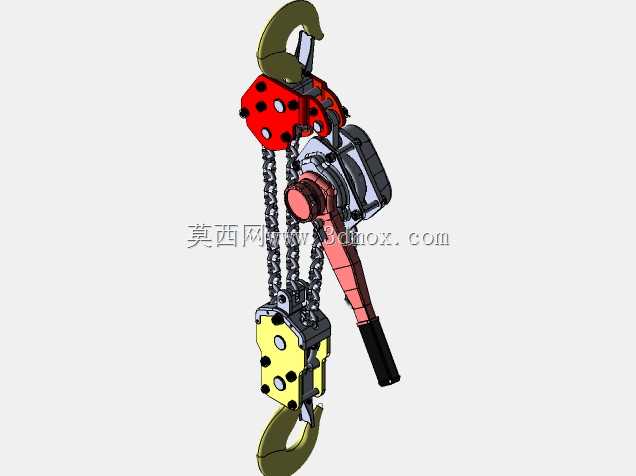

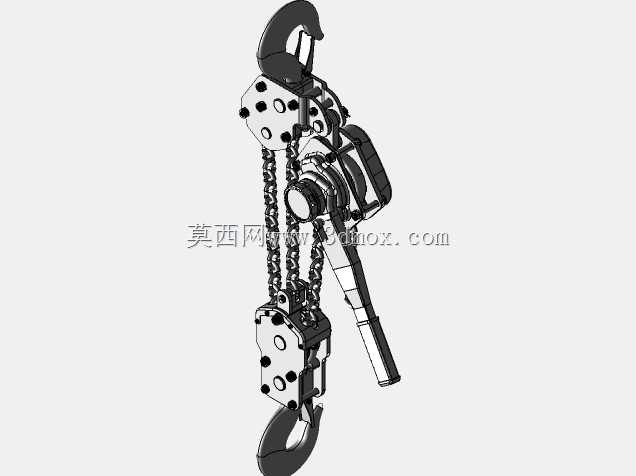

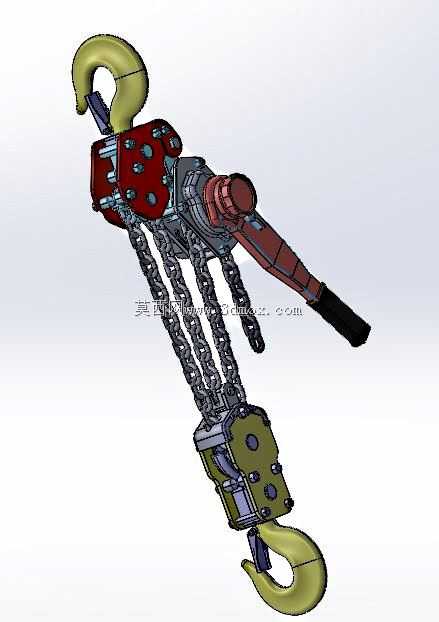

9吨级手动链条式杠杆起重葫芦结构设计

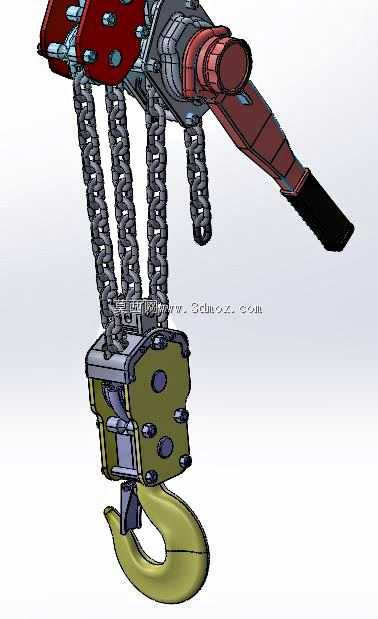

　　在电力线路架设、设备应急移位、狭小空间重型构件对位这类无外接动力源的作业场景中，手动杠杆起重设备的选型合理性直接决定作业效率与操作安全，9吨额定载荷的杠杆式链条葫芦正是适配这类中重载手动作业需求的核心机具。从结构设计逻辑来看，该设备完全围绕手动操作的力传递效率、载荷自锁可靠性、狭小空间操作便利性三个核心维度展开，没有冗余的装饰性结构，每一处几何特征都服务于实际作业需求。上下吊钩采用带安全舌片的锻造钩体结构，钩身的弧度经过载荷应力分布优化，避免应力集中导致的钩体变形，钩颈位置的连接轴与机体的铰接间隙控制在合理范围，既保证吊钩可随吊重角度自由偏转，又不会因间隙过大产生作业晃动，上钩用于挂接承载锚点，下钩直接连接被吊重物，

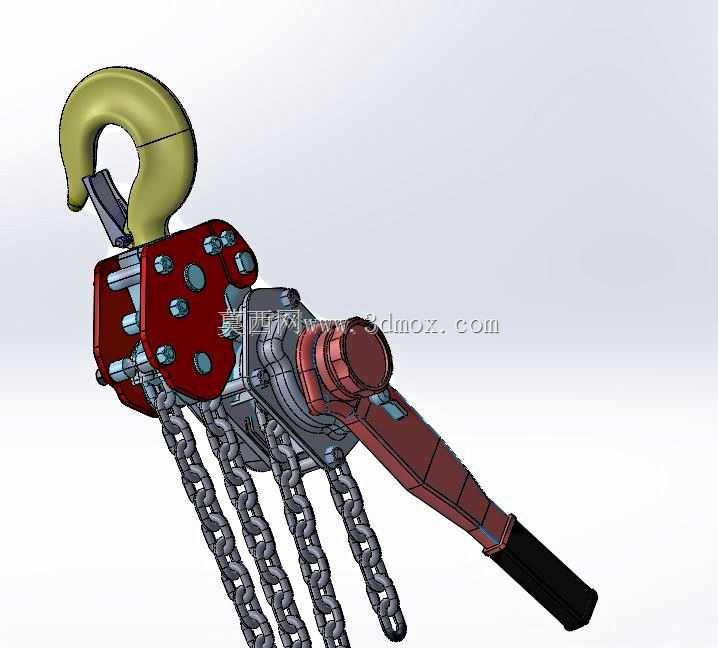

　　双钩的额定载荷均与整机9吨的额定起重量匹配，不存在局部载荷短板。传动部分采用多排重载链条搭配棘轮棘爪自锁机构，链条的链节尺寸与机体内部的导链轮槽完全契合，作业过程中不会出现卡链、跳链问题，棘轮棘爪结构的设计核心是实现载荷的双向自锁——当扳动操作杆提升重物时，棘爪卡入棘轮齿槽带动链轮转动收链，停止扳动时棘爪自动锁止棘轮，杜绝重物下坠风险；反向扳动操作杆时，棘爪切换啮合方向，可平稳控制链条下放速度，不会出现溜放问题。操作手柄的长度经过杠杆比测算，在9吨额定载荷下，单人施加正常操作力即可完成扳动作业，手柄末端的防滑套采用绝缘耐磨材质，既提升操作摩擦力，也能在带电作业场景下提供基础绝缘防护，手柄与机体的铰接位置设置了耐磨衬套，

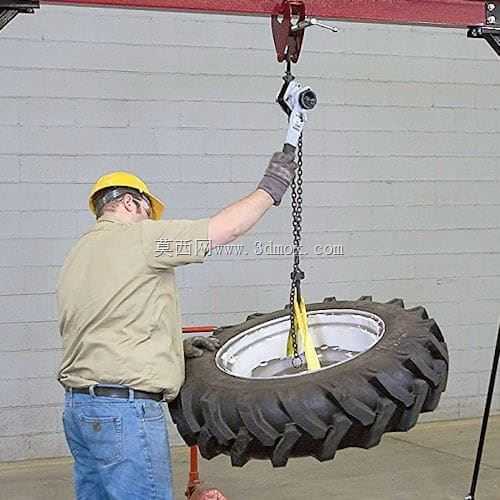

　　长期反复扳动也不会出现铰接孔磨损松旷的问题。机体主体的侧板采用高强度合金钢板冲压成型，内部的链轮轴、棘爪销轴均经过热处理强化，所有传动部件的安装位置都预留了合理的润滑间隙，日常维护时只需在注油点加注润滑脂即可保证传动顺畅，无需复杂拆解保养。从安装边界与外形尺寸来看，该设备的整机长度适配单人手持操作的空间需求，最小作业空间仅需预留手柄扳动的回转半径即可，无需额外的安装固定基础，可直接挂接在临时锚点上投入使用，上下吊钩的最小间距满足常规吊重作业的吊索连接空间需求，不会出现钩间距过小无法挂接吊具的问题。在实际用途层面，该设备除了常规的垂直重物提升作业外，还可完成水平方向的构件牵引、设备安装时的位置微调、重型管道对口时的对位拉紧等作业，

　　尤其在车间设备检修、野外管线施工、仓储重型货物移位这类无法使用电动起重设备的场景下，其无需动力、操作灵活、自锁可靠的特性可以覆盖绝大多数中重载手动起重作业需求。设计过程中针对不同工况的受力情况做了充分的结构校核，比如链条的破断拉力达到额定载荷的4倍以上，机体侧板的抗弯强度可承受偏载作业时的侧向力，吊钩的变形量在1.25倍额定载荷下控制在允许范围内，不会出现永久变形。设备的自重经过优化，在保证结构强度的前提下尽可能降低整机重量，便于单人携带转场，不会因自重过大增加作业人员的搬运负担。导链机构的设计保证链条在收放过程中始终处于顺直状态，不会出现链条扭结、叠链的问题，即使在斜拉作业场景下，导链板也能将链条顺畅导入链轮槽，避免卡滞。棘爪的复位弹簧采用耐疲劳弹簧钢制作，长期反复伸缩也不会出现弹力衰减，保证自锁机构始终处于可靠工作状态，不会因弹簧失效导致自锁失灵。
