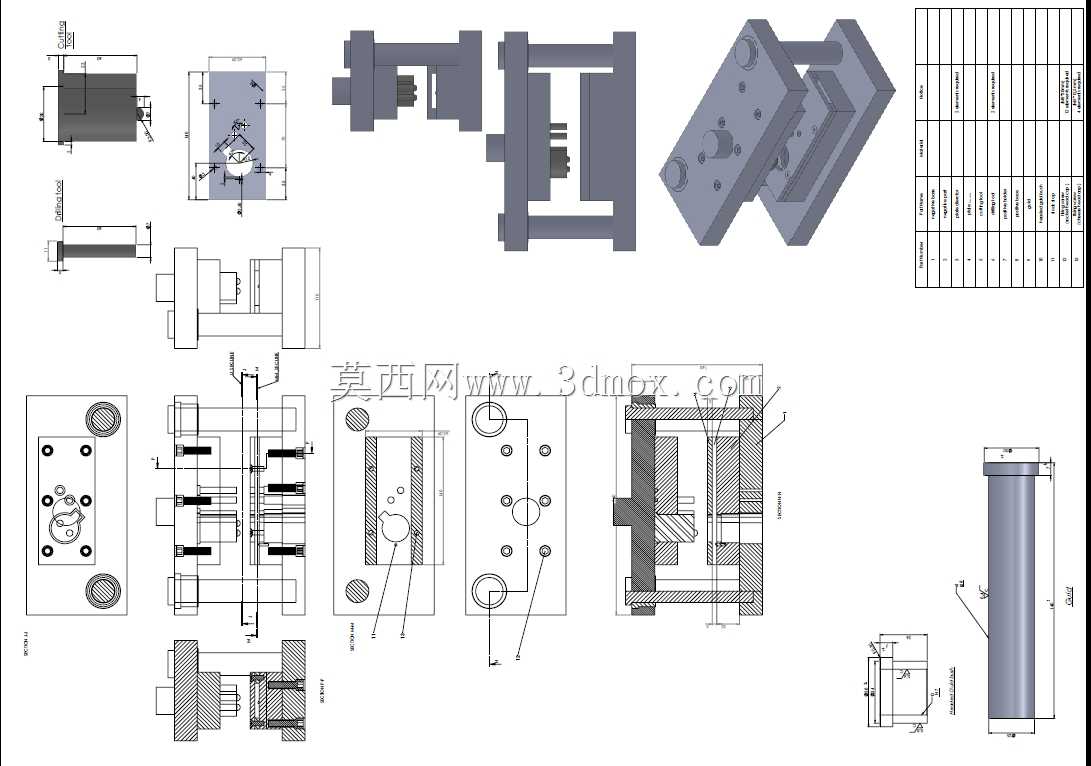

简易O形钣金冲孔冲压模具结构

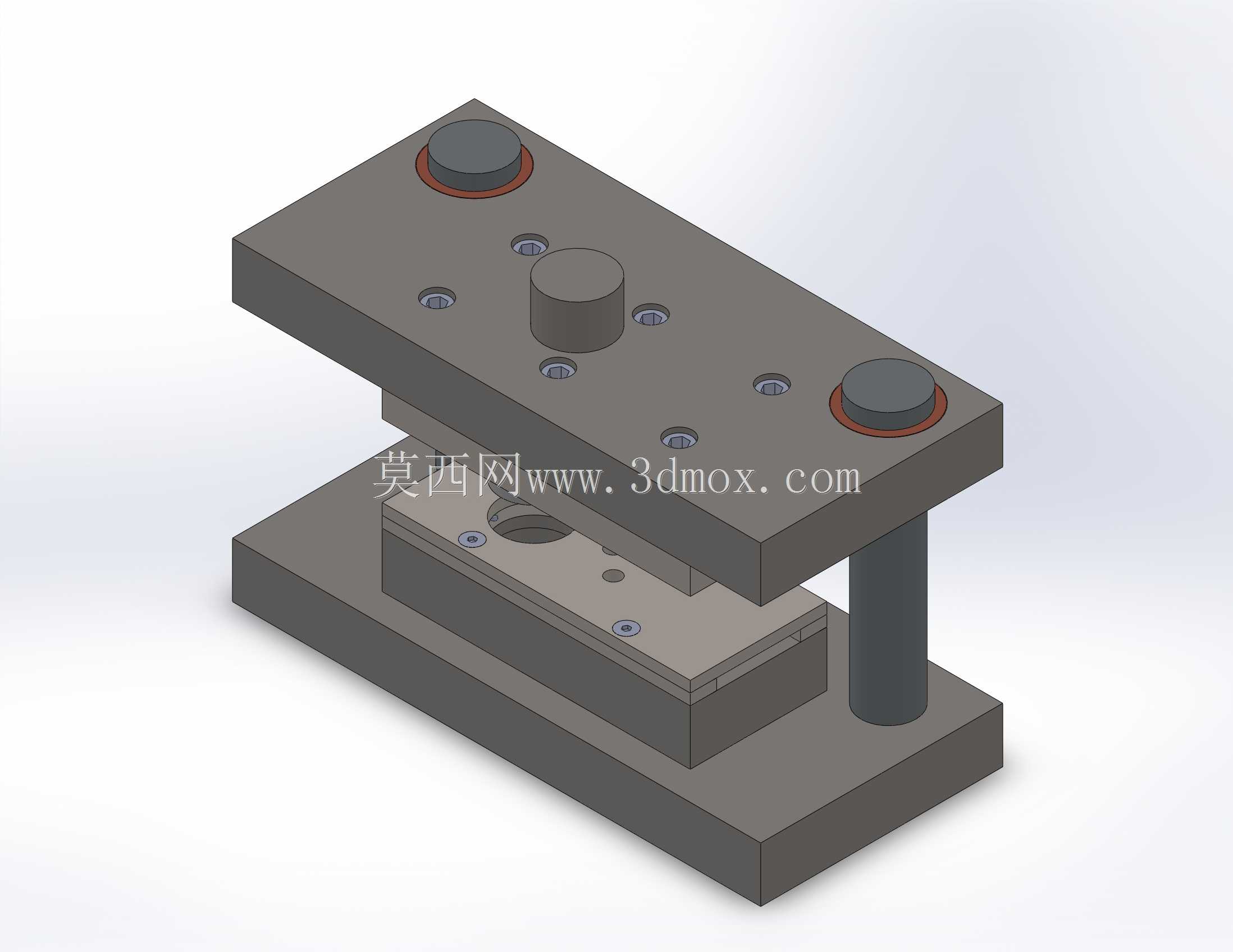

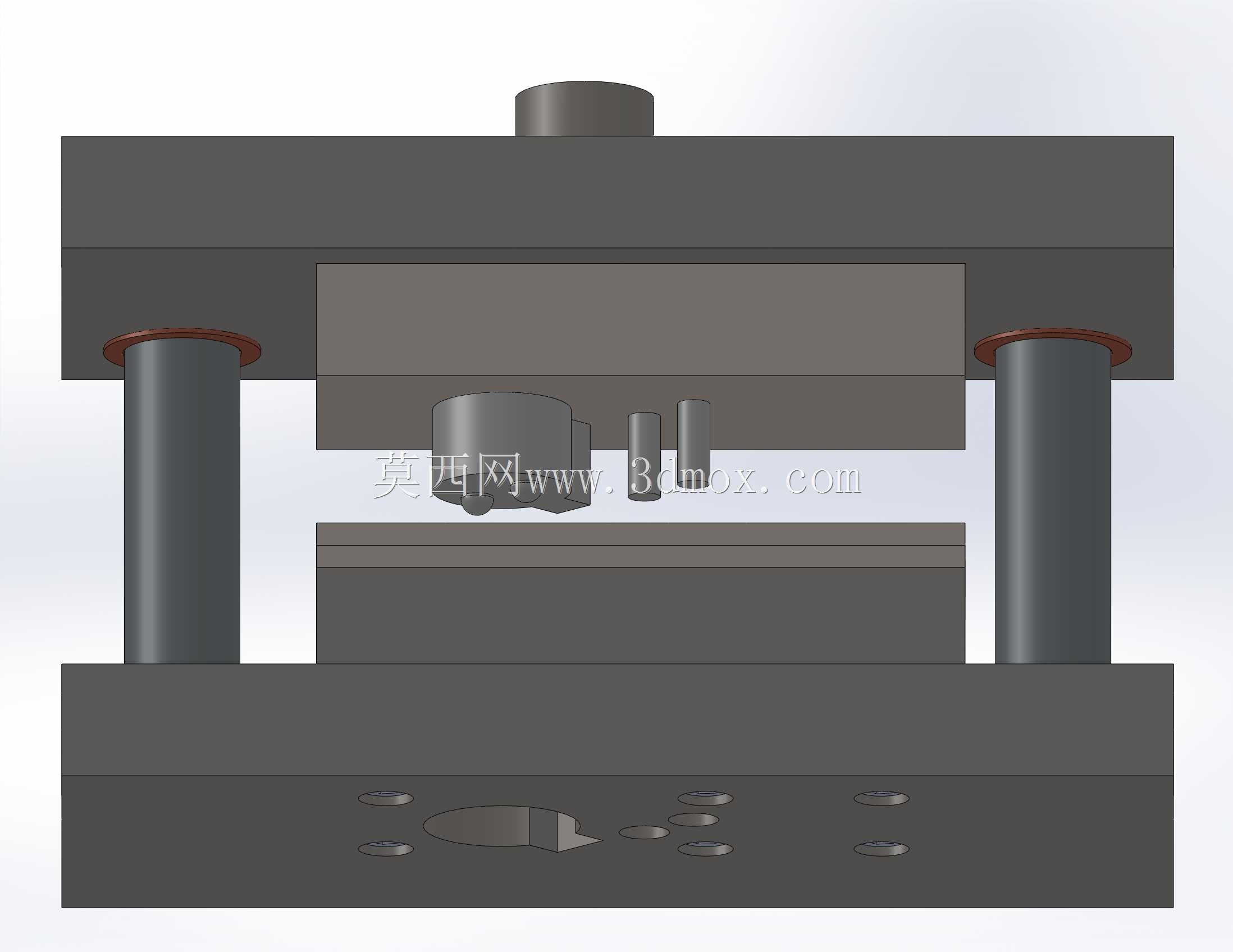

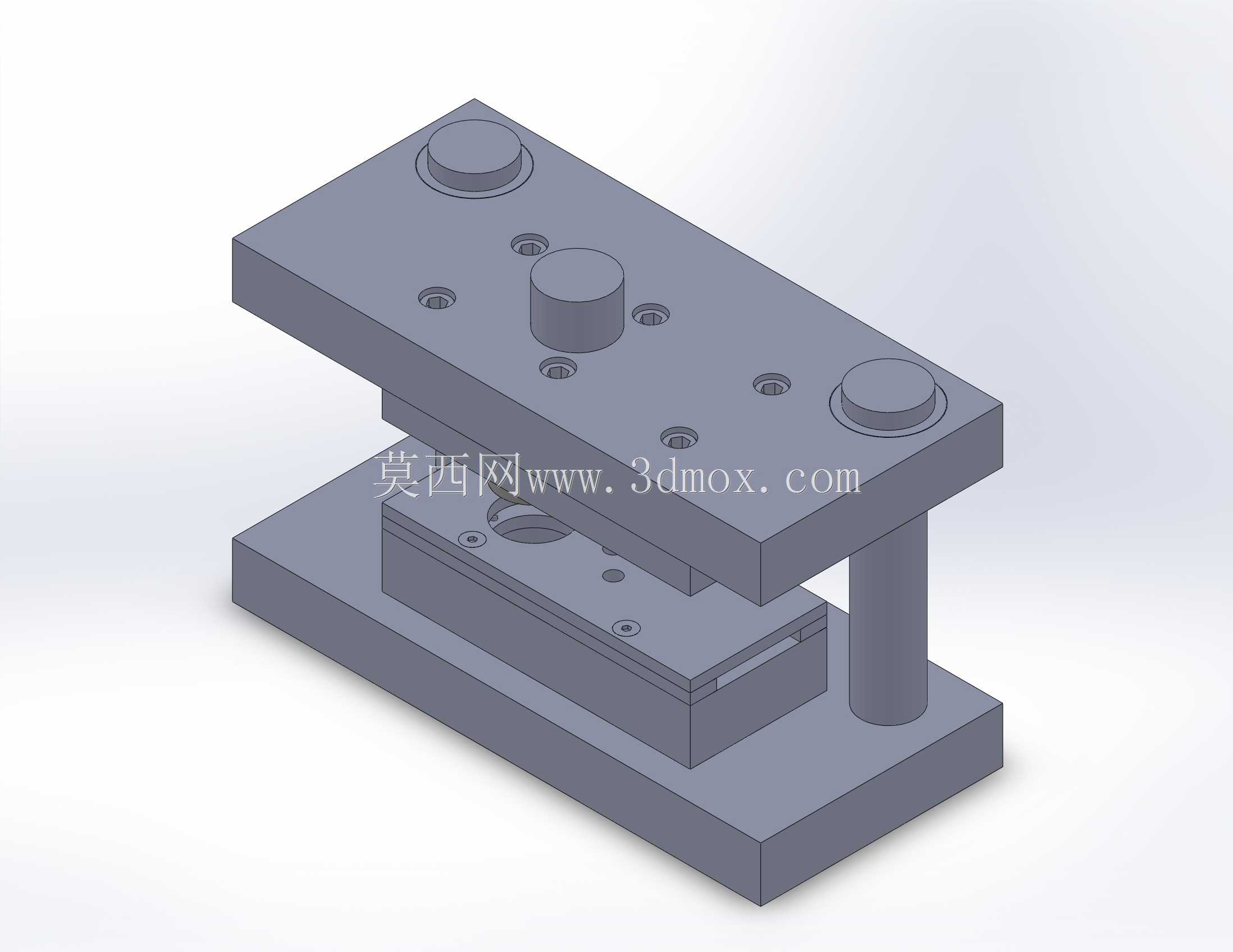

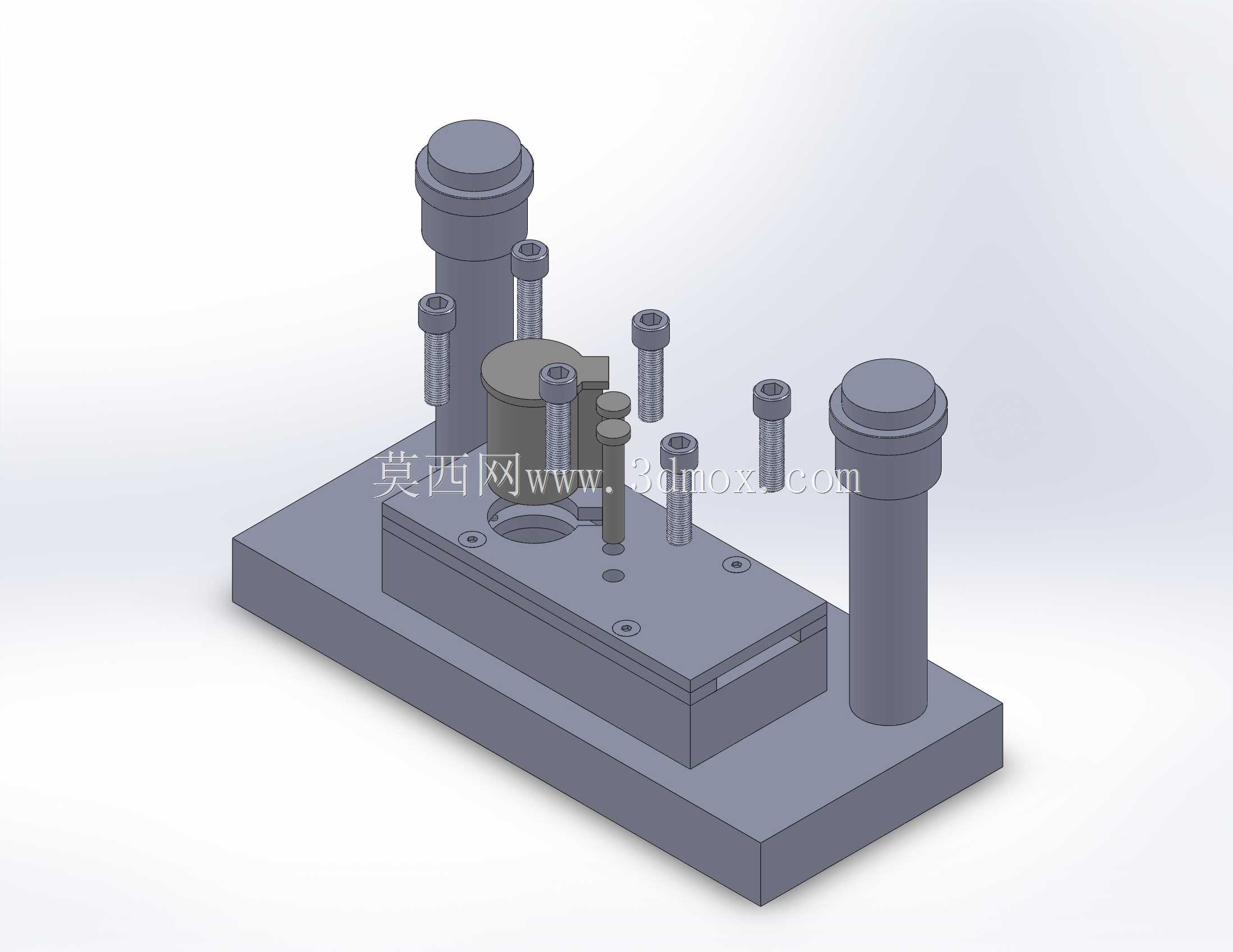

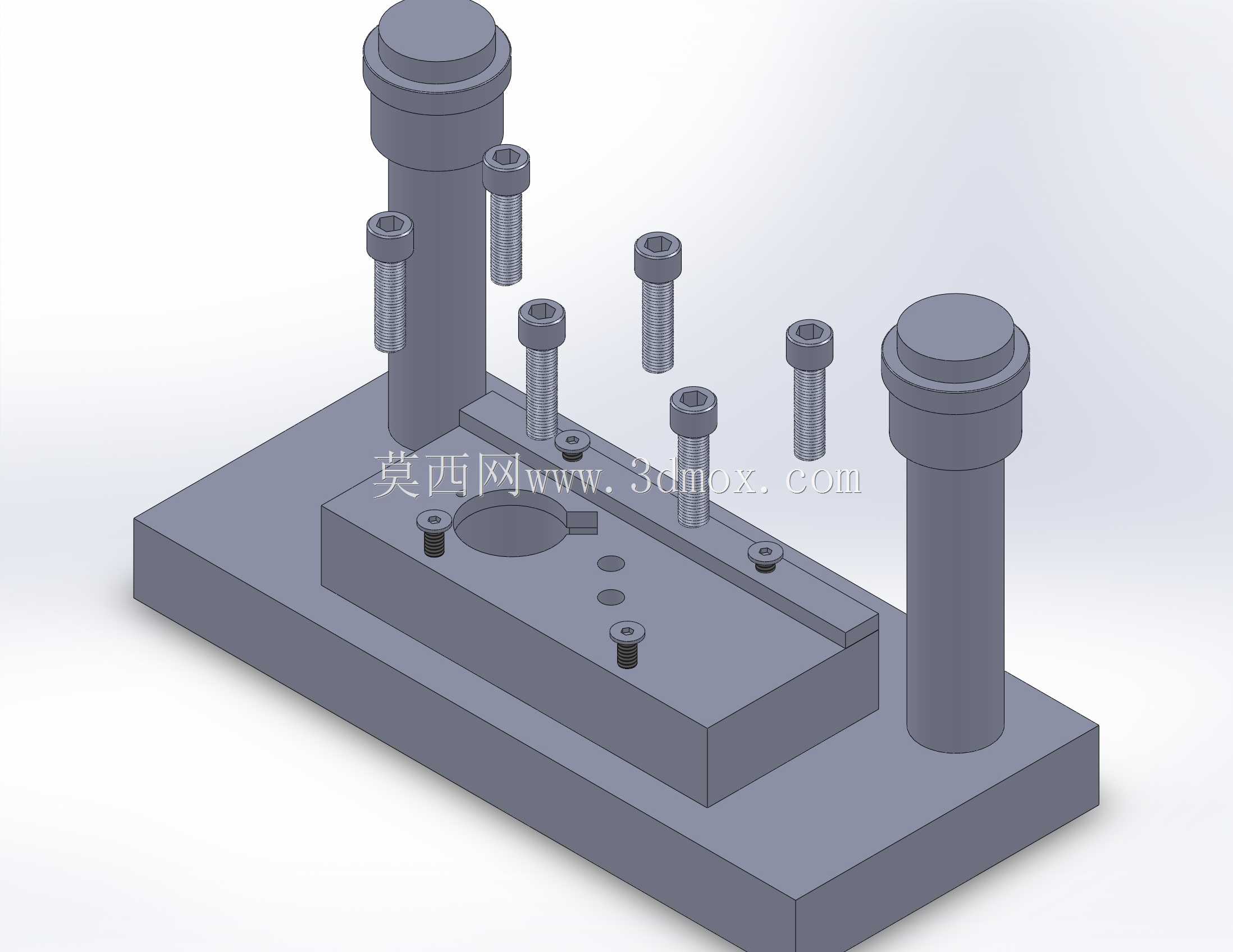

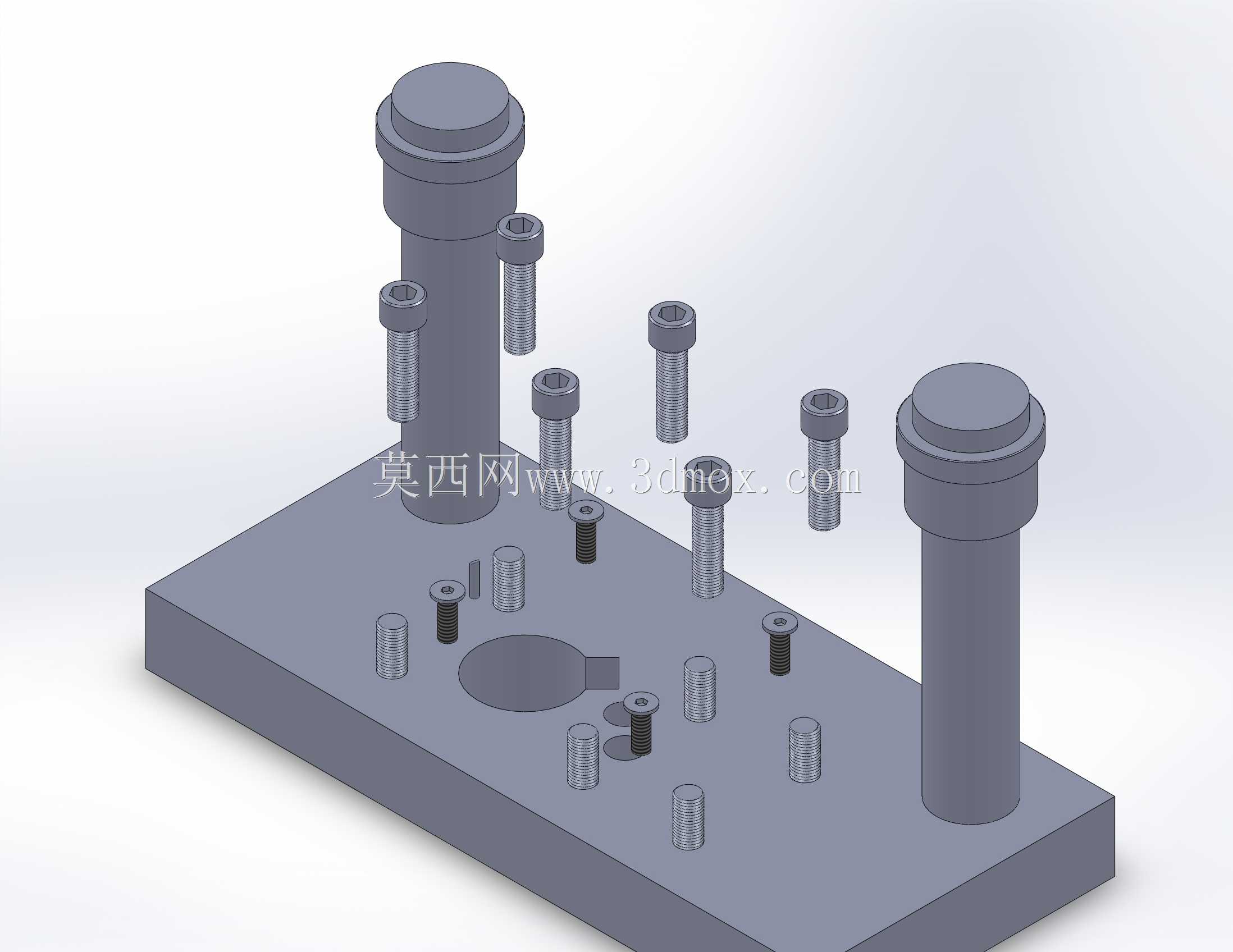

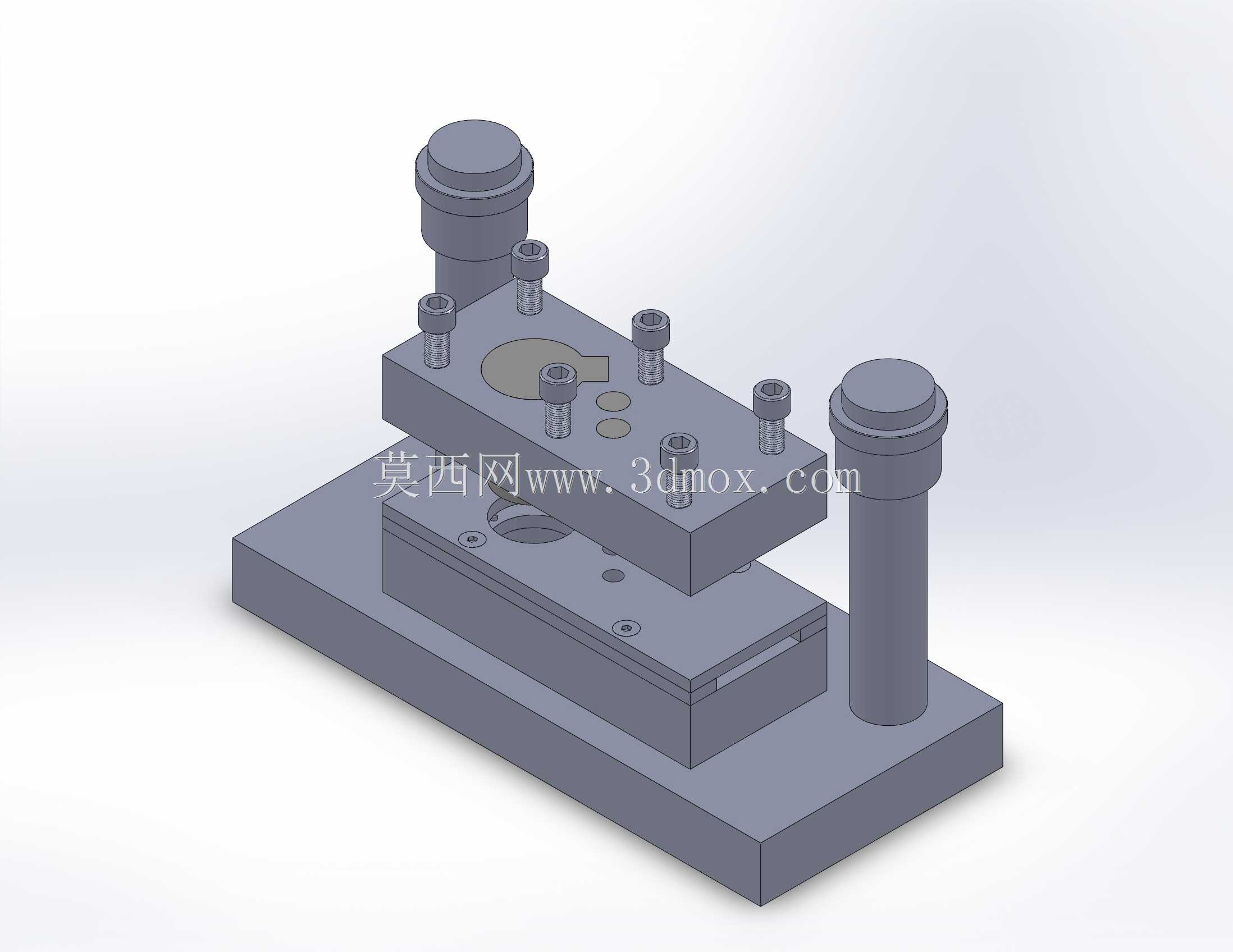

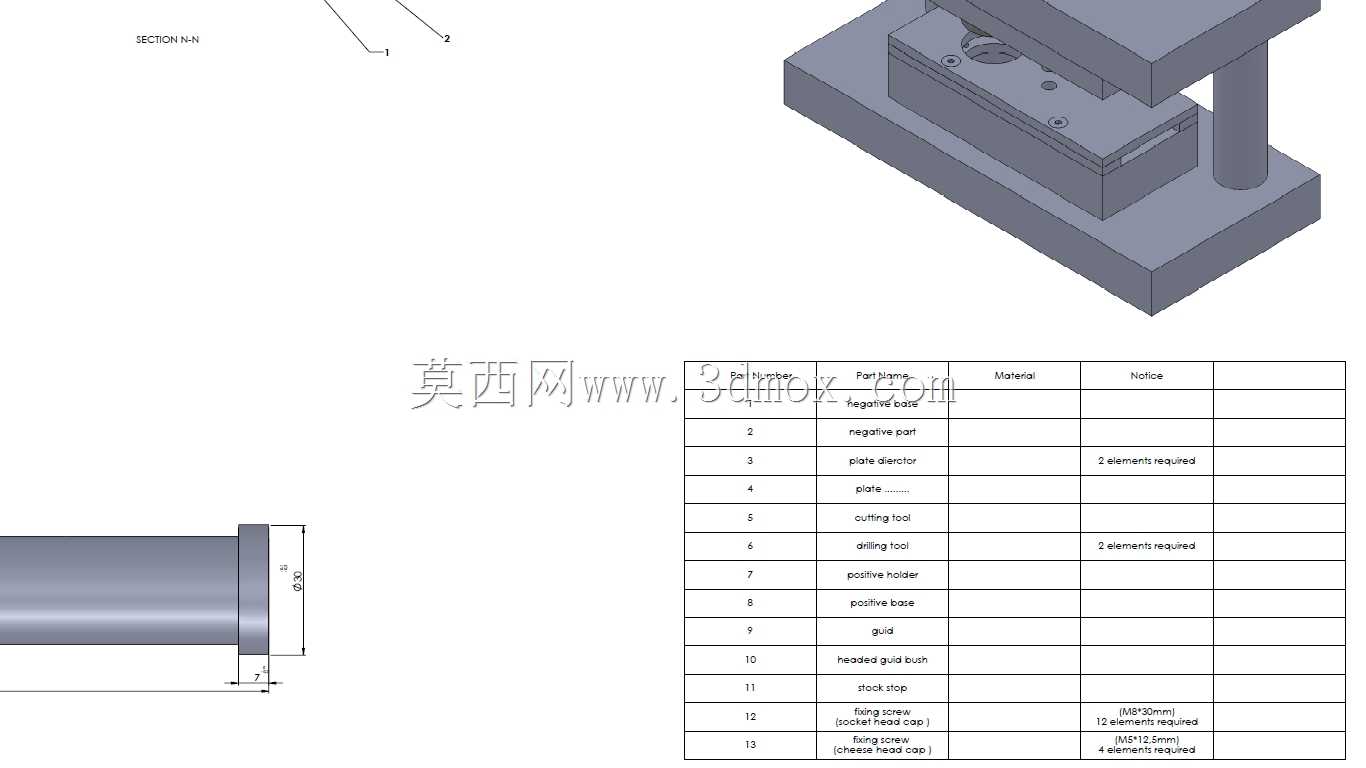

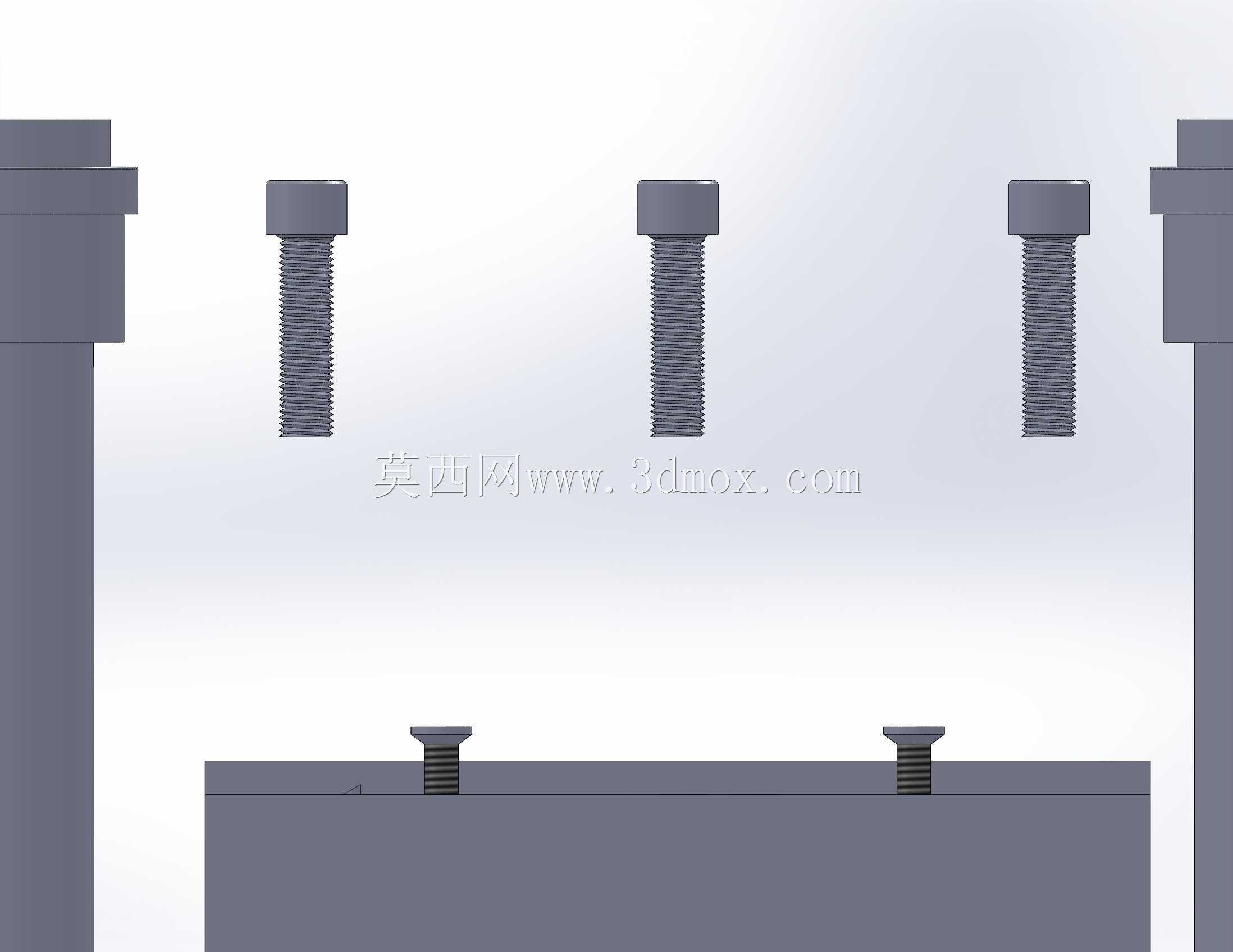

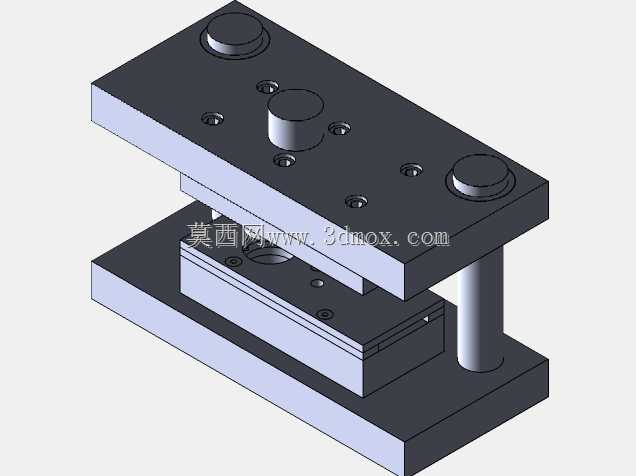

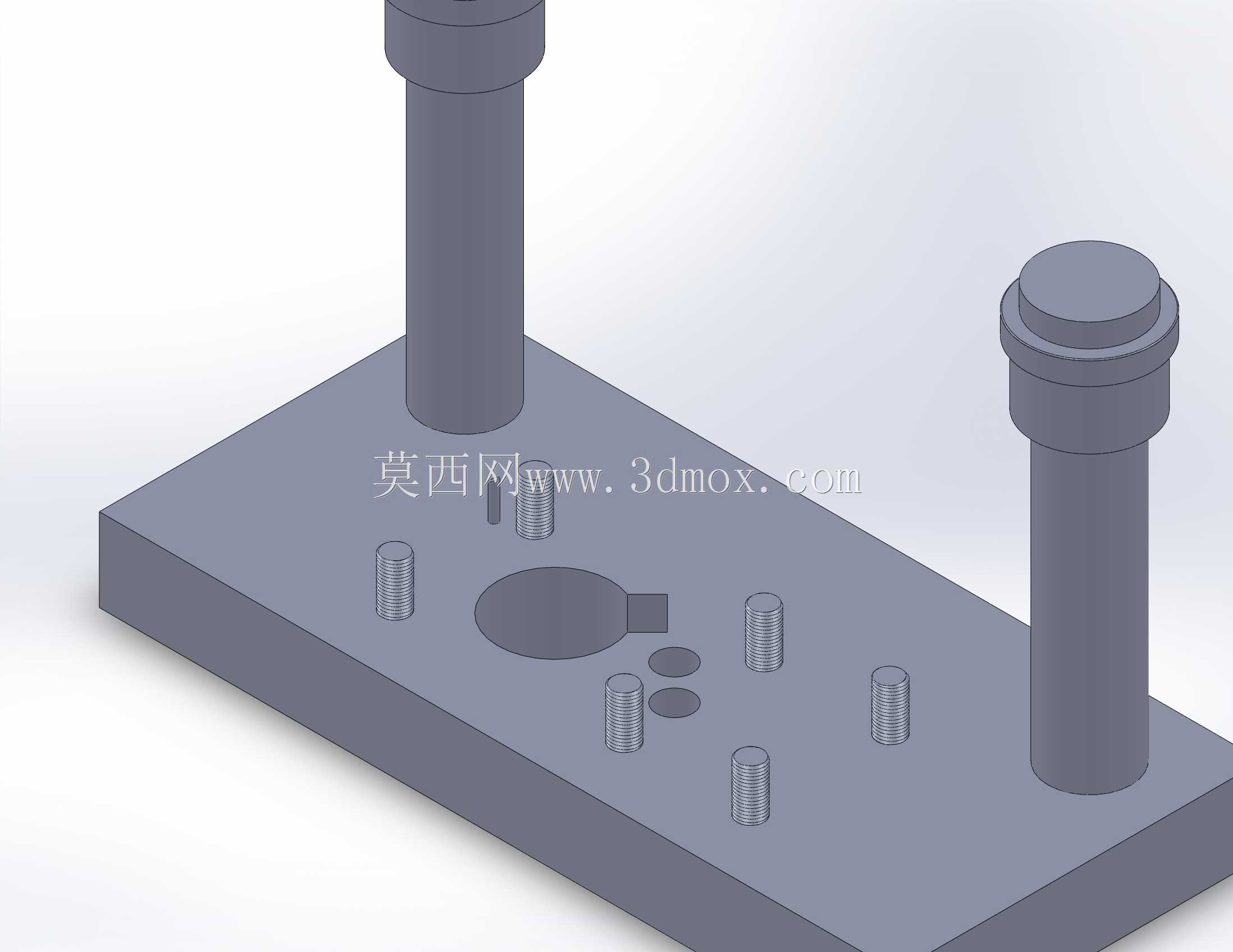

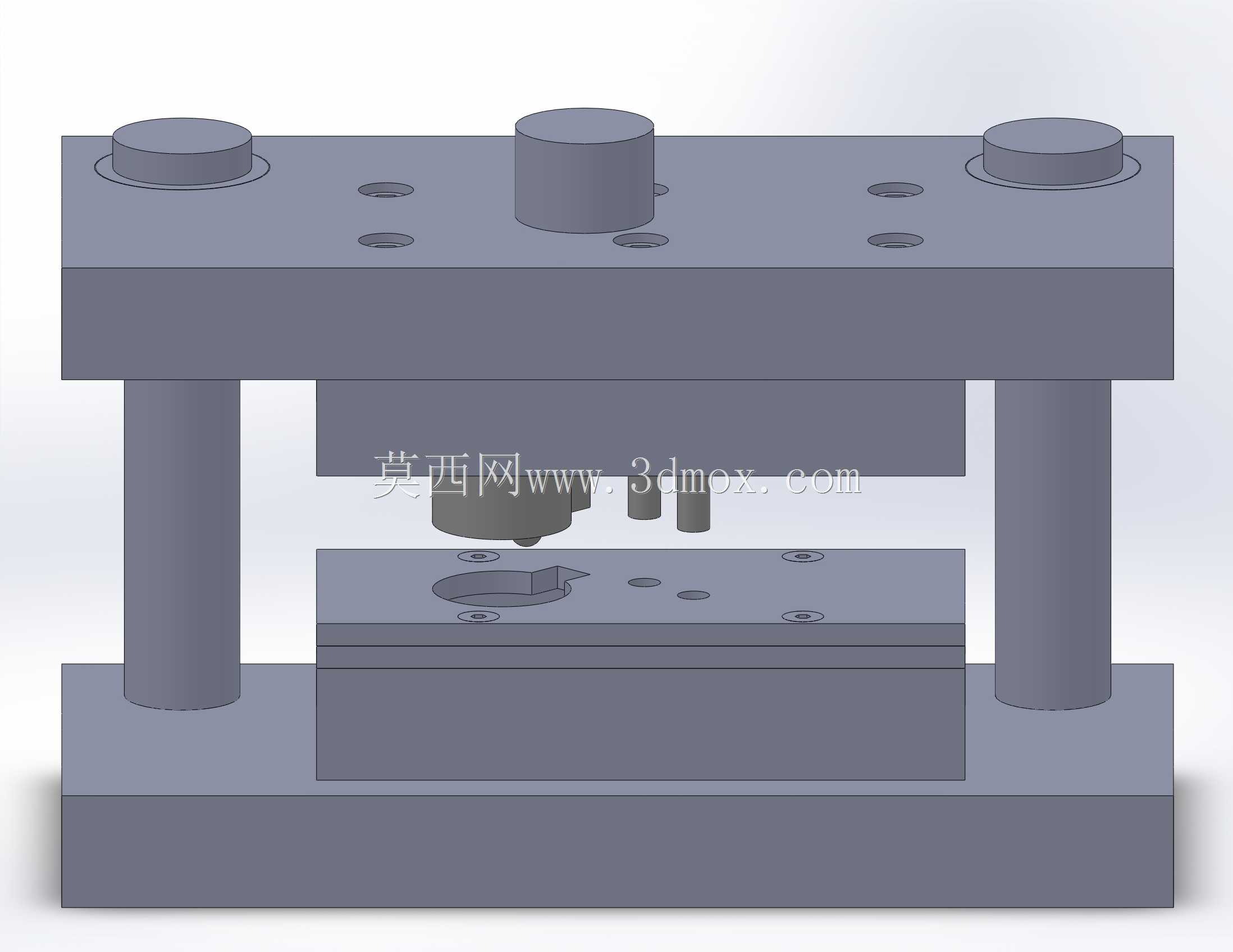

这款简易冲孔模具主要面向小型钣金加工场景，适配小批量薄板类金属零件的O形孔冲压作业，常见于五金零配件加工、小型钣金件试制、电子五金外壳加工等生产环节，可直接安装在普通小吨位压力机上使用，无需复杂的配套工装调整，能够快速完成薄金属板的冲孔工序，替代低效的钻孔、激光切割等小批量加工方式，有效降低小批量生产的加工成本与工序耗时。模具采用经典的两板模架结构，上下模座通过独立导柱实现合模导向，导柱与模座采用过盈配合装配，保证合模过程中凸凹模的同轴度，避免冲孔过程中出现啃模、孔位偏移、毛刺过大等常见冲压问题。上模部分集成了冲孔凸模与弹性压料组件，三个圆形弹性压料块均匀分布在凸模周边，合模时压料块先接触钣金毛坯，将毛坯牢牢压紧在凹模表面，防止冲孔过程中薄板材料发生翘曲、移位，保证冲孔断面的平整度与尺寸精度；凸模采用台阶式固定结构，装配在上模座的安装孔内，拆卸更换便捷，可根据加工需求更换不同直径的凸模，适配不同尺寸的O形孔加工需求。下模部分设置对应尺寸的凹模镶块，凹模孔口采用斜度落料设计，冲裁下的废料可顺着斜度孔直接从下模座的落料孔排出，无需额外清理废料，避免废料堆积在型腔内影响后续冲压作业。整体模架采用矩形方正结构，安装边界规整，上下模座的安装孔位按照常规小吨位压力机的工作台尺寸设计，可直接通过压板固定在压力机工作台面，无需额外加工安装转接板；模架整体闭合高度适配常规10吨到25吨的开式压力机参数，无需对设备进行改造即可直接投入使用。模具的核心设计思路是简化非必要结构，在保证冲孔精度与基础使用寿命的前提下，尽可能压缩模具的制造成本与装配难度，所有零部件均采用常规标准件与易加工的板类零件，加工难度低，后期维护更换配件成本低廉，非常适合小型加工户、新产品试制车间的小批量冲孔作业需求，针对厚度0.5mm到2mm的冷轧钢板、铝板、铜板等常用薄板材料，都能稳定完成冲孔作业，冲出的孔位边缘光滑，毛刺高度符合常规五金件的验收标准，无需额外的去毛刺工序即可直接进入下一道加工环节。
