圆盘类容器口部切边拉拔成型模具结构

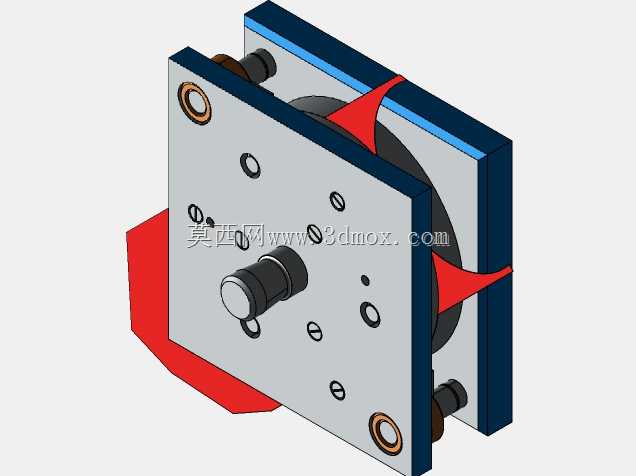

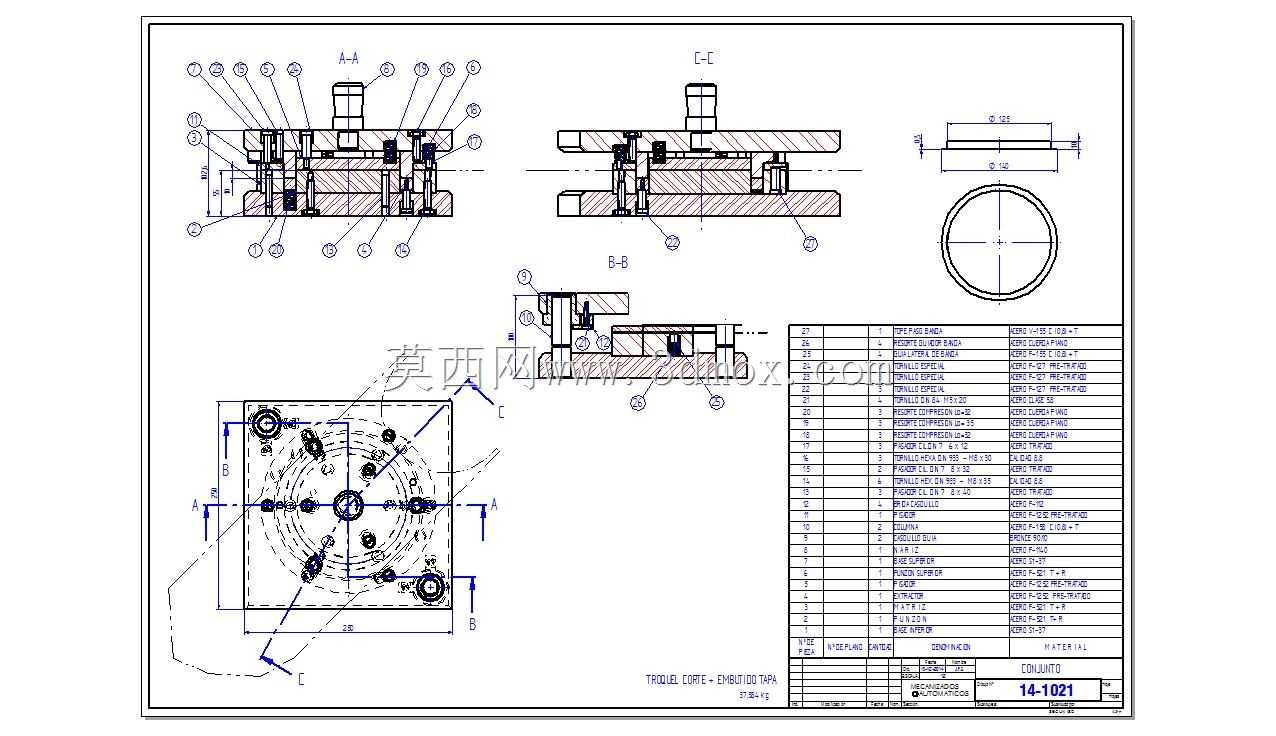

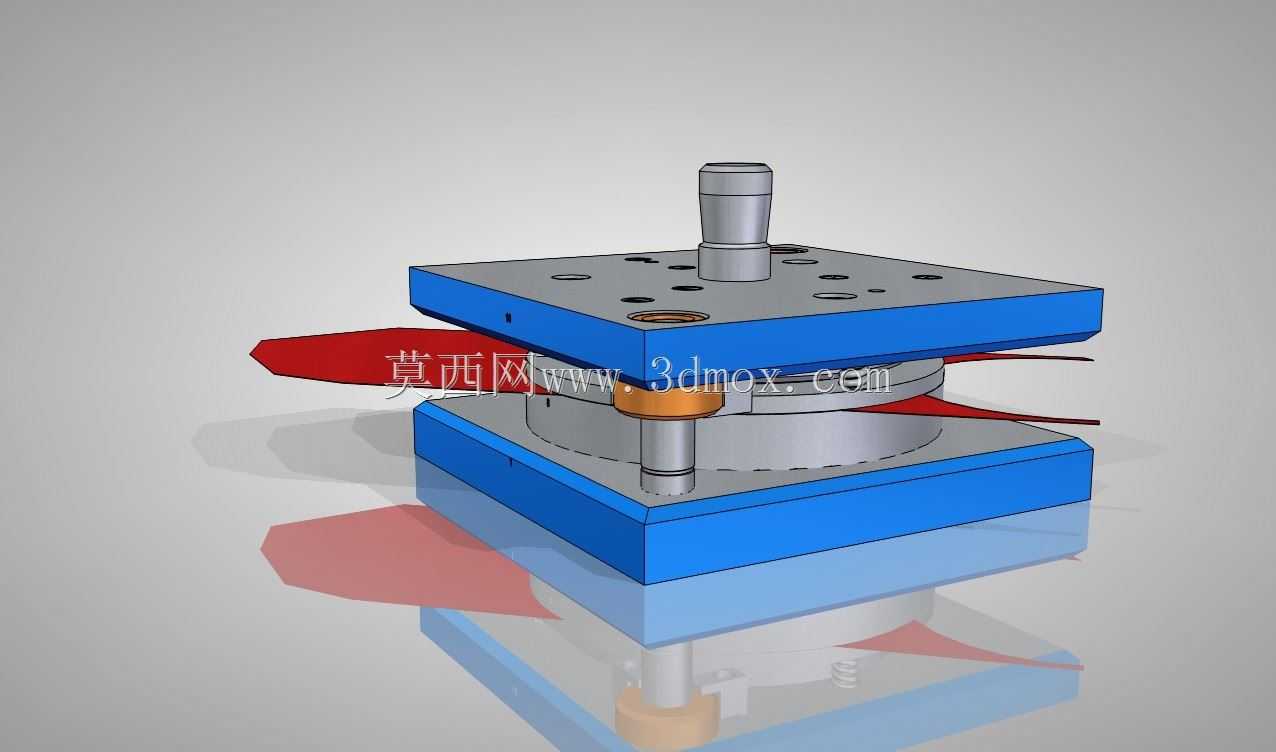

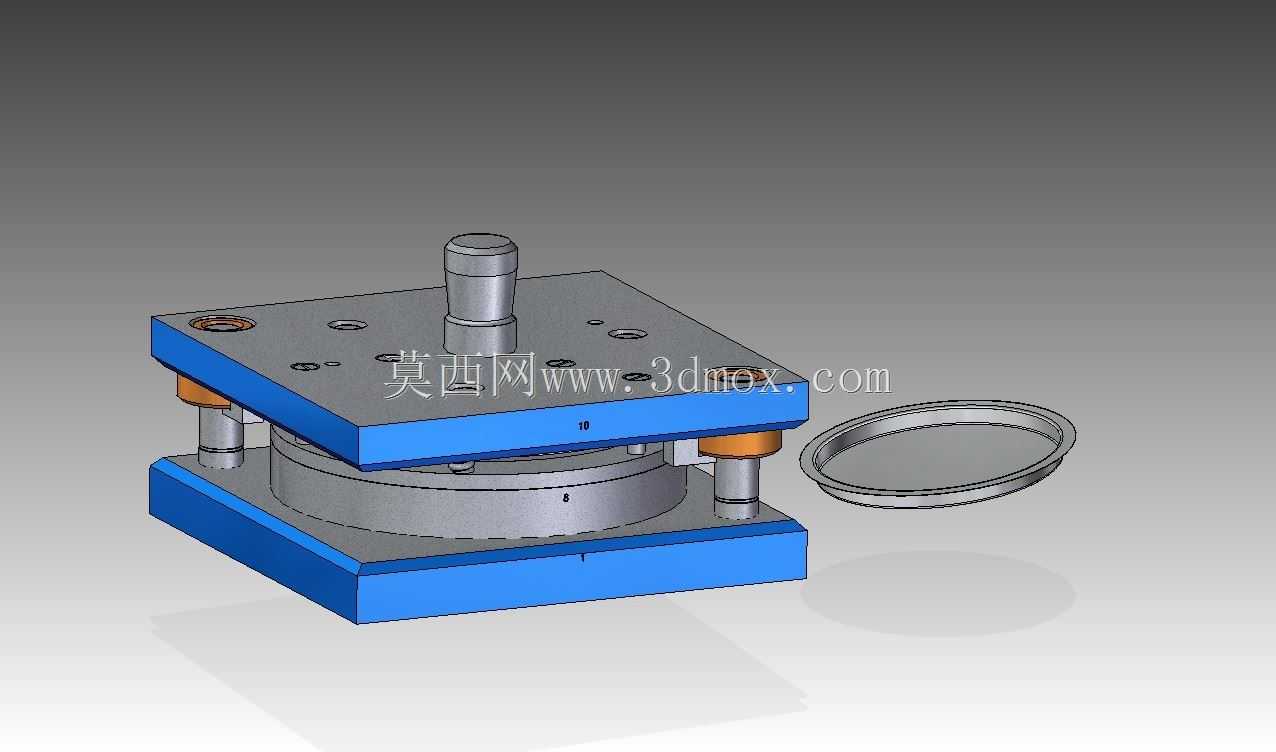

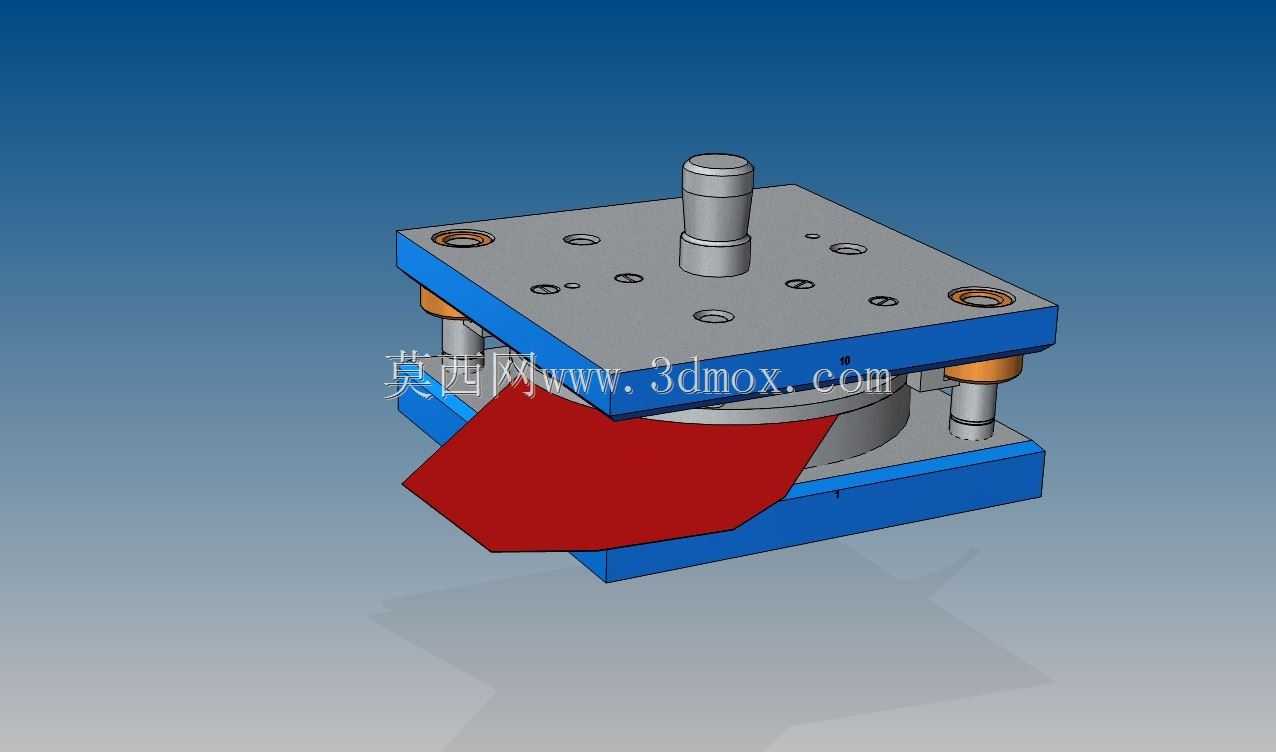

该套模具主要应用于金属包装制品加工领域，针对薄壁圆盘状金属容器的口部成型工序设计，常见于日用金属器皿、食品包装罐体、小型密封金属容器的量产加工场景，可适配马口铁、铝合金薄板、冷轧薄钢板等多种常用冲压板材的加工需求，在中小规格浅拉深容器的生产线中承担核心成型工序作用。模具整体采用标准后侧导柱模架结构，上下模座通过对称布置的导柱导套实现精准合模导向，导柱配套耐磨铜套与缓冲限位结构，可承受连续冲压过程中的侧向载荷，保证长期高频作业下的合模精度，避免刃口偏磨导致的产品口部毛刺、切边不齐等质量问题。模具核心功能分为两个连贯作业工序，上模随压力机滑块下行过程中，首先通过定位结构将前置工序拉深出的容器坯件精准固定在凹模工位，先完成容器口部多余飞边的环切冲裁，去除拉深工序遗留的不齐整边缘，随即通过拉拔成型镶件对切边后的口部进行向内收边拉拔，将口部加工出适配后续卷边、封盖工序的规整嵌入结构，一次合模即可完成两道工序，减少工件二次装夹带来的定位误差，有效提升单工序加工效率与产品成型一致性。设计过程中重点考虑了薄壁件加工的防变形需求，切边刃口采用斜刃冲裁结构，降低冲裁瞬间的冲击力，避免薄壁容器侧壁受挤压出现凹陷变形；拉拔工位设置了弹性压料装置，在拉拔过程中始终保持对容器侧壁的稳定支撑，防止口部收边时出现侧壁起皱、壁厚不均的问题。模具整体安装边界适配常规开式可倾压力机的工作台尺寸，模柄采用标准规格设计，可直接与压力机滑块装夹固定，上下模座预留有标准T型槽安装位，无需额外加工转接板即可完成产线装夹调试；模具的成型镶件采用分体式设计，刃口与拉拔工作面均采用硬质合金镶块结构，磨损后可单独拆卸更换，大幅降低模具后期维护成本与停机维护时间，适配大批量连续生产的作业需求。
