定子铁芯加工用线圈焊机支撑机械臂结构

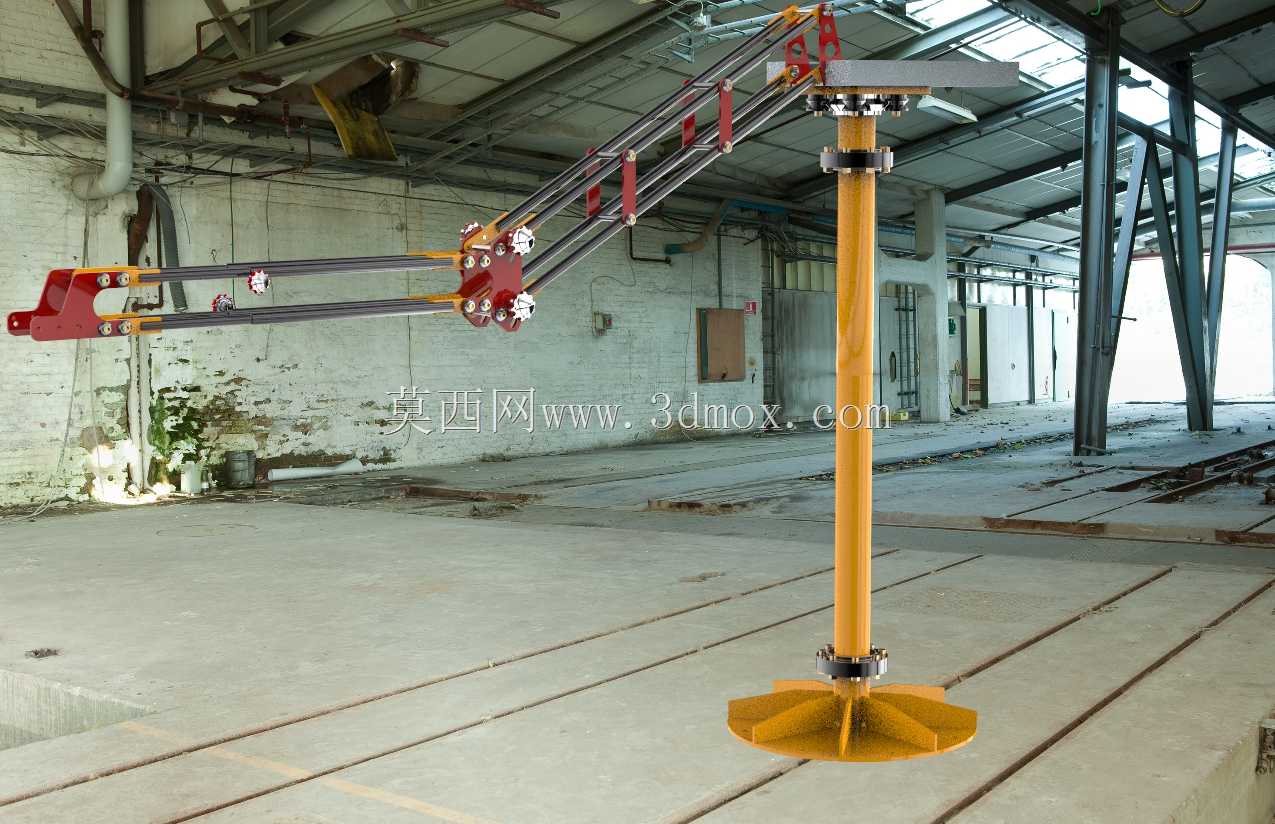

这款支撑机械臂主要应用于电机定子制造环节的线圈焊接工序，在定子铁芯嵌线完成后的端部焊接作业场景中，承担焊具的稳定承载与多工位精准移位功能，适配中小型电机定子的批量生产流水线，可在车间固定工位完成安装后，配合自动焊接主机完成定子线圈端部的多焊点连续作业，替代传统人工持焊枪的操作模式，大幅降低焊接过程中的手部抖动带来的虚焊、焊穿问题，同时减少焊接弧光、高温飞溅对操作人员的职业伤害。设备整体采用立式立柱加折叠伸展臂的结构布局，底部为花瓣式落地支撑座，可通过地脚螺栓与车间混凝土地面刚性固定，安装时需保证立柱垂直度偏差不超过千分之一，避免臂体伸展后出现末端下垂偏移；立柱主体采用空心圆管型材制作，内部预留走线空间可容纳焊接线缆、控制气路管线，臂体与立柱的连接部位设置多组可调锁紧抱箍，可根据不同规格定子的铁芯高度，灵活调整臂体的整体安装高度，适配从80机座到250机座的常见工业电机定子加工需求。臂体部分采用平行四边形连杆结构设计，多段臂节通过带密封轴承的铰接点连接，伸展后最大作业半径可覆盖直径1.2米范围内的环形焊接区域，完全匹配常规定子铁芯端部的环形焊点分布特征，臂体上配套设置的气弹簧辅助支撑结构，可平衡臂体自身重量，操作人员仅需施加极小的力即可拖动焊具到达指定焊点位置，同时在任意伸展位置都能实现无外力自锁，不会出现臂体滑移下坠的情况。设计过程中重点考量了焊接作业的特殊工况，臂体所有外露金属部件都做了耐高温防飞溅涂层处理，铰接部位加装耐高温防尘护套，避免焊接飞溅的焊渣进入铰接缝隙造成卡滞，臂体末端设置标准焊具安装法兰，可适配市面上主流的氩弧焊、电阻焊焊头，也可根据工艺需求加装视觉定位模块实现焊点的自动识别定位。安装边界方面，设备固定后所需的地面安装区域为直径1米的圆形空间，臂体完全收回时整体占地不超过0.3平方米，不会过多占用车间流水线的排布空间，立柱顶部可根据需求加装吊装吊环，方便设备的转场移位与安装调试，整体结构无复杂电控元件，纯机械结构的设计故障率极低，日常仅需定期对铰接点加注高温润滑脂即可完成维护，非常适合中小型电机制造车间的长期连续作业使用。
