ER型夹紧螺母多规格结构设计

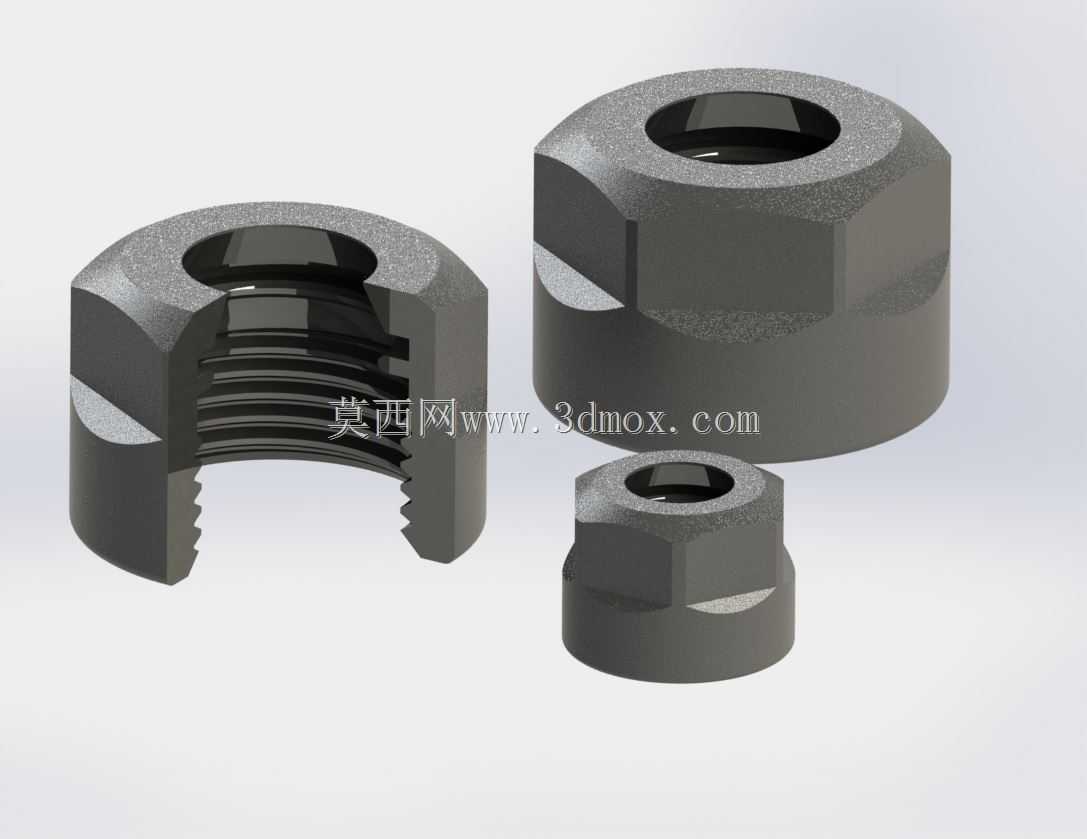

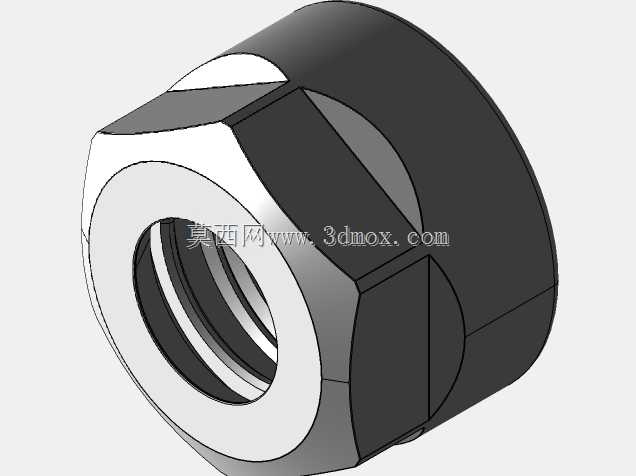

在数控加工、工装夹具配套、精密机械装配领域，ER型夹紧螺母是筒夹装夹系统里不可或缺的核心锁紧部件，这类螺母主要配套ER弹性筒夹使用，广泛应用于加工中心主轴、雕刻机主轴、车床刀架、专用工装的刀具装夹环节，承担着锁紧筒夹、固定刀具或工件柄部的关键作用，其锁紧可靠性直接决定加工过程中刀具的跳动精度、装夹刚性，进而影响最终加工面的质量与加工过程的稳定性。本次呈现的不同规格ER夹紧螺母，覆盖了常规加工场景常用的尺寸区间，其中ER20规格适配对应直径的ER筒夹，匹配M25×1.5的螺纹连接规格，可满足多数中小型直径铣刀、钻头、丝锥的装夹需求，不同尺寸的螺母可对应不同规格的ER筒夹，适配从微小直径精加工刀具到大直径粗加工刀具的装夹跨度，覆盖雕铣、钻孔、攻丝、磨削等多类加工工序的装夹要求。从功能特性来看，这类ER夹紧螺母采用了偏心锁紧的结构逻辑，螺母旋合过程中会通过内锥面与ER筒夹的外锥面配合，逐步挤压筒夹产生均匀的径向收缩变形，从而抱紧穿过筒夹内孔的刀具柄部，相比普通六角螺母的锁紧方式，这种锥面配合的结构可以实现更大的锁紧接触面积，让夹紧力分布更均匀，有效降低刀具装夹后的径向跳动量，同时避免局部应力集中导致的筒夹碎裂、螺母滑牙问题。螺母外侧设计的对称扳手卡位结构，适配专用ER扳手施加锁紧力矩，既可以保证足够的锁紧力防止加工过程中螺母松脱、刀具打滑，又能避免过度锁紧导致的螺母螺纹损伤、筒夹变形失效。从设计思路上，这类螺母在结构设计时充分考虑了实际使用中的工况需求：螺母的外形做了切边处理，既可以减少螺母旋合过程中与周边工装部件的干涉，又能为扳手提供稳定的受力卡位；内螺纹采用标准公制细牙螺纹设计，细牙螺纹的螺距更小，自锁性能更优异，在机床主轴高速旋转产生振动的工况下，能有效降低螺母自行松脱的风险；螺母的内锥面角度与标准ER筒夹的外锥角度完全匹配，保证锥面贴合率达到使用要求，避免因锥面贴合不良导致的夹紧力不足、跳动超差问题。从安装边界来看，不同规格的ER螺母对应明确的安装尺寸要求，以ER20规格为例，其螺纹规格为M25×1.5，安装时需要匹配对应螺纹规格的主轴端或夹具座，螺母的最大外径、总高度都有严格的尺寸控制，确保螺母旋紧后不会突出主轴端面过多，避免加工过程中螺母与工件、夹具护罩产生碰撞干涉；安装时需要注意螺母与筒夹的配合顺序，先将筒夹卡入螺母的卡槽内再整体旋入螺纹座，避免筒夹偏斜导致的锁紧失效。这类螺母除了在机床主轴上使用，还可以应用于专用工装的工件定位夹紧、3D打印设备的耗材锁紧、自动化设备的轴类零件固定等场景，凭借可靠的锁紧性能、统一的标准互换性，成为精密机械装夹领域应用极广的基础五金配件。
