大型工业袋式除尘过滤设备结构设计

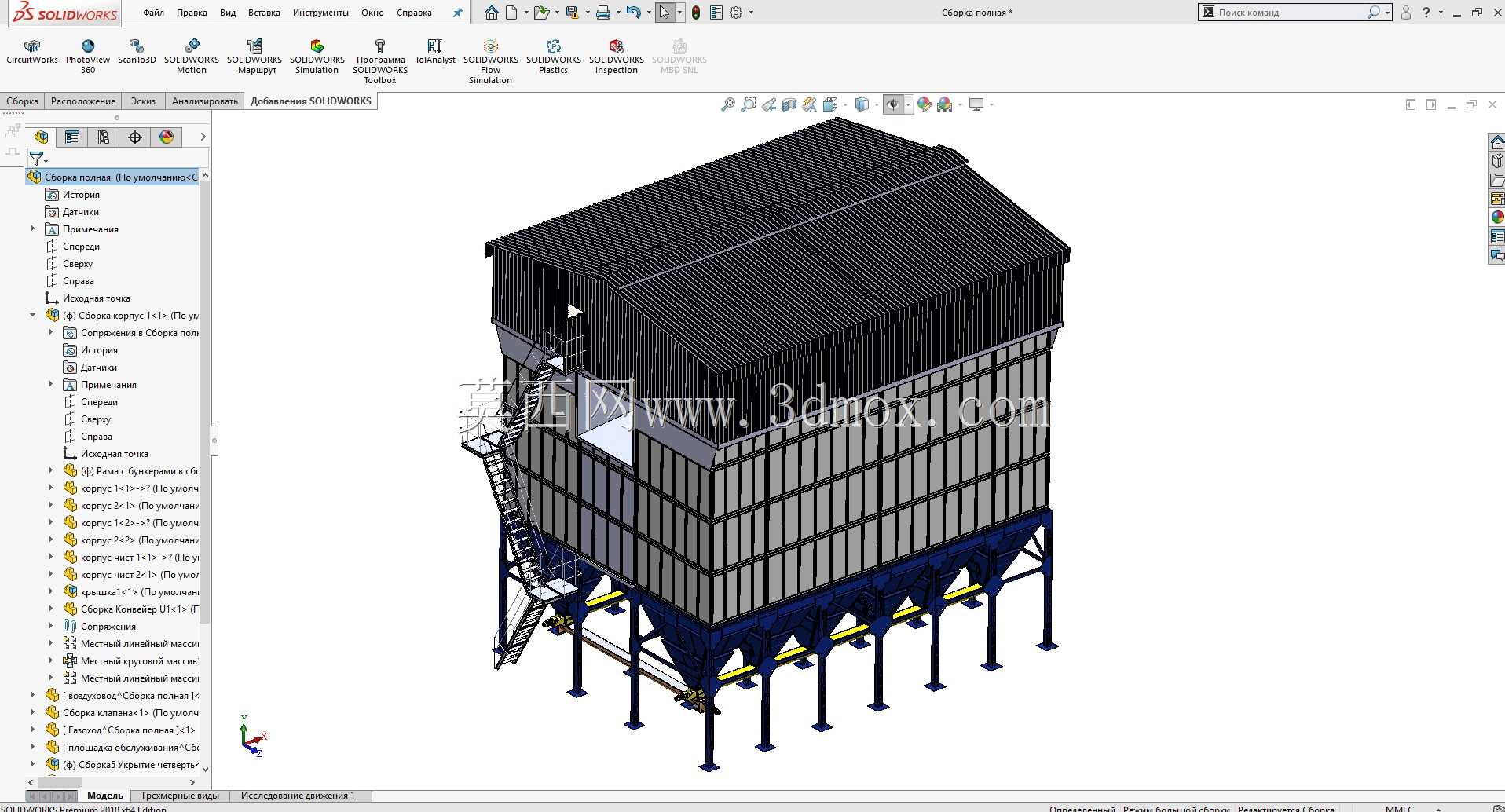

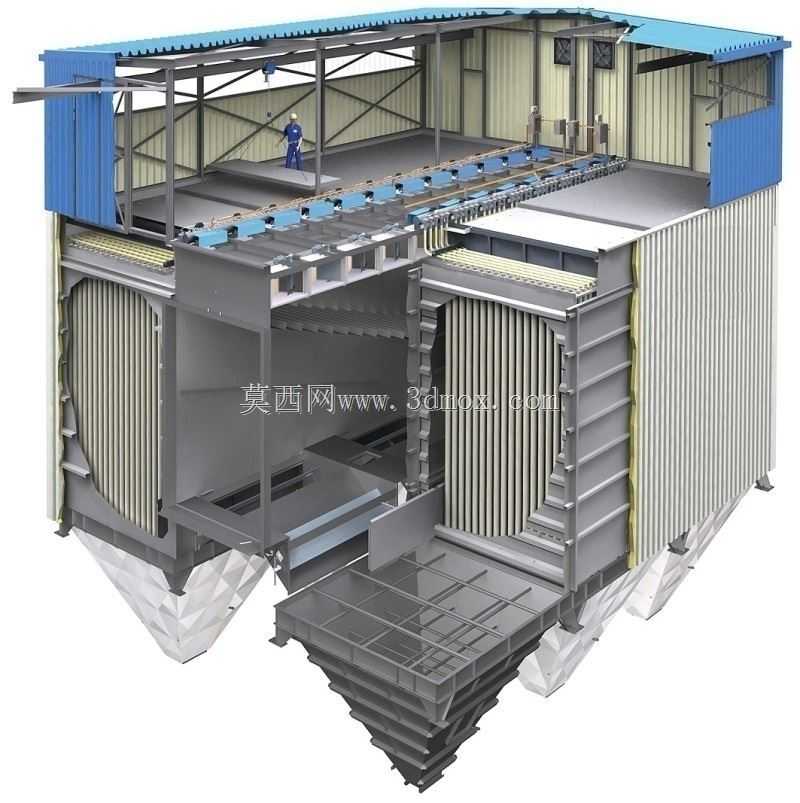

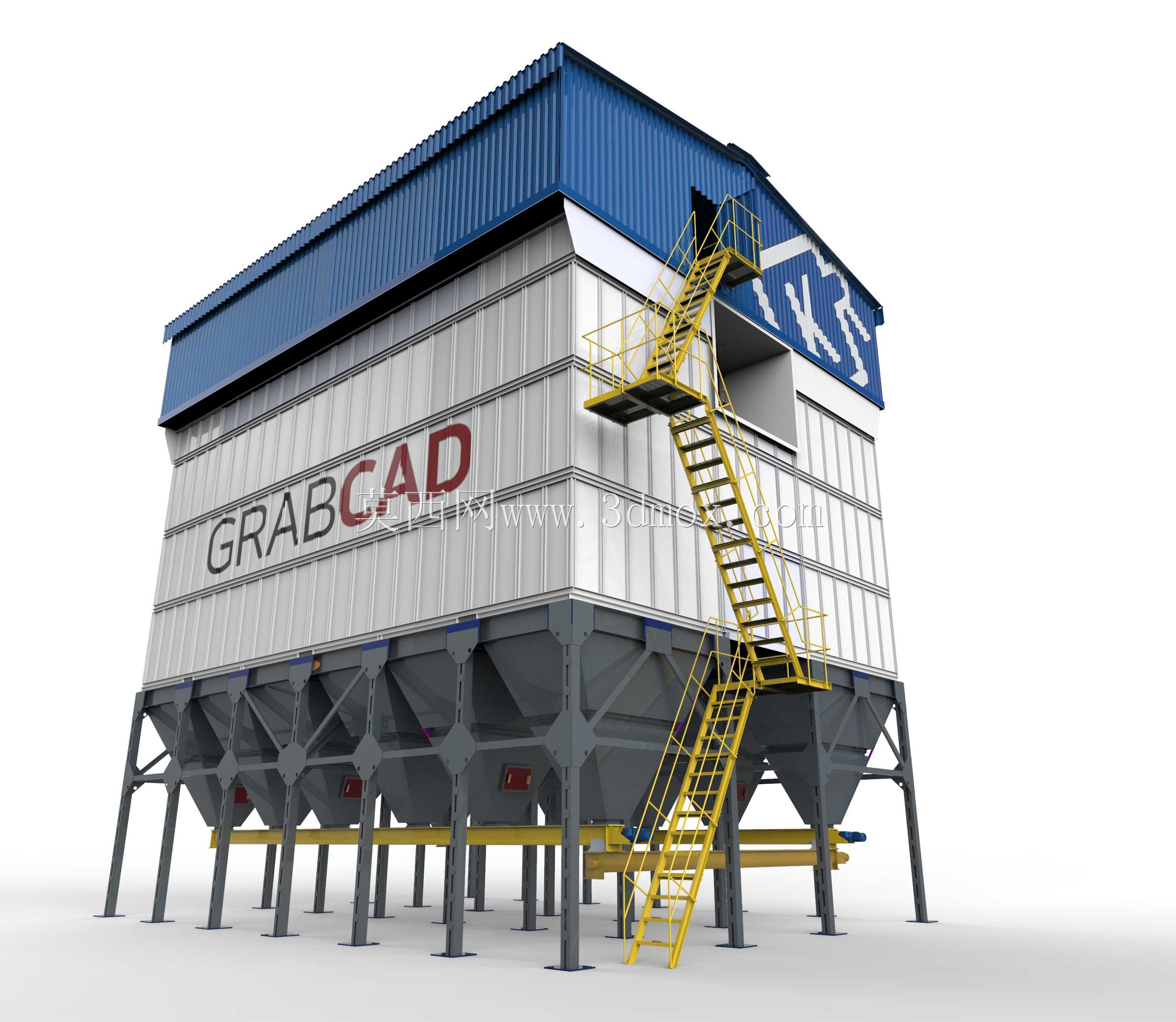

该设备主要应用于冶金、建材、化工、火电、粮食加工等存在大量粉尘产生的工业生产场景，可有效捕集生产过程中散逸的细微粉尘颗粒，既满足车间生产环境的职业健康防护要求，也能实现工业尾气的达标排放，避免无组织粉尘排放对周边大气环境造成影响，是工业生产环节粉尘末端治理的核心配套设备。设备采用上箱体、中箱体、下灰斗分段式模块化结构设计，上部为净气室与喷吹清灰机构安装区域，中部为过滤袋布置的过滤仓室，下部为多斗式锥形灰斗用于收集沉降下来的粉尘，侧面设置带安全防护栏的斜爬梯连通各层操作平台，方便运维人员定期检查滤袋状态、检修清灰机构。设计过程中充分考虑现场安装的运输边界，整体采用模块化分片拼接结构，单块壁板尺寸适配常规货运车辆的运输限界，到场后可通过螺栓快速拼接组装，无需大型起重设备长期驻场配合。设备整体支撑采用型钢焊接的框架式支腿结构，支腿底部预留与土建基础预埋板连接的安装孔位，可根据现场场地条件调整支腿高度，适配不同的输灰设备安装空间需求。过滤单元采用阵列式排布设计，在有限的仓室空间内最大化布置过滤面积，在保证处理风量满足设计要求的前提下，尽可能压缩设备整体占地面积，降低生产企业的场地占用成本。灰斗部分采用大倾角锥形设计，避免粉尘在斗壁积灰搭桥，每个灰斗下部配置卸灰阀接口，可配套螺旋输送机或气力输灰装置实现 collected 粉尘的密闭输送，避免卸灰过程产生二次扬尘。设备侧面设置的检修门采用密封胶条压紧结构，保证仓室的密闭性，减少漏风率对除尘效率的影响，顶部防雨棚采用波纹压型钢板制作，可适应户外露天安装的防雨、防积雪要求，无需额外搭建防雨防护棚。整体结构设计充分考虑设备运行过程中的荷载分布，支腿与箱体连接位置做加强筋处理，可承受满灰状态下的整体重量荷载，同时兼顾风载、雪载等户外自然条件的受力要求，保证设备长期稳定运行的结构强度。
