工业大型袋式除尘过滤设备结构设计

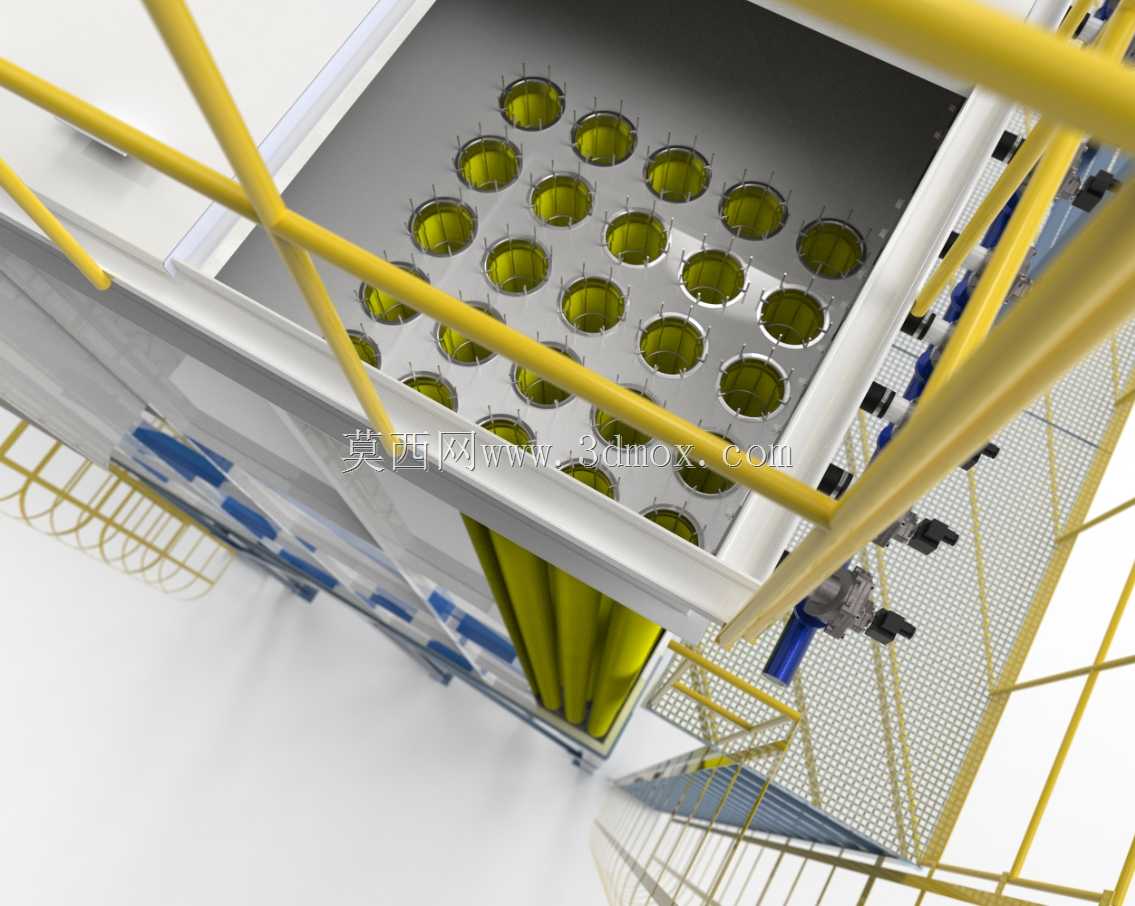

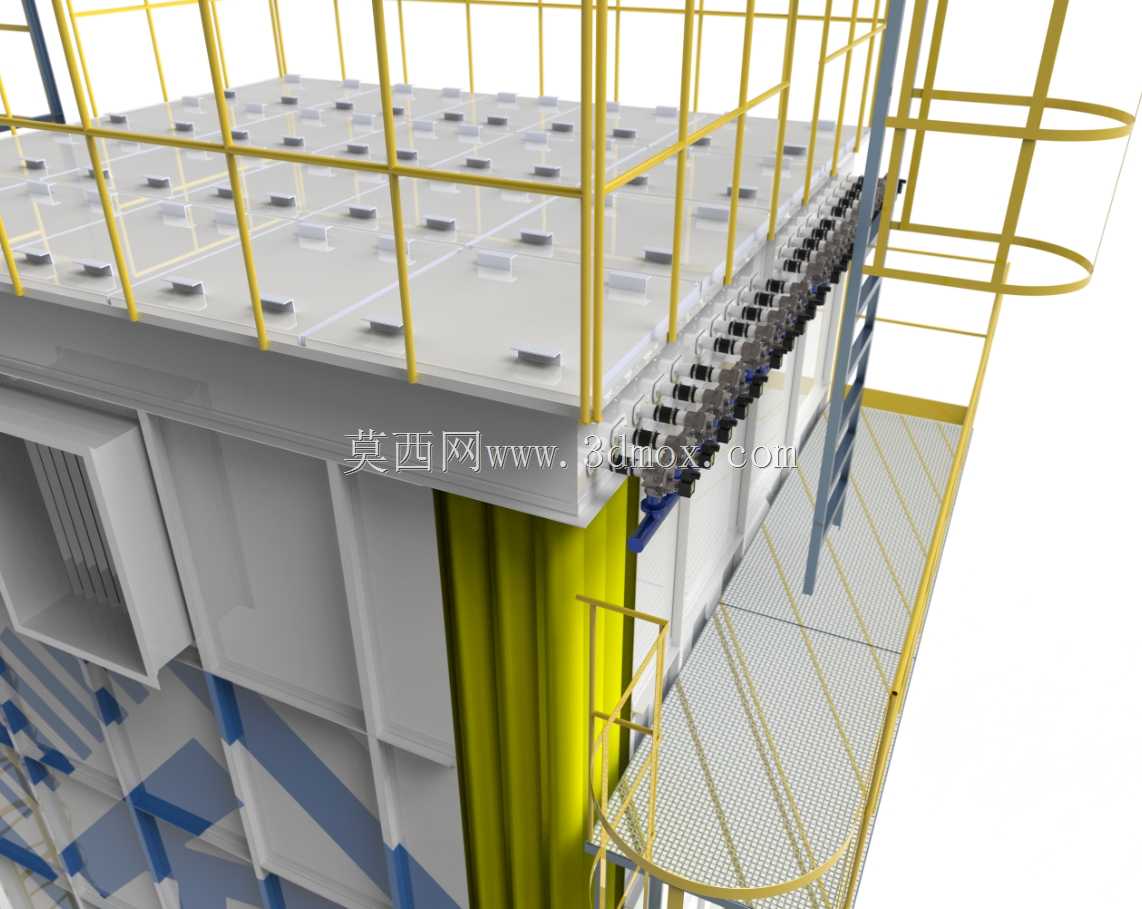

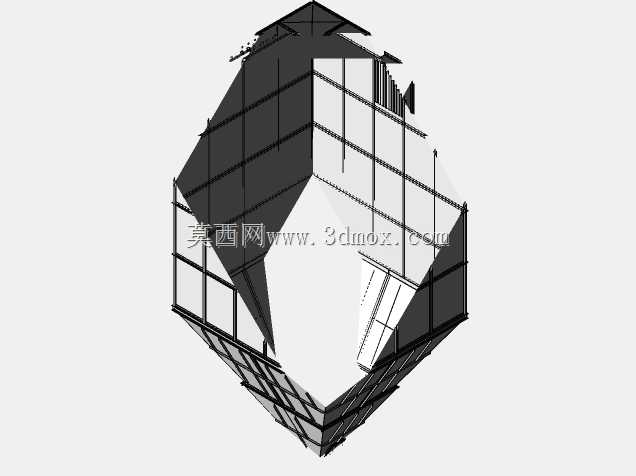

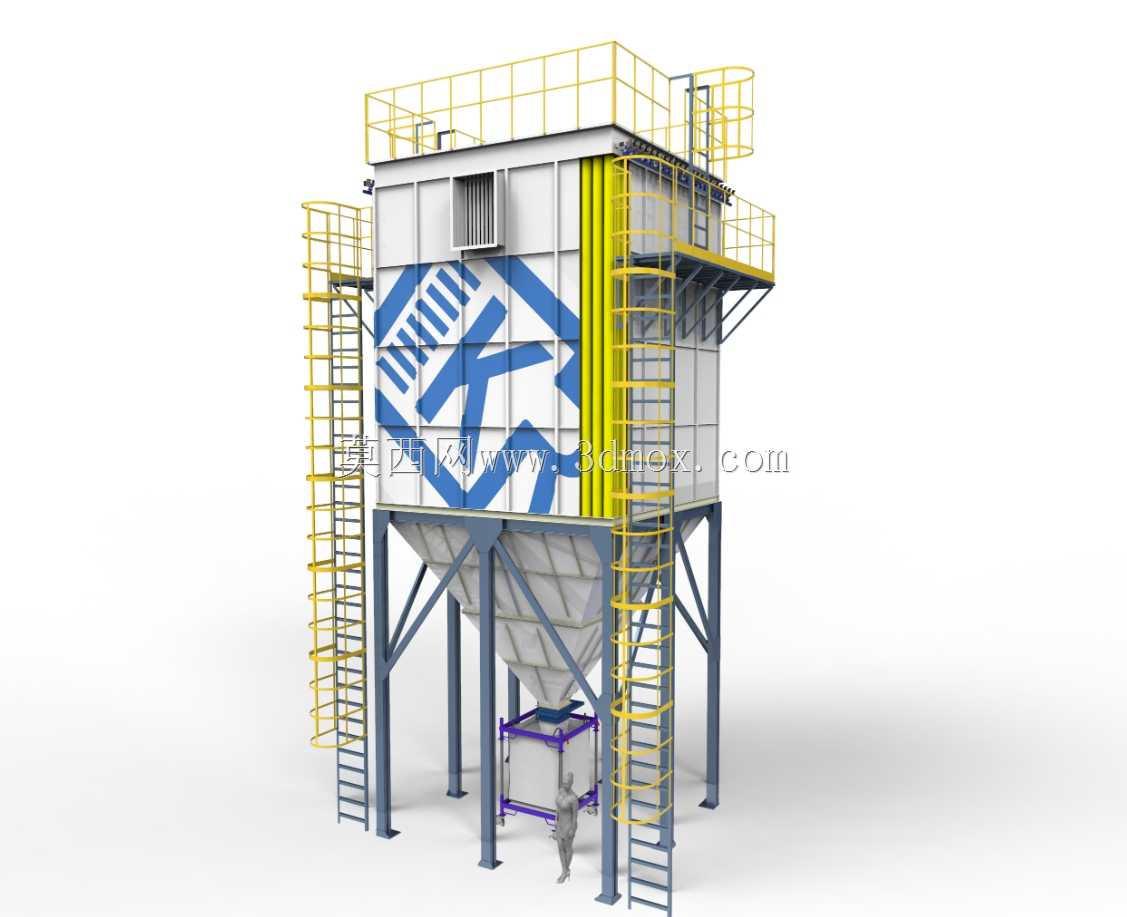

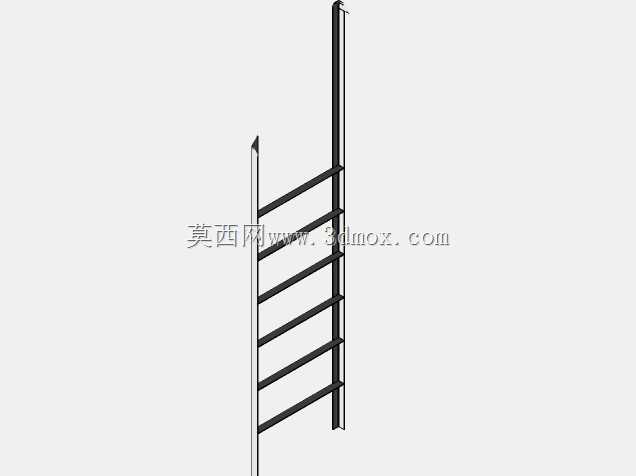

该设备主要应用于冶金、建材、木工、化工、粮食加工等存在大量粉尘产生的工业生产场景，作为车间废气治理、生产工位粉尘收集的核心环保设备，可有效捕集生产过程中散逸的含尘气体，过滤分离气体中的固体粉尘颗粒，避免无组织粉尘排放造成的车间环境污染、职业健康危害，同时也可回收生产过程中有价值的粉状物料，兼顾环保治理与物料回收的双重作用。设备整体采用上箱体、中箱体、下灰斗的三段式模块化结构设计，上部设置净气腔与喷吹清灰机构，中部为设置滤袋的过滤腔室，下部为锥斗形灰斗用于收集沉降的粉尘，侧面配置双组爬梯与顶部检修平台，平台周边设置标准化安全防护栏杆，满足日常运维、滤袋更换、设备检修的操作空间需求，爬梯踏步与平台格栅均采用防滑设计，适配工业厂区复杂的运维作业环境。设计过程中充分考虑含尘气流的走向合理性，进风口设置于中箱体下部位置，含尘气体进入设备后通过气流均布装置均匀分散至各滤袋区域，大颗粒粉尘在重力作用下直接沉降进入下部灰斗，细小粉尘随气流穿过滤袋时被阻留在滤袋外表面，净化后的气体进入上部净气腔后从出风口排出，当滤袋表面粉尘附着到一定厚度时，通过脉冲喷吹机构释放压缩空气瞬间抖落滤袋表面的积尘，让设备持续保持稳定的过滤阻力与处理效率。设备整体采用型钢焊接框架作为承重主体，外覆彩钢板或镀锌钢板作为箱体围护，框架结构经过受力校核，可承受滤袋积灰、设备自重、检修荷载以及室外安装时的风载雪载，下部灰斗设计为大角度锥形结构，避免粉尘在斗壁积附搭桥，灰斗下部配置卸灰接口，可对接卸灰阀、螺旋输送机等输灰设备实现连续排灰。设计时预留了明确的安装边界尺寸，设备支腿按照标准厂房层高设计，底部预留足够的输灰设备安装空间，侧面爬梯与周边建筑、管线预留足够的安全操作距离，顶部检修平台的护栏高度、爬梯护笼均符合工业安全规范要求，设备进出口法兰采用标准化管径设计，可直接对接厂区现有通风除尘管道系统，无需额外进行非标转接设计，整体结构兼顾处理效率、运维便利性与安装适配性，可适配不同风量需求的工业粉尘治理场景。
