立式脉冲滤筒式工业粉尘过滤装置

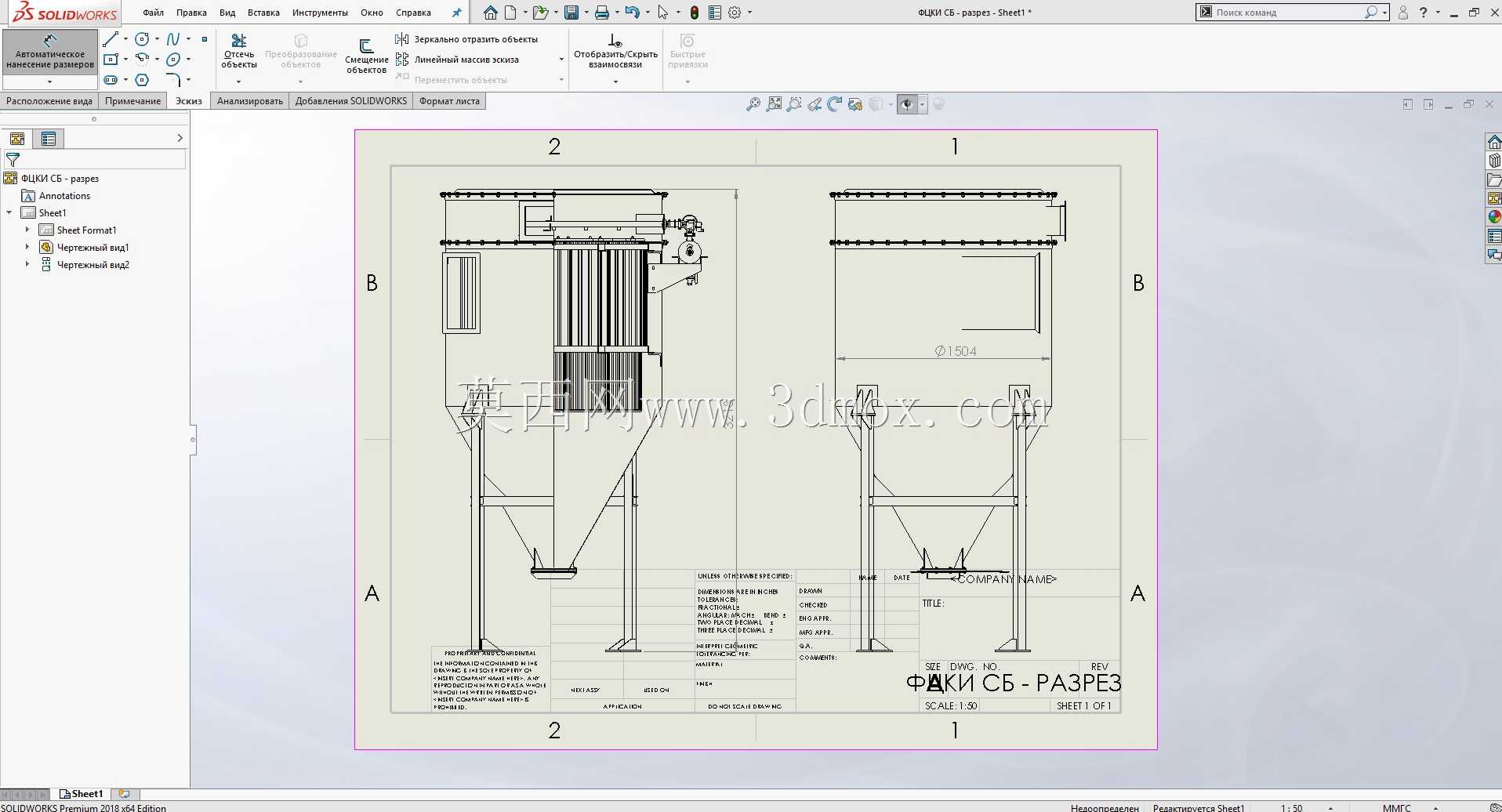

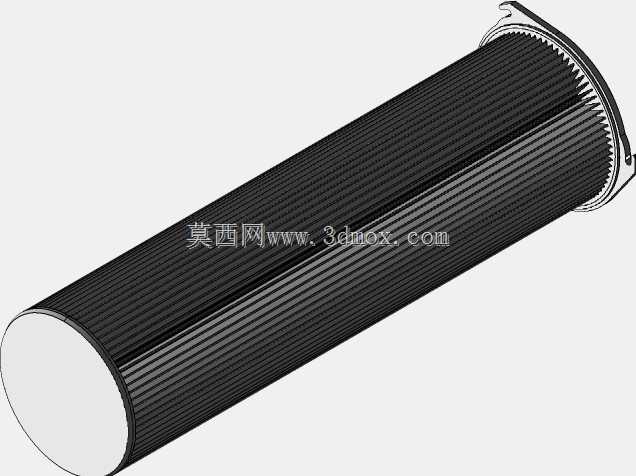

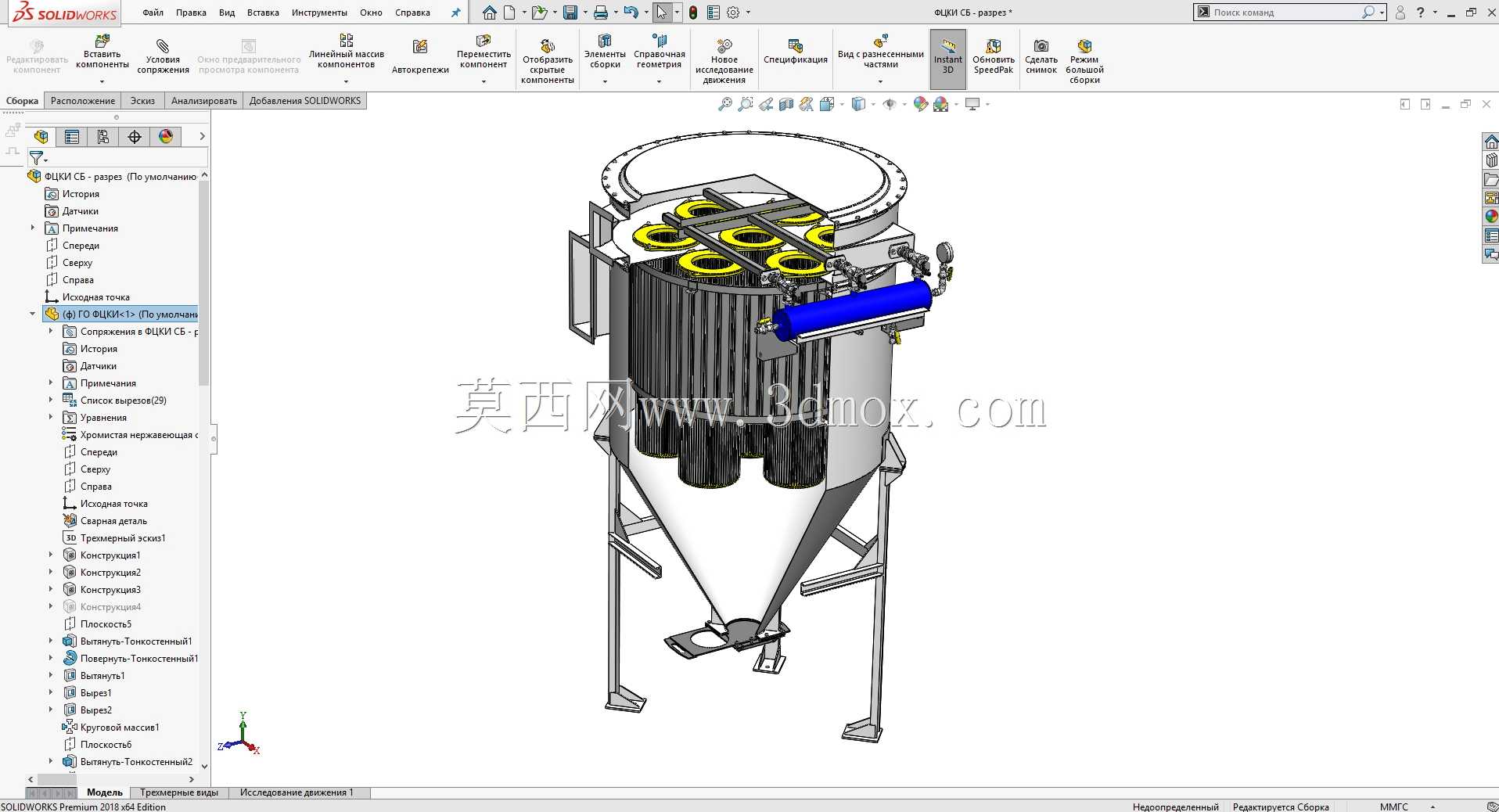

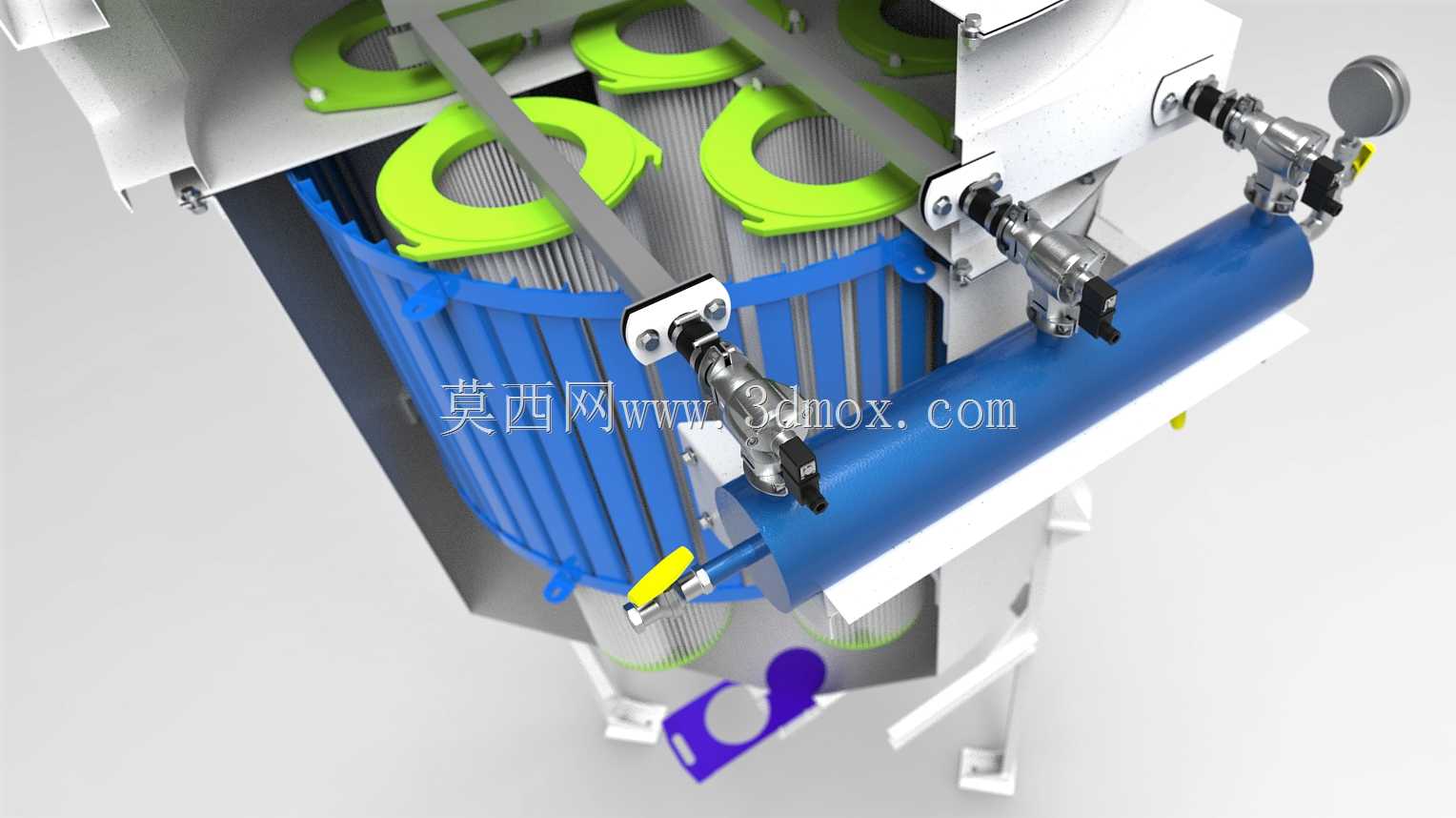

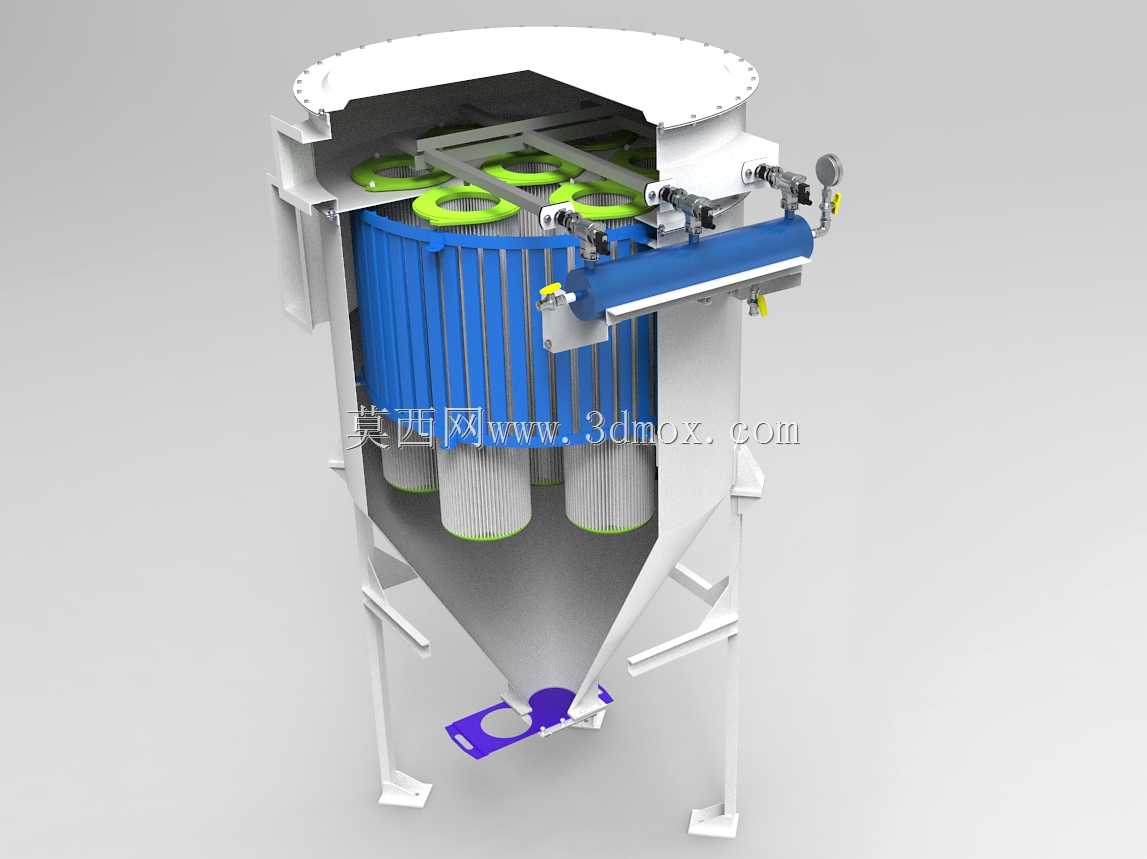

该装置为立式脉冲滤筒除尘设备，主要应用于五金打磨、木工加工、粉体投料、焊接作业等产生悬浮粉尘的工业生产场景，可对含尘气流进行气固分离，捕集作业环境中飘散的工艺粉尘，既保障车间作业人员的职业健康，也能避免粉尘外排造成的大气污染，同时可回收部分有价值的粉体物料，适配中小风量的工位除尘或集中除尘系统。设备整体采用立式圆筒形结构设计，上部为净气腔与脉冲喷吹清灰机构，中部为滤筒安装过滤腔，下部为锥形灰斗收集段，整体通过支腿落地安装，结构紧凑占地空间小，适合厂房层高有限的生产车间布设。设备核心过滤元件采用直径300mm的褶皱式滤筒，相比传统滤袋拥有更大的单位过滤面积，可在相同筒体容积下提升整体处理风量，降低设备运行的过滤风速，减少滤材磨损延长使用寿命。滤筒采用竖直排布安装方式，相邻滤筒预留足够的检修间隙，日常更换滤芯无需进入设备内部，仅需打开上部检修盖板即可完成拆装作业，大幅降低后期运维的人力成本。设备侧部集成的脉冲喷吹系统采用横置布置的喷吹管，对应每支滤筒中心设置精准喷吹孔，配套的脉冲阀可在设备运行过程中定时释放高压压缩空气，瞬间形成的反向气流可将滤筒外表面附着的粉尘层吹落，落入下部锥形灰斗，灰斗侧壁设置的振动组件可避免潮湿粉尘粘附架桥，保障落灰顺畅，灰斗底部设置快开式卸料接口，可直接对接集尘桶或密闭输灰装置，避免清灰过程产生二次扬尘。设备顶部设置的检修平台与护栏，可方便运维人员定期检查喷吹机构与压力表运行状态，侧部配置的压差表可实时反馈滤筒的积灰状态，帮助运维人员调整脉冲清灰的周期与喷吹压力，在保障除尘效率的同时降低压缩空气耗量。设备的进出口可根据现场风管走向灵活调整法兰方位，适配不同车间的管线布局，整体安装边界规整，无需额外做复杂的混凝土基础，仅需平整硬化地面即可完成固定安装，设备整体做喷塑防腐处理，可适配多数常规工业车间的腐蚀环境，长期运行不易出现壳体锈蚀漏风的问题。
