工业脉冲滤筒除尘装置结构设计

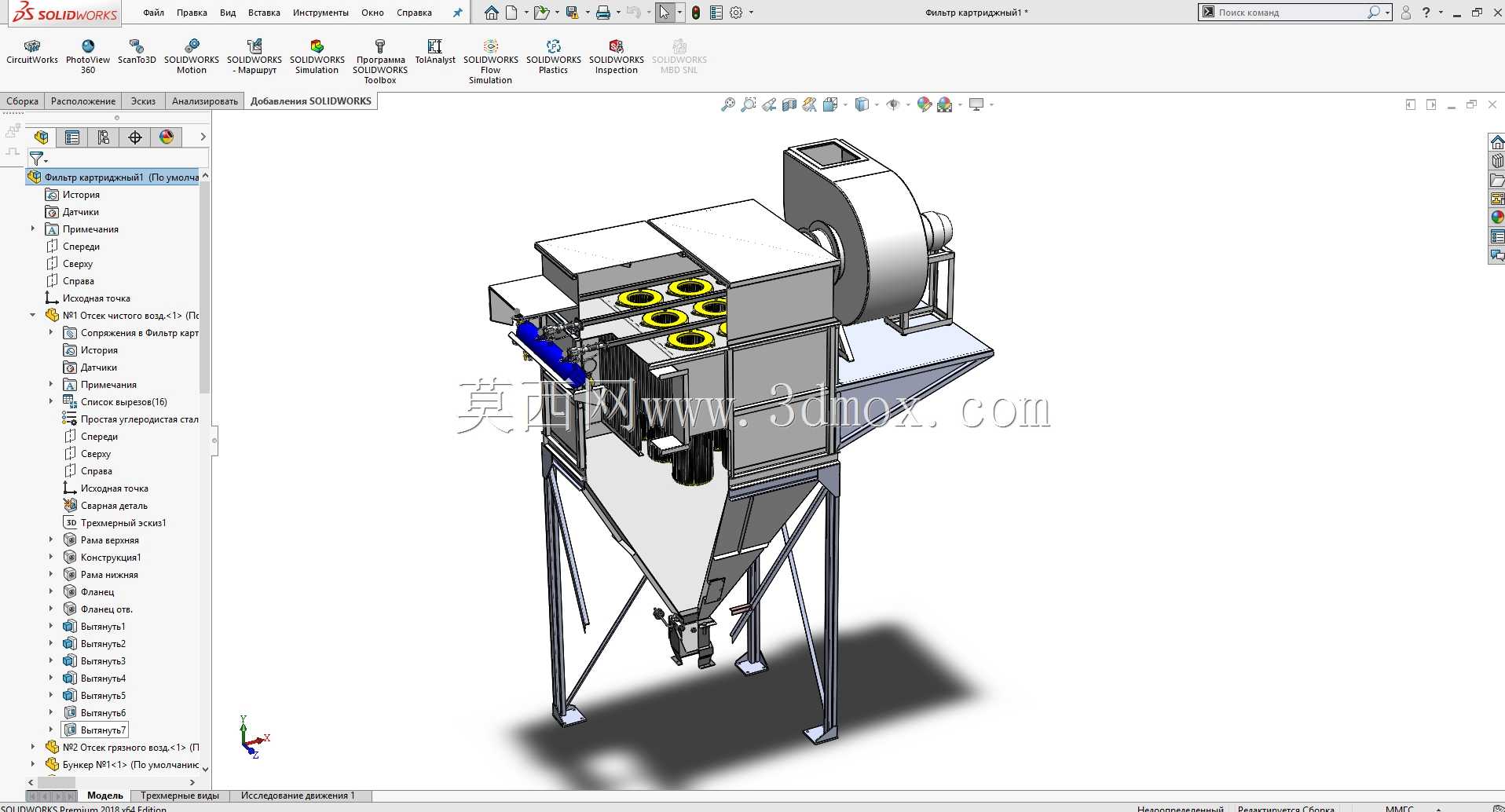

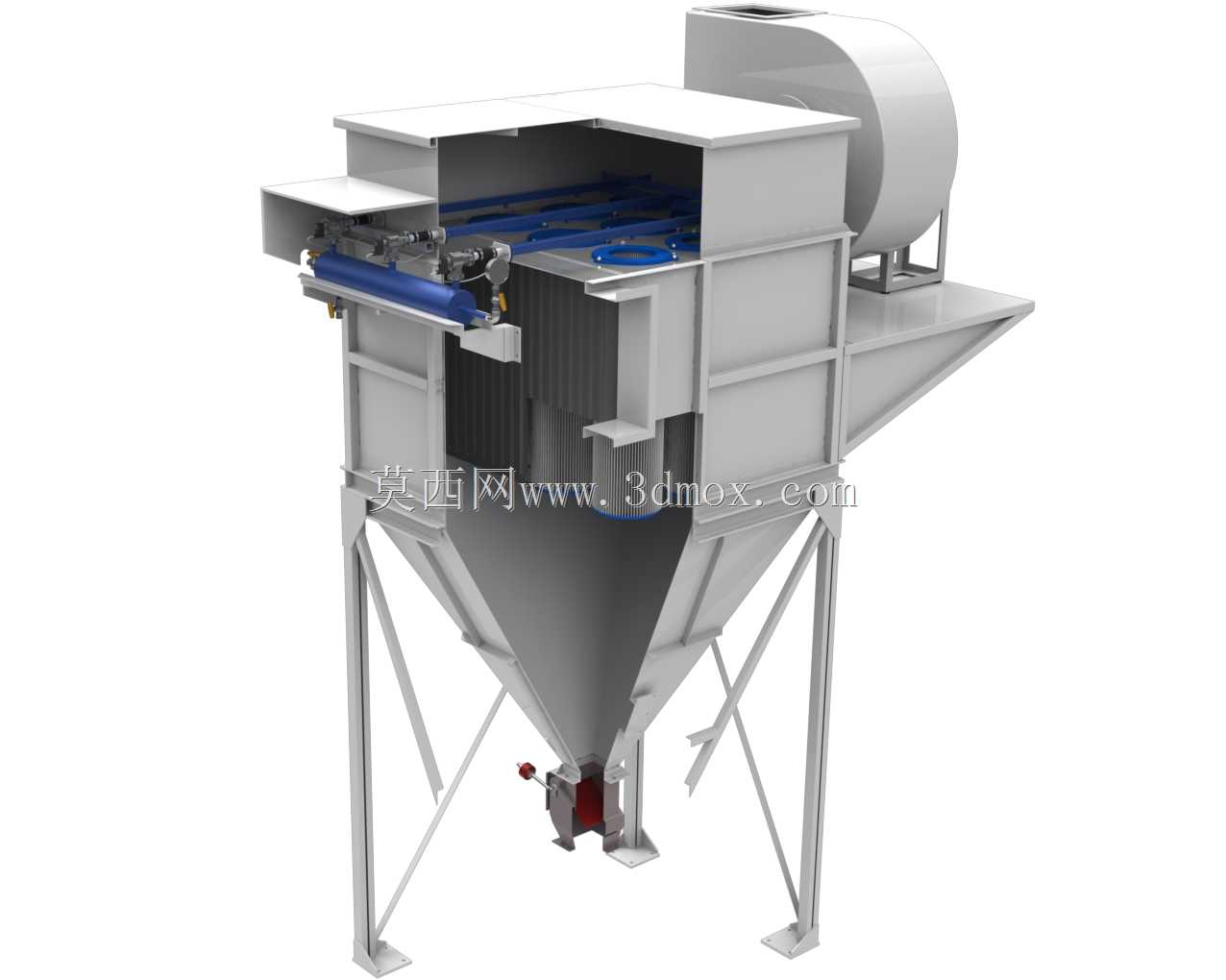

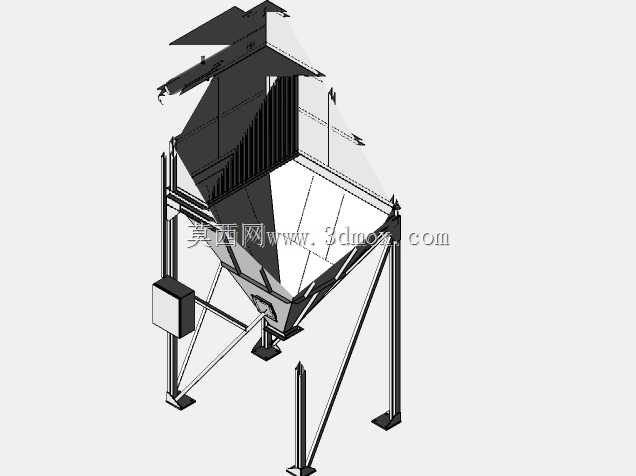

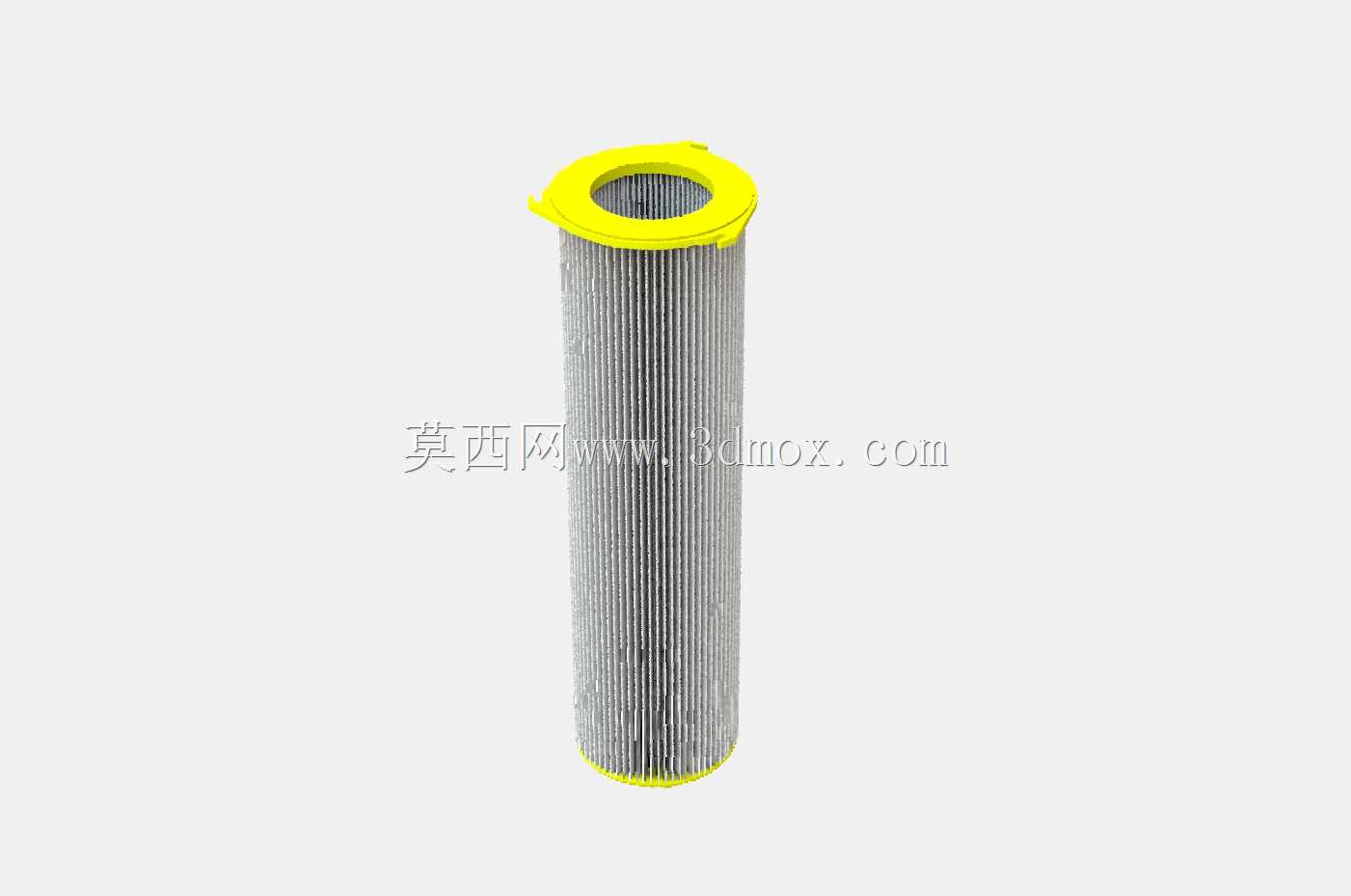

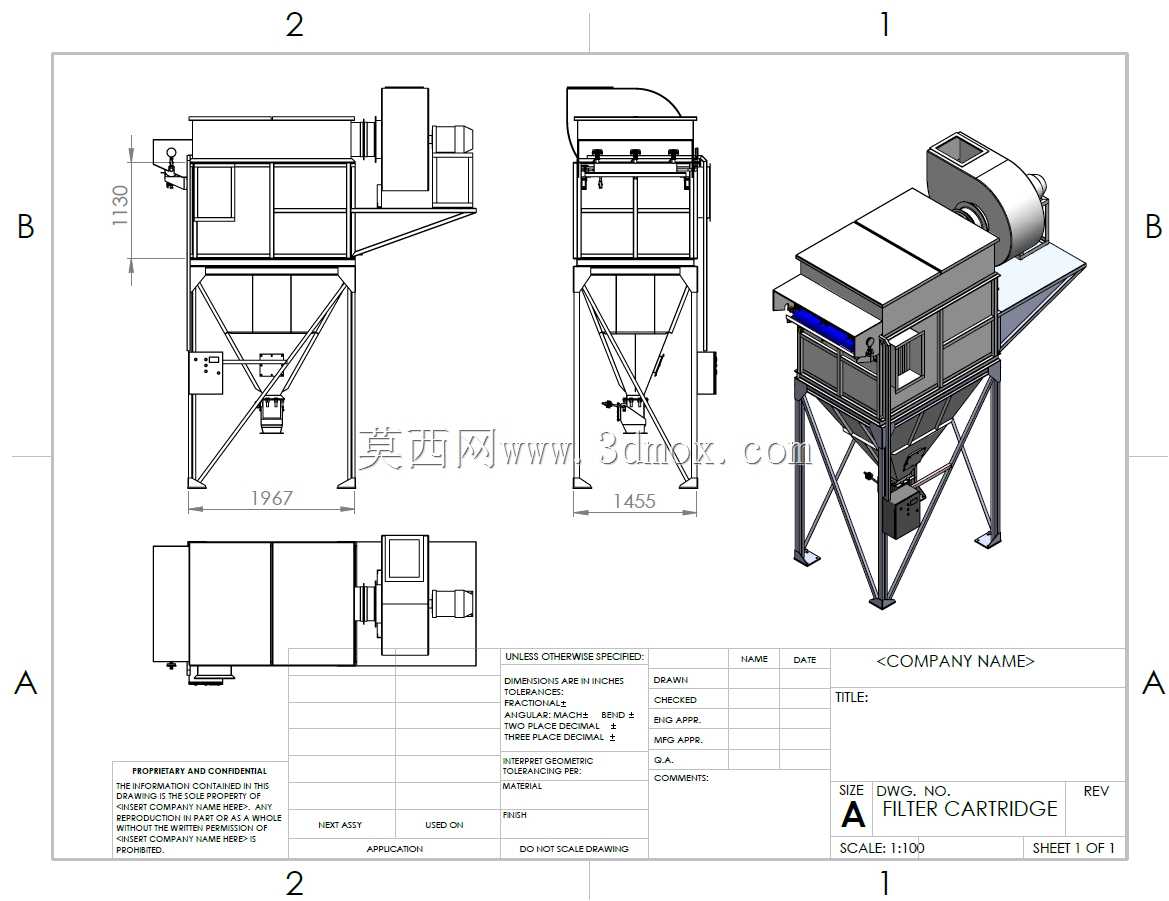

该装置主要面向机械加工、建材生产、粉体加工等存在粉尘逸散的工业作业场景，用于捕集生产过程中产生的悬浮粉尘颗粒，将含尘气流净化后达标排放，避免粉尘扩散污染作业环境、损害操作人员职业健康，同时可回收部分可再利用的粉体物料，适配车间局部除尘、产线工位集中除尘等多种安装场景，可对接打磨工位、粉体输送落料点、焊接作业区等多种产尘位置。设备整体采用上箱体、中箱体、灰斗三段式立式结构布局，上部集成离心引风单元，为含尘气流提供穿过滤芯的流动动力，中段为滤筒安装过滤腔，下部为锥形灰斗用于收集沉降的粉尘，整体采用型钢框架做支撑，外部采用薄壁钢板做密封围护，结构紧凑占地空间小，可直接落地安装无需额外搭建复杂操作平台。核心过滤单元采用直径300mm的专用滤筒，相比传统滤袋具备更大的单位过滤面积，过滤风速更低，对细粒径粉尘的捕集效率更高，滤筒采用竖装排布方式，既方便后续更换维护，也能在清灰时让粉尘更顺畅地落入下部灰斗。清灰系统采用脉冲喷吹结构，配套专用脉冲阀，可按设定周期向滤筒内部喷吹高压气流，让附着在滤筒外表面的粉尘层脱落掉入灰斗，避免滤筒堵塞导致过滤阻力升高、风量衰减，保证设备持续稳定运行。设备进风口设置在中箱体侧部，含尘气流进入腔体后，大颗粒粉尘会在重力作用下直接沉降入灰斗，细小粉尘随气流穿过滤筒时被阻留在滤筒表面，净化后的气流进入上部净气腔后由引风机排出，灰斗下部设置卸灰机构，可在设备不停机的状态下排出收集的粉尘，避免灰斗积尘过多影响设备正常运行。设计过程中充分考虑了现场安装的边界条件，设备侧面预留足够的检修空间用于滤筒更换与脉冲阀维护，上部引风机的接口尺寸可对接常规通风管道，底部支架的安装孔位适配常规工业地坪的固定要求，整体结构的强度经过校核，可承受滤筒积尘、设备自重以及引风机运行产生的振动载荷，密封结构采用连续焊接工艺，避免含尘气流从缝隙泄漏影响除尘效果。
