多筒组合式工业旋风除尘过滤装置

该多筒组合式旋风过滤装置主要应用于工厂生产车间的粉尘治理、物料气力输送系统的气固分离环节，常见于木材加工、粮食加工、建材生产、金属打磨切割等存在大量粉尘或散料输送需求的工业场景，可有效捕集生产过程中产生的悬浮粉尘，或是将气力输送管道中携带的固体物料与气流分离，既避免粉尘外溢造成车间环境污染、危害作业人员职业健康，也能回收可利用的粉状物料，减少生产原料损耗，同时为后端的尾气达标排放提供前置处理保障，降低后续精过滤环节的处理负荷。

设备核心依托离心沉降原理实现气固分离，含尘气流从各旋风筒上部的进风口切向进入筒内后，会沿筒壁形成高速旋转的外旋流，在离心力作用下，密度远大于气体的粉尘或固体颗粒被甩向筒壁，与筒壁接触后失去动能，沿壁面滑落至下部的锥形集料段，最终汇集到底部的料斗结构中待集中排出；净化后的气流则在旋风筒中心形成向上的内旋流，从顶部的排气口汇入总排风通道排出。多筒并联的结构设计，可在不显著增加单筒直径的前提下大幅提升整体处理风量，同时规避大直径旋风筒离心力不足、细颗粒分离效率下降的问题，对粒径5μm以上的粉尘颗粒分离效率可达90%以上，适配大风量、中等浓度粉尘的处理需求。

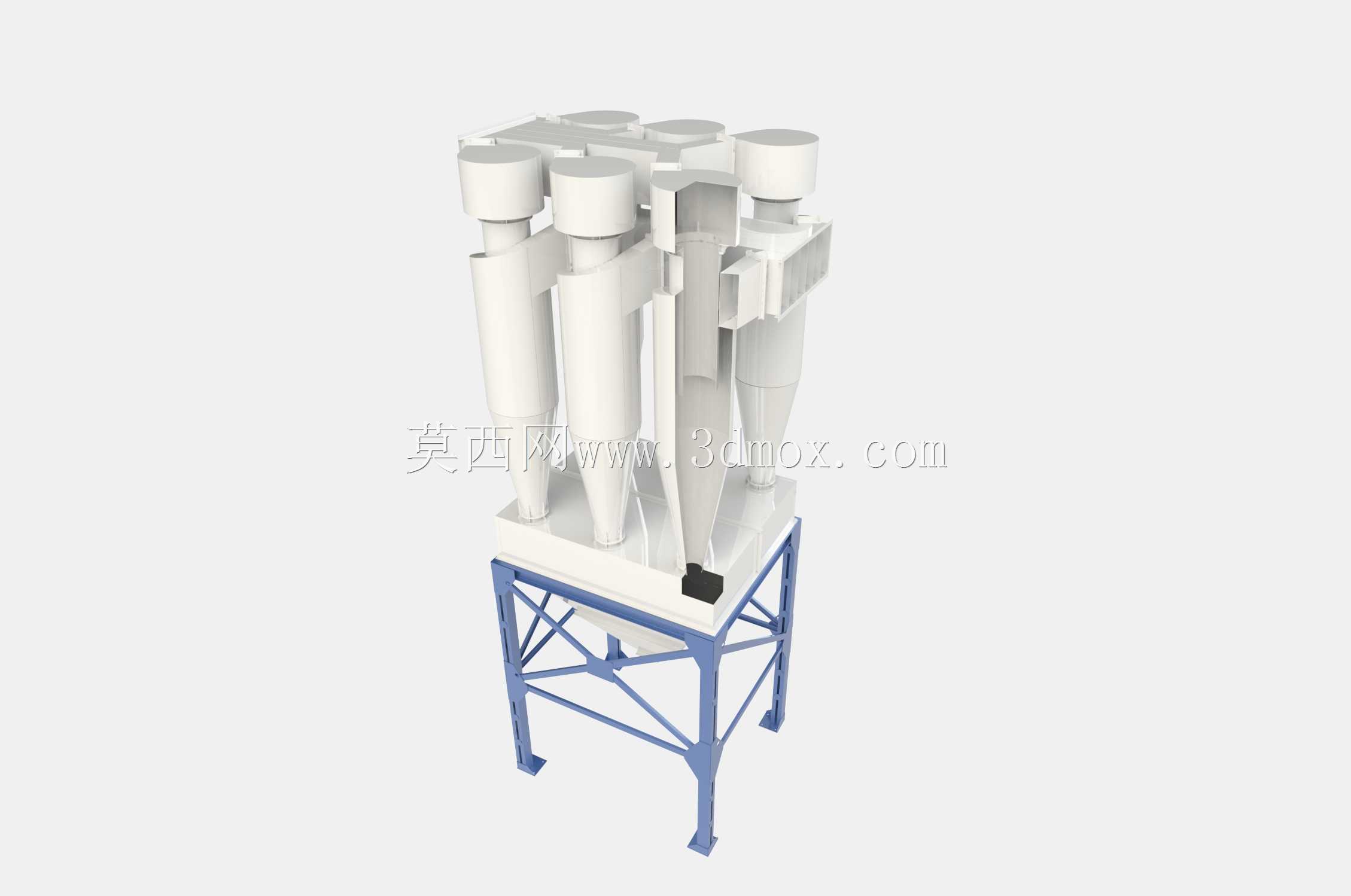

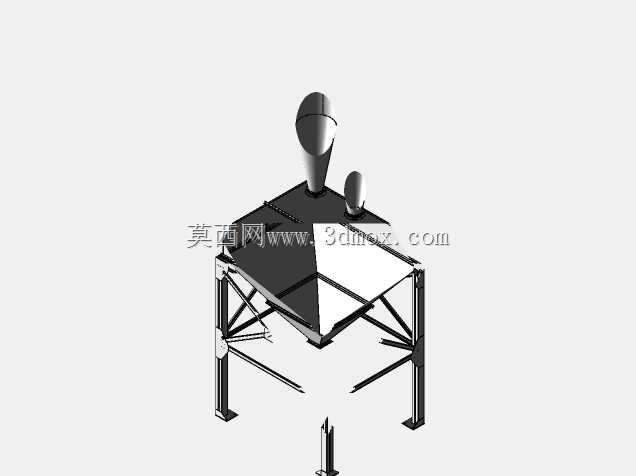

设计过程中首先结合目标处理风量、粉尘粒径分布与浓度参数，确定旋风筒的单体直径、锥体角度、进风口尺寸与排气管插入深度，保证单体分离效率与运行阻力的平衡；多筒布局采用对称排布方式，让各筒的进气量分配均匀，避免出现偏流、串气导致的效率下降；下部的锥形集料段采用大倾角设计，防止流动性较差的粉尘在壁面积附搭桥，保障排料顺畅；底部配套的支架采用型钢焊接的桁架结构，充分考虑设备满载运行时的承重需求与抗振性能，支架支脚预留了与地面基础连接的安装孔位，可直接通过膨胀螺栓与混凝土地面固定，安装时需保证设备整体垂直度偏差不超过千分之二，避免内部气流轨迹偏移影响分离效果。设备整体外形为立式长方体布局，上部为多组旋风筒组合的分离段，下部为锥形集料斗与支撑钢架，安装时需在设备周边预留不小于1.2米的操作维护空间，方便日常检查料斗积料情况、检修排料机构，同时上部排气口可直接对接车间排风管道或后续精过滤设备，进风口可根据现场管道走向调整对接方向，适配不同厂房的管路布局需求。
