铅笔包装工序自动进纸送料机构

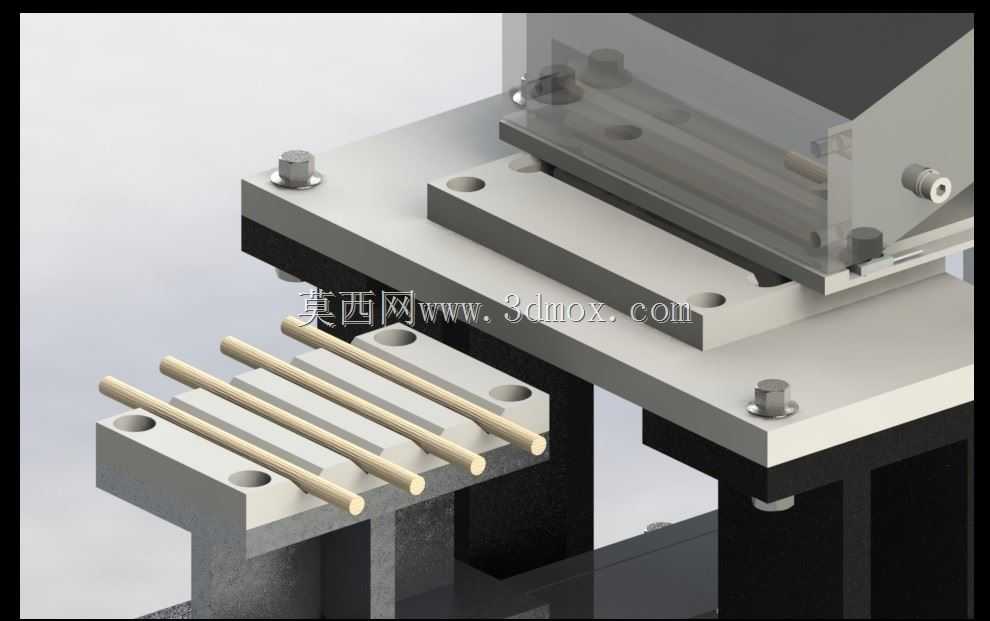

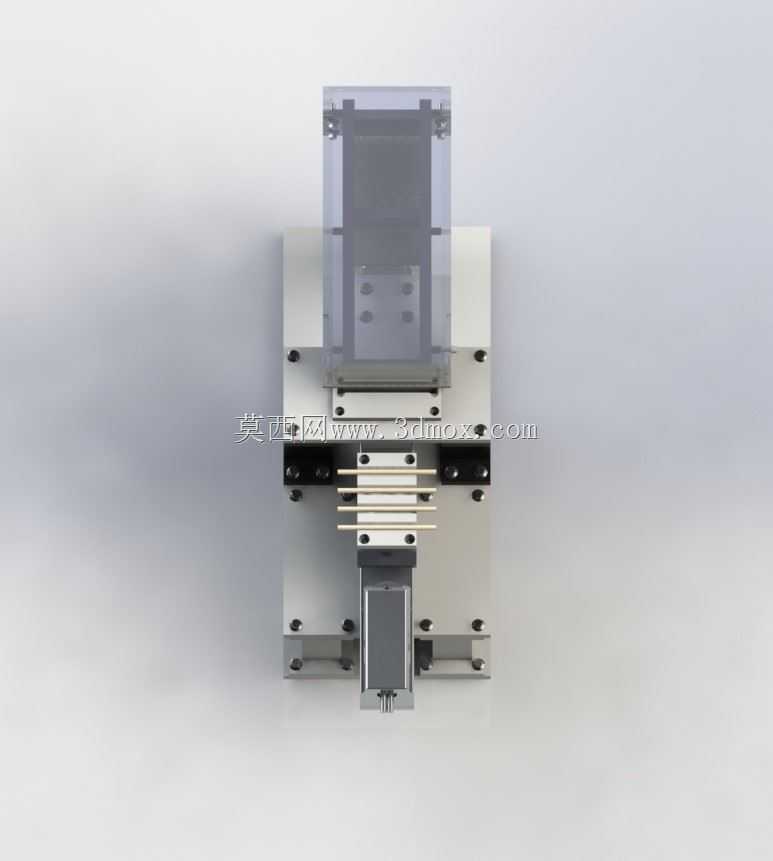

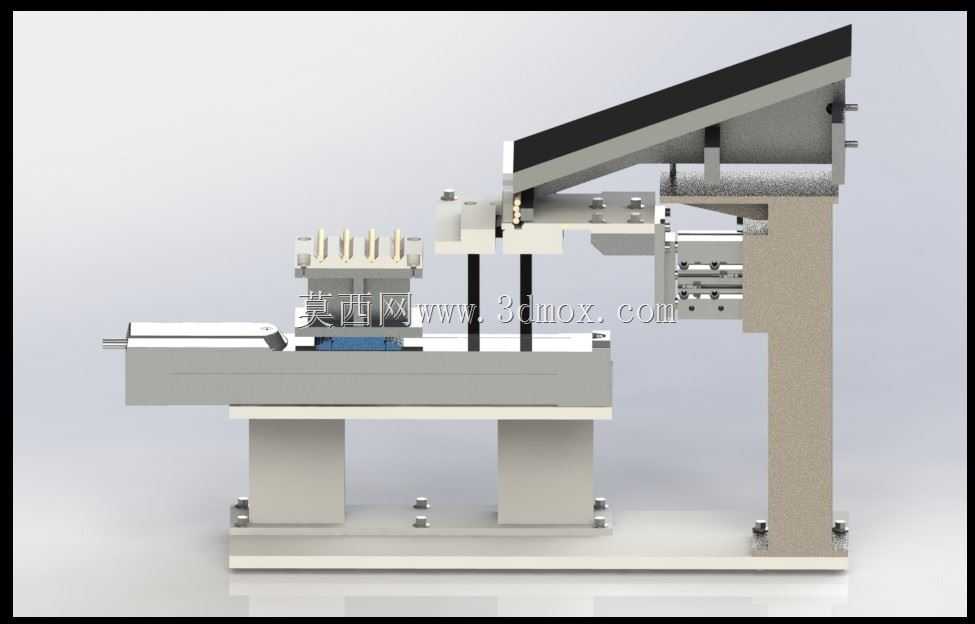

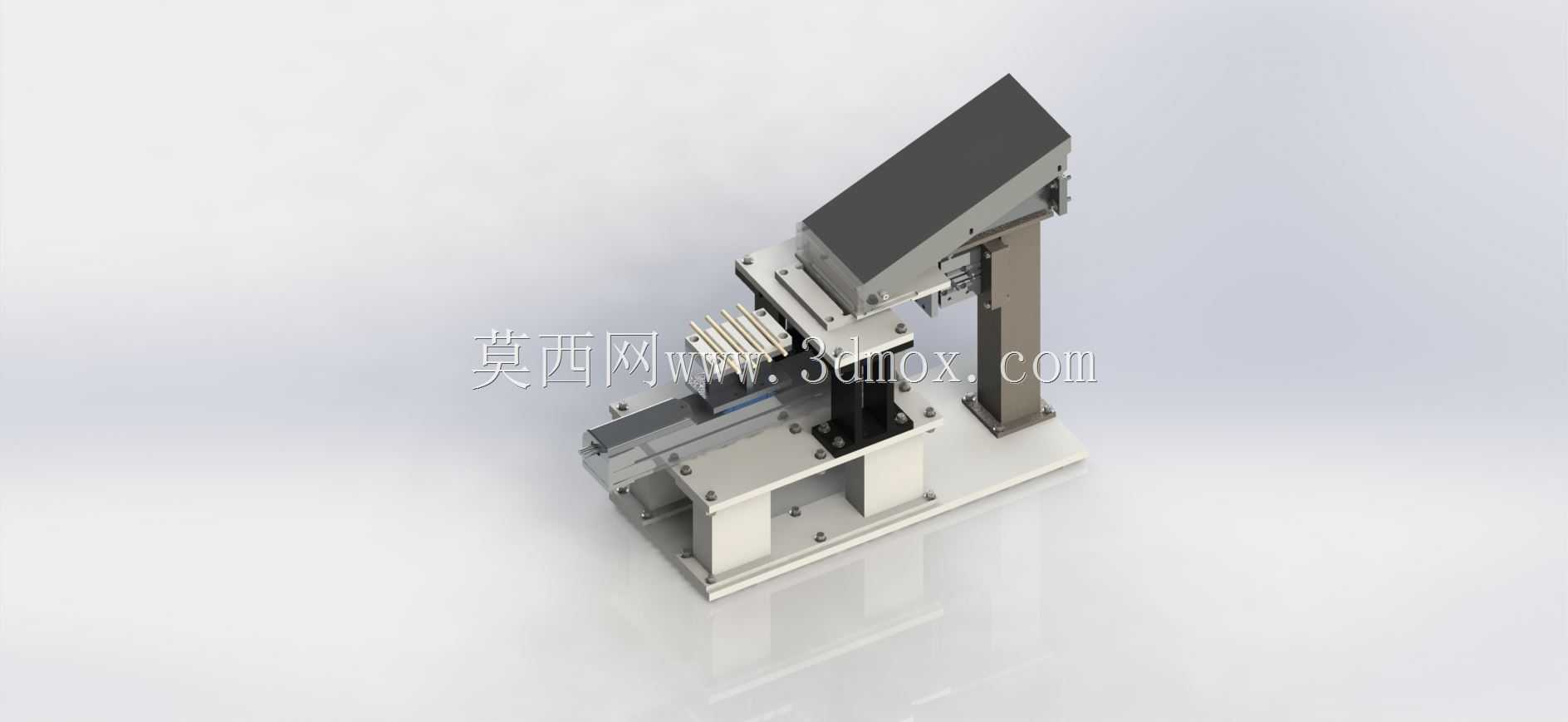

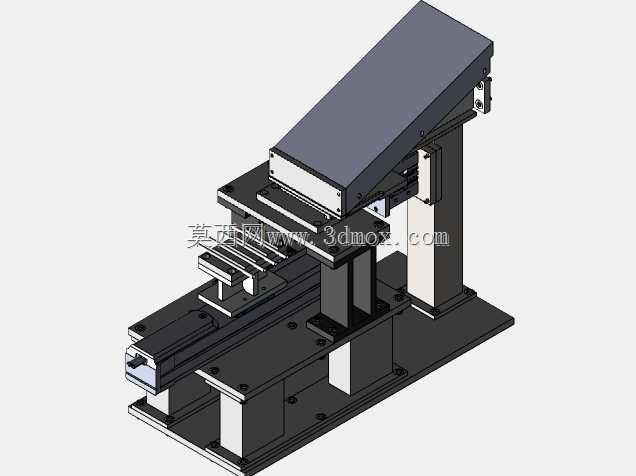

该机构主要应用于铅笔生产加工末端的包装工序场景，适配铅笔批量生产流水线的工位衔接需求，承担包装环节中包装纸的精准进给、输送与定位功能，可对接上游铅笔整列出料工位与下游包装裹包工位，替代传统人工送纸的作业模式，有效提升铅笔包装环节的作业连贯性与送料精度，降低人工操作带来的送纸偏移、进给节奏不匹配等问题，适配六角杆、圆杆等常规规格铅笔的包装作业需求。设备整体采用立式分层布局结构，上部设置倾斜式储料导槽用于堆叠存放待取用的包装纸片，导槽倾斜角度经过力学测算，可依靠纸片自身重力实现逐张补料，无需额外增设储料区的动力推送结构，简化整体驱动链路；中部为核心进给执行单元，采用气缸作为直线驱动动力源搭配单轴直线导向结构，实现送纸托板的定距往复运动，每次进给行程可根据包装纸的幅宽进行适配调整，确保每次动作仅送出单张包装纸至包装工位，避免重张、漏送问题；下部为一体式安装基座，采用加厚铝合金板材拼接加工，基座上预留标准化安装孔位，可直接固定在流水线的型材机架上，安装边界清晰，无需对现有流水线进行大规模改造即可完成对接装配。设计过程中重点考量了铅笔包装场景的实际作业痛点，针对包装纸质地偏薄、易粘连的特性，在储料导槽的出料端设置了分纸挡边结构，配合进给托板的阶梯式托举动作，可有效分离粘连的纸片，保障单张送料的准确率；驱动单元选用标准气缸搭配线性导轨，运行过程中动作响应速度快，行程重复定位精度可满足包装工序的对位要求，同时气动元件的维护成本较低，适配生产车间的日常运维条件。整体结构的外露部件均做了圆角钝化处理，避免生产作业过程中剐蹭操作人员或划伤包装纸片，各运动副位置预留了润滑注油点位，可在不拆解主体结构的前提下完成日常保养作业；设备的横向占用空间较小，可适配多台设备并排布置在同一条流水线上，满足多规格铅笔同时生产的工位布局需求，进给节奏可通过流水线的主控信号进行联动调控，实现与上下游工位的动作同步，无需单独设置复杂的控制程序即可融入现有生产体系。
