连续式枕式流动包装设备结构设计

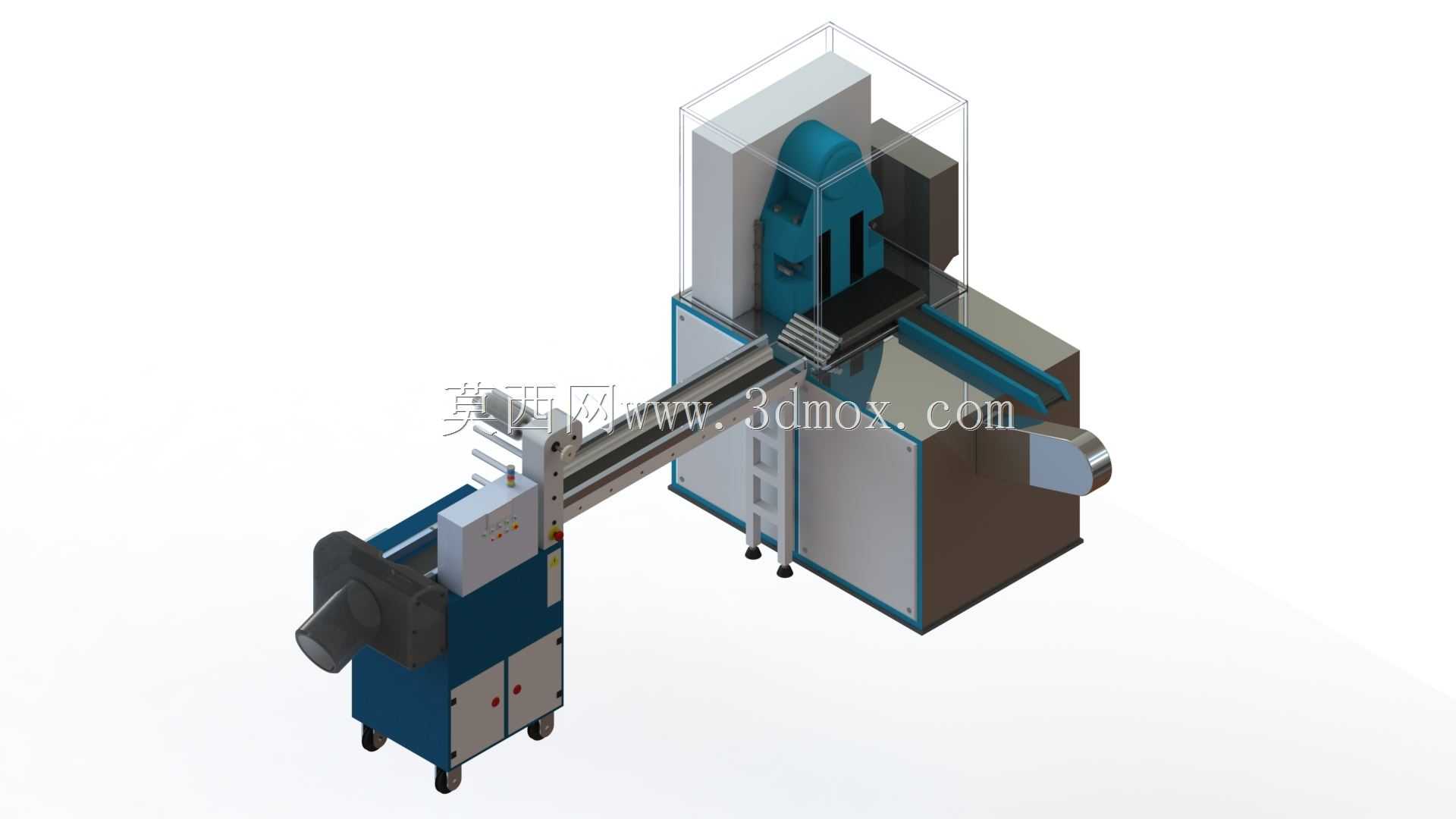

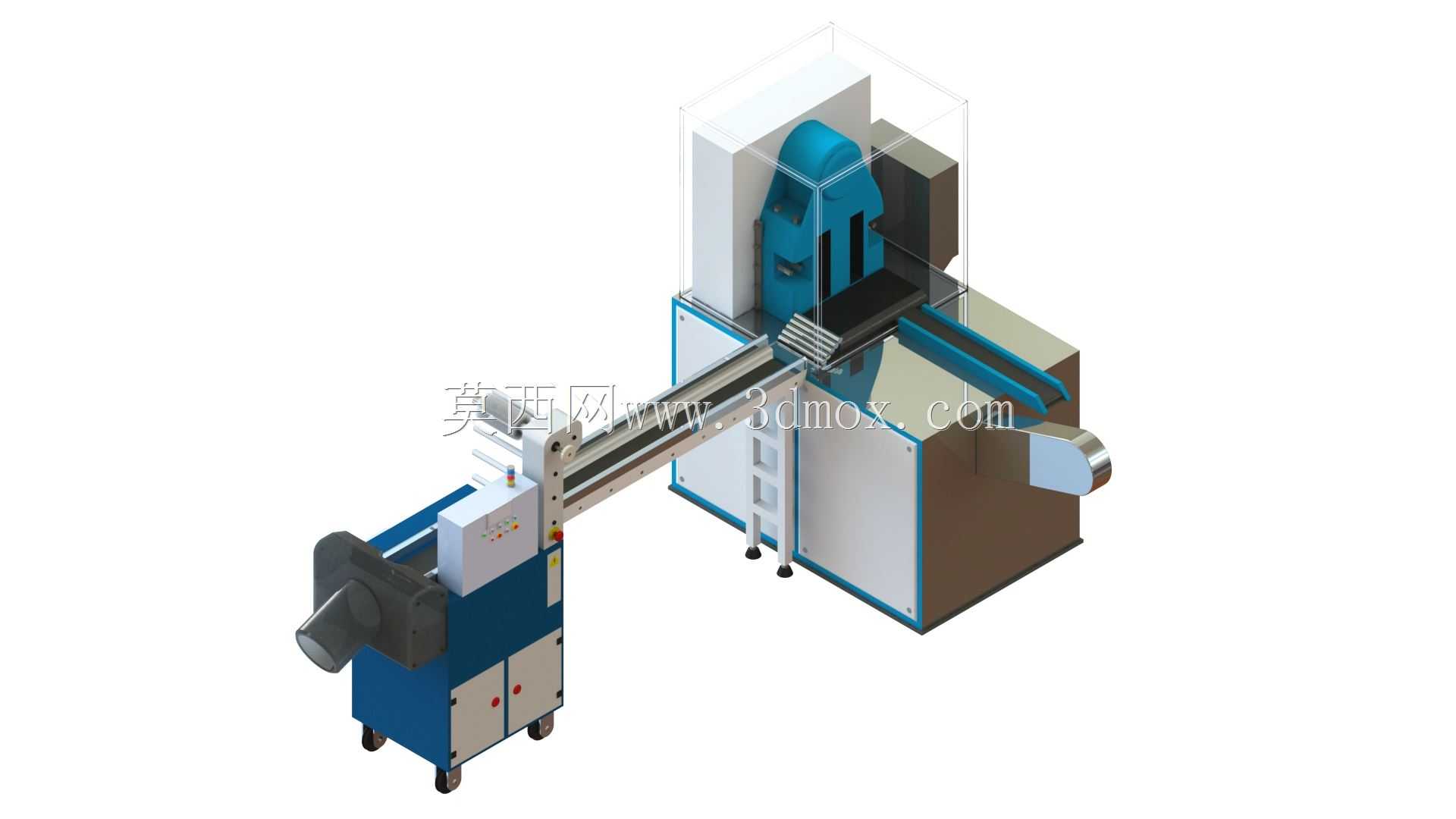

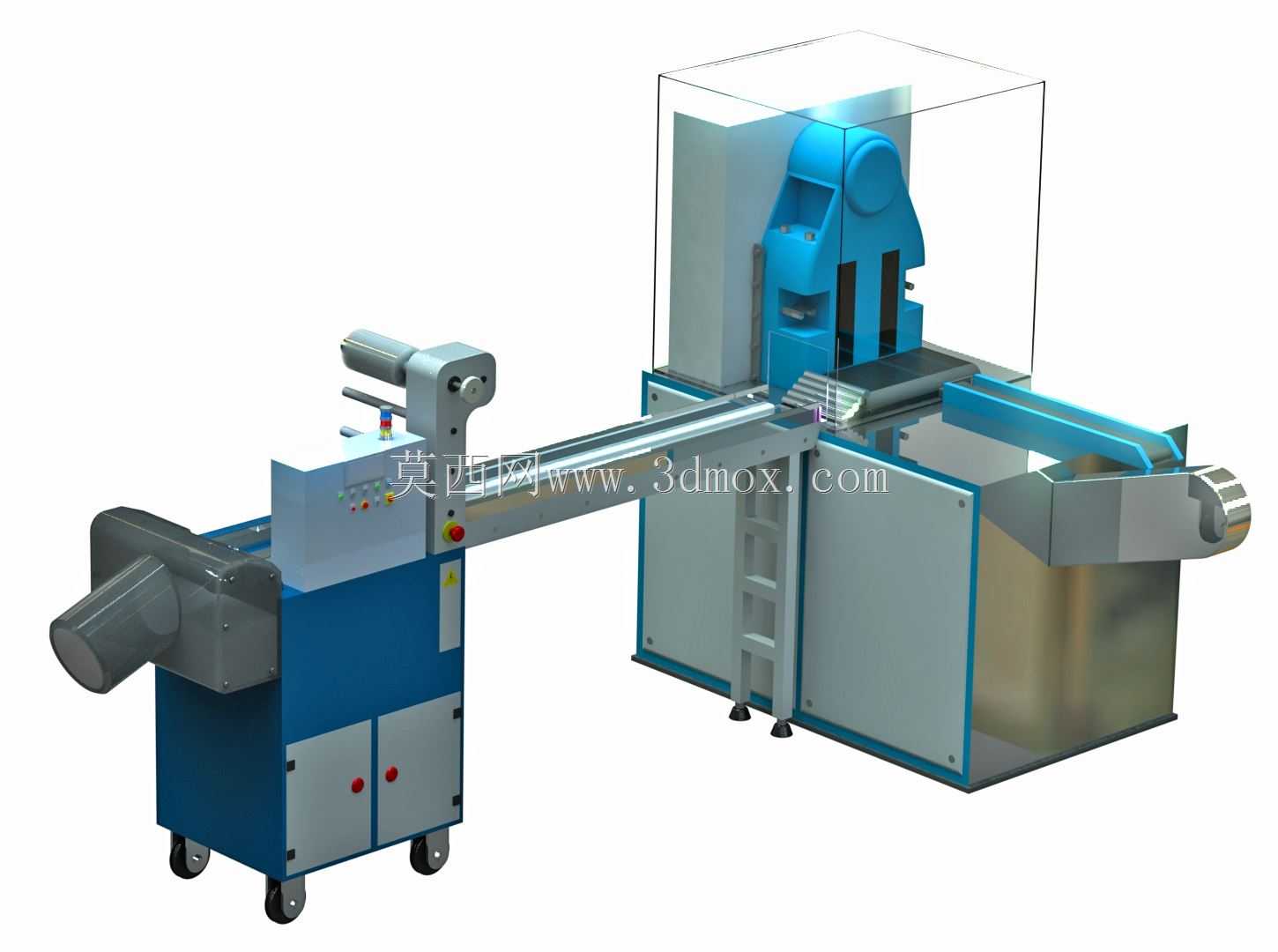

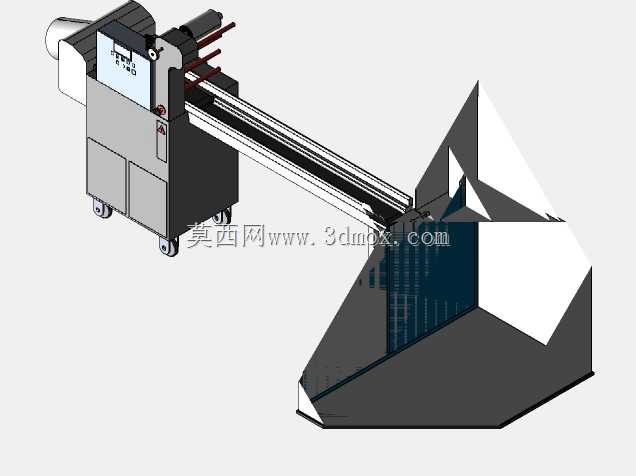

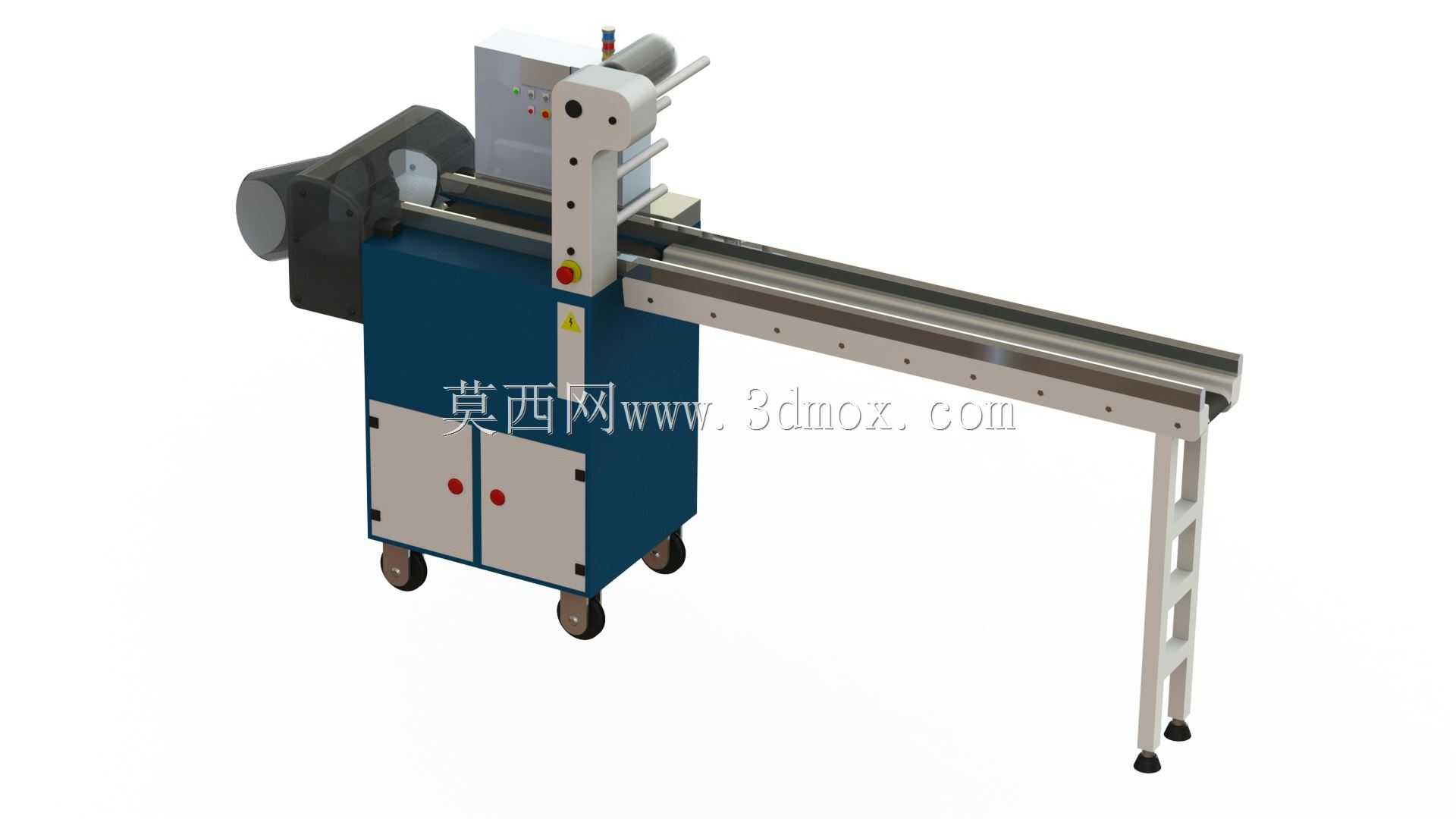

该款流动包装设备主要面向食品、日化、医药、小五金等行业的中小规格单件或集合物料连续包装场景，可适配饼干、面包、香皂、口罩、小零件等多种规则形态物料的枕式封装作业，能够直接对接前端生产线的出料端，完成从物料输送、包膜裹覆、封切成型到成品输出的全流程自动化作业，替代传统人工套袋、封口的零散工序，大幅提升包装环节的生产效率与封装一致性，降低人工接触带来的物料污染风险，适配规模化量产车间的连续化生产节拍。设备整体采用分体式模块化布局，分为进料输送单元、主封装主机单元、成品输出单元三个核心区段，进料端设置可调节导向限位结构，可根据物料的宽度、高度灵活调整输送通道尺寸，适配不同规格物料的进料定位需求，避免物料在输送过程中出现偏移、卡滞问题；输送辊组采用防滑耐磨材质，保证物料输送过程平稳匀速，与主机端的包膜送料节奏精准匹配。主机单元集成了薄膜放卷、张力控制、纵封牵引、横封裁切等核心功能模块，薄膜放卷端配备自适应张力调节结构，可根据包装膜的材质、厚度实时调整放卷张力，避免出现包膜拉扯变形、松垮偏移的问题，保证包膜裹覆物料时平整服帖；纵封机构采用恒温热压结构，封合温度可根据包装膜材质灵活调整，封边牢固平整无虚封、褶皱问题；横封裁切单元采用同步随动结构，在物料连续输送过程中完成横向封合与裁切动作，无需停顿送料，保证包装作业的连续性，封切位置精准，不会出现切料、封边错位的问题。设备外侧设置透明安全防护围挡，既可以实时观察内部封装作业状态，又能避免操作人员误触高温封合结构与运动部件，提升设备运行的安全系数；底部配备可调式支撑脚轮，既可以灵活调整设备的摆放位置，也可以在定位后锁定脚轮并调整支撑高度，保证设备整体水平放置，避免运行过程中出现晃动、异响。成品输出端设置倾斜导料槽，封装完成的成品可顺着导料槽平稳滑落至后续收集工位或对接下一工序的输送线，避免成品直接掉落出现磕碰、包膜破损问题。整体设计充分考虑了车间安装的空间边界，各模块之间采用快装连接结构，既可以根据车间产线布局调整各单元的对接角度与位置，也便于后期的设备维护、易损件更换，设备的操作控件集中设置在进料端的侧置操作台上，操作人员可在进料侧完成参数调整、启停控制等操作，无需往返设备不同区段，操作动线流畅合理，适配车间一线操作人员的作业习惯。
