20W功率IPG光纤激光器结构设计

这款光纤激光器是面向工业标记加工场景打造的核心光源部件，目前广泛搭载在台式、手持式光纤激光打标设备上，覆盖五金制品刻字、电子元器件追溯打码、塑胶外壳标识印刷、精密器械序列号标记等多类加工场景，能够在金属、部分非金属材质表面完成永久性的图文刻印作业，相比传统油墨喷印、气动打标方式，具备标记精度高、加工速度快、无耗材损耗、标记内容耐磨损不脱落的核心优势，是当前中小功率激光加工领域应用占比最高的光源类型。

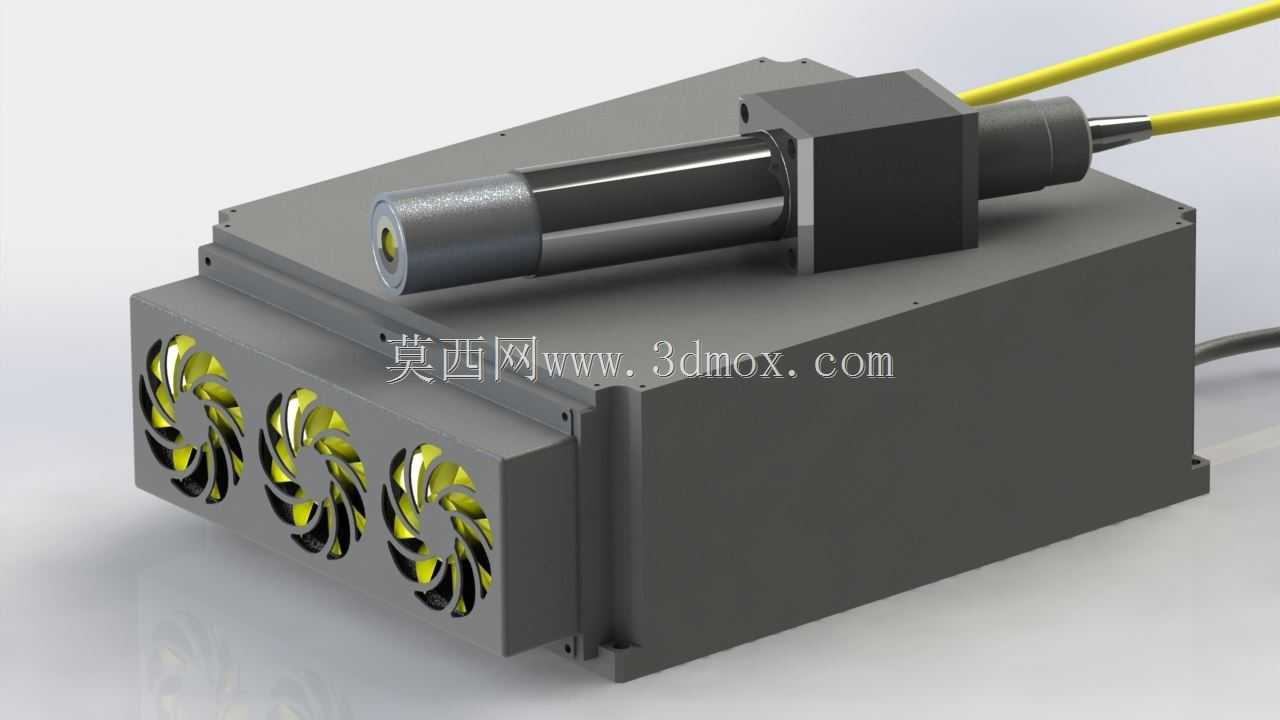

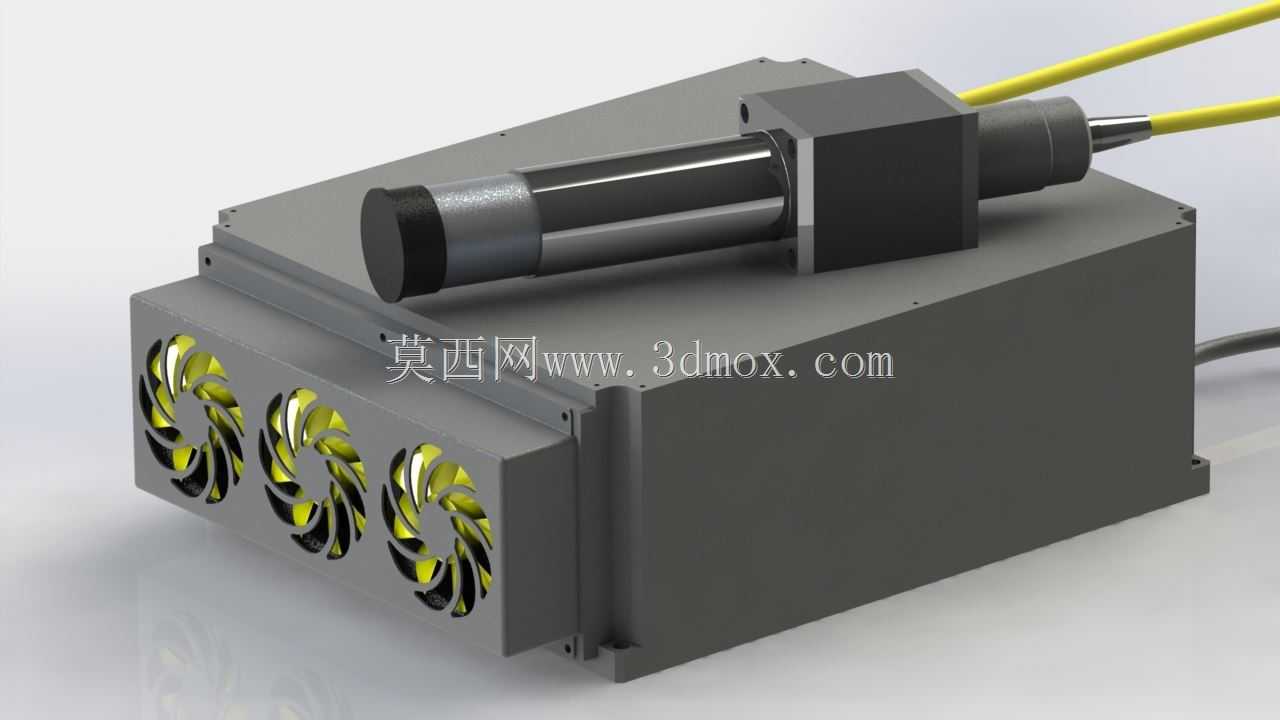

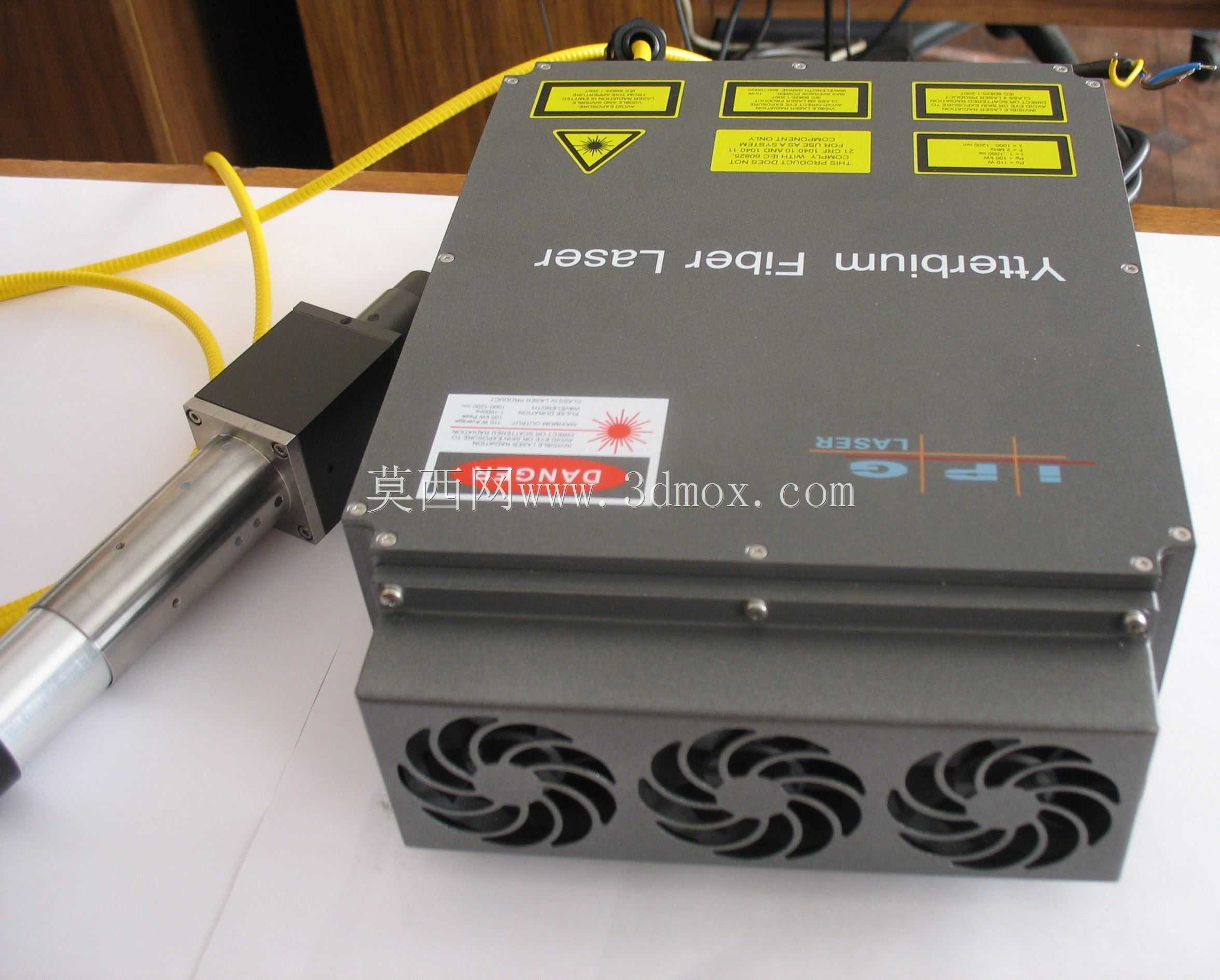

从实际使用功能来看，这款20W功率的光纤激光器能够输出稳定的脉冲激光束，通过外接振镜扫描系统、场镜聚焦组件，可将激光光斑聚焦到0.02mm级别的极小尺寸，既可以完成细小文字、二维码、精密图案的高精度标记，也能适配浅深度雕刻、薄材切割等轻度加工需求，设备内置的光电转换模块能够将输入电能高效转化为激光能量，配合机身侧面的三组轴流散热风扇形成贯通式风冷散热通道，无需外接水冷机组即可长时间连续稳定运行，大幅降低了配套设备的整体成本与安装空间要求。

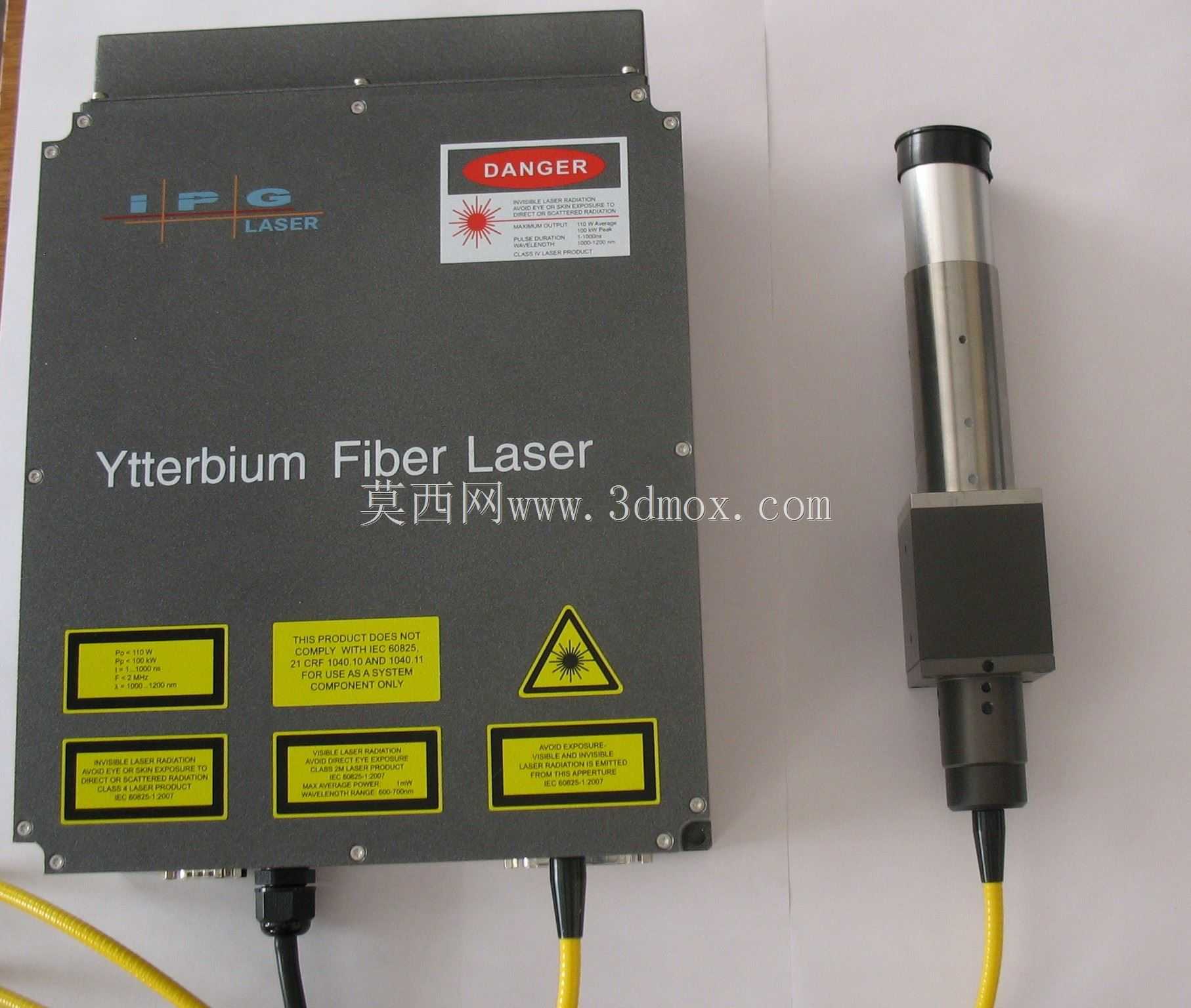

在产品设计思路上，整体采用模块化集成布局，将泵浦源、谐振腔、输出光纤接口全部整合在封闭式金属壳体内，既能够隔绝车间环境中的粉尘、切削液雾气对内部光学元件的污染，也通过厚重的金属壳体实现了结构加固与电磁屏蔽，避免车间内其他工业设备的电磁信号干扰激光输出稳定性。机身侧面预留了标准化的安装螺孔阵列，能够直接适配市面上主流打标机设备的安装工位，无需额外制作转接固定板；前端输出端采用标准的光纤接头防护结构，黄色输出光纤外层包裹高强度防护护套，可根据设备布局需求灵活弯折布线，适配不同结构的打标设备安装要求。

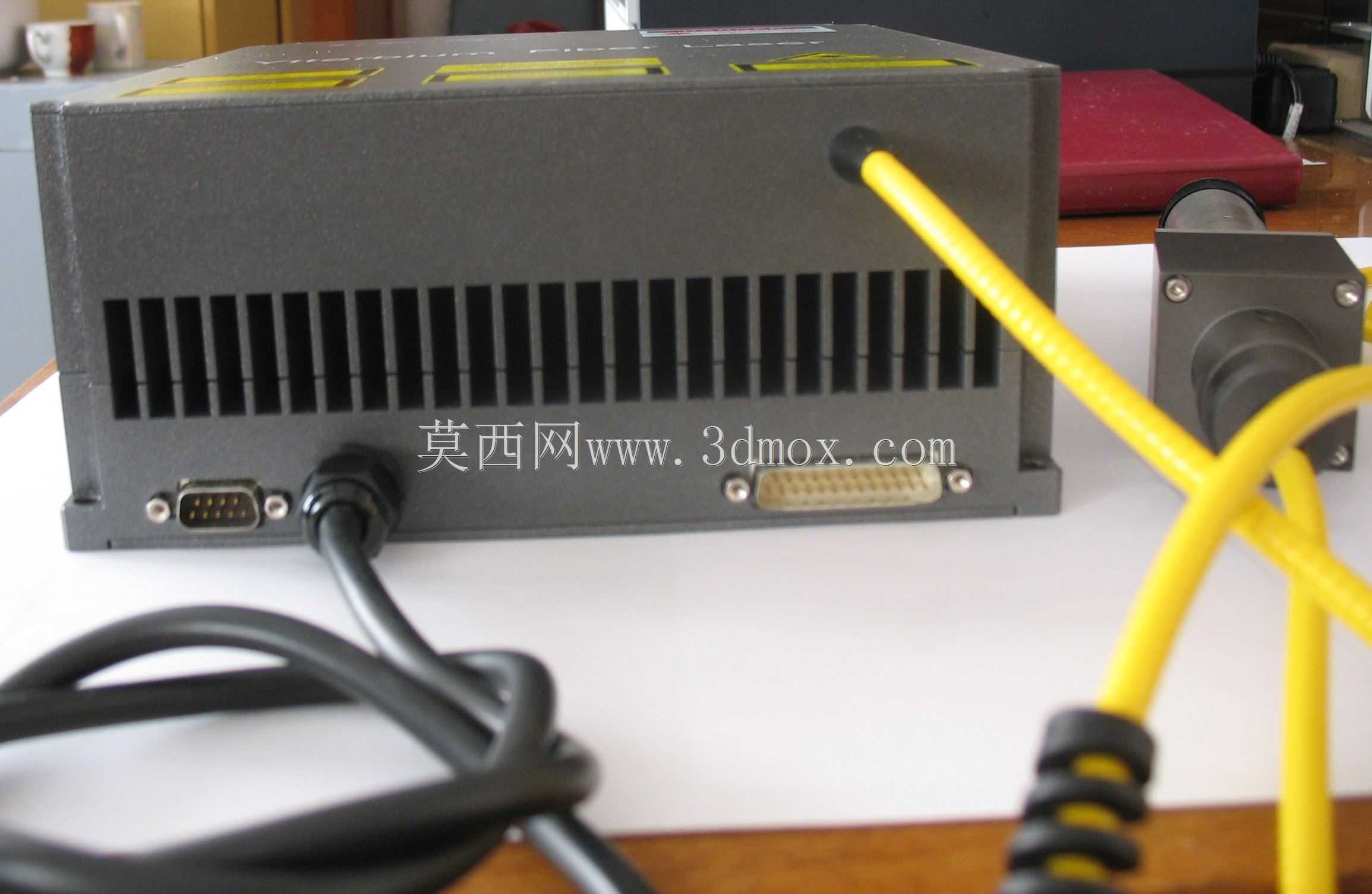

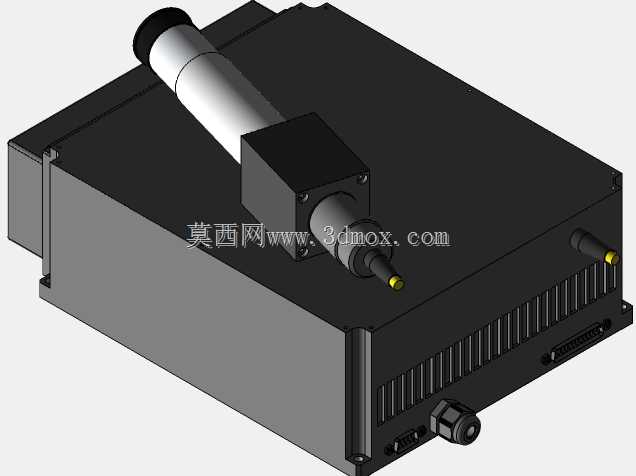

从安装边界尺寸来看，整机采用方正的长方体主体结构，主体部分长宽高尺寸适配常规桌面式打标机的内部安装空间，底部预留足够的走线间隙，散热风扇侧预留不小于50mm的通风间距即可满足散热需求，输出光纤预留长度可覆盖常规设备的振镜安装位置，整机重量控制在合理区间，既可以水平安装在设备机架内部，也可通过加装固定支架实现侧装、吊装等多姿态安装，能够适配不同结构形态的激光加工设备集成需求，设备的接线接口全部布置在机身后侧，与动力线路、控制线路的走线方向匹配，不会与前端光学输出路径产生干涉，整体安装调试流程简便，不需要复杂的光学校准作业即可快速投入使用。
