双层转弯爬坡网带输送设备结构

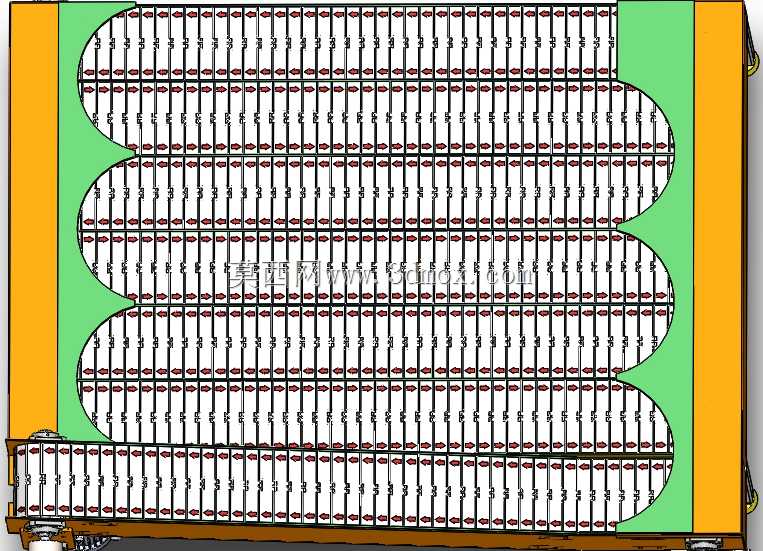

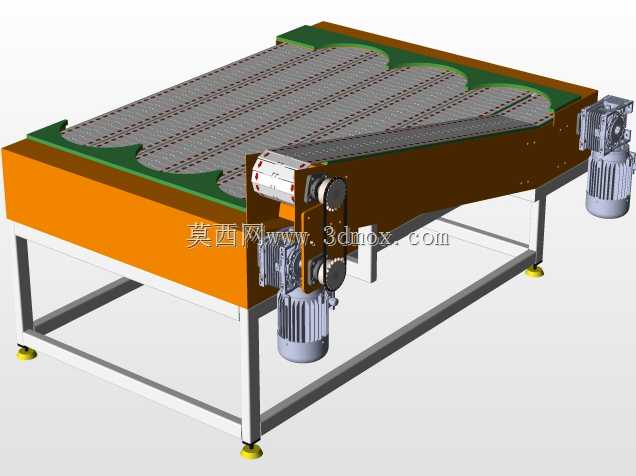

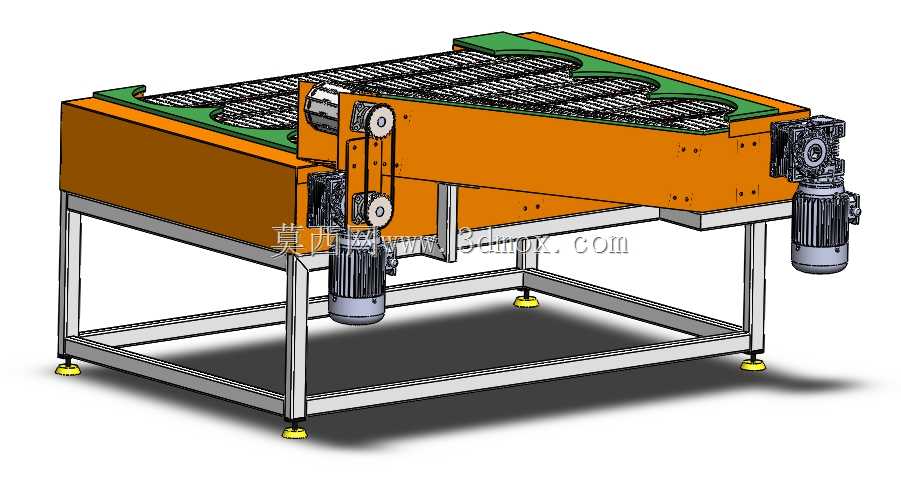

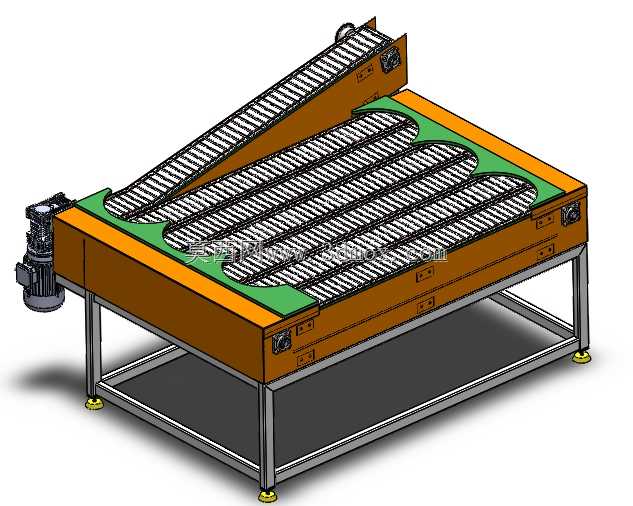

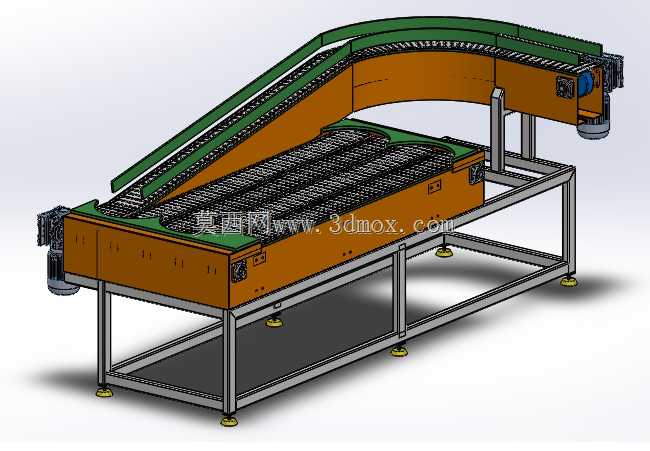

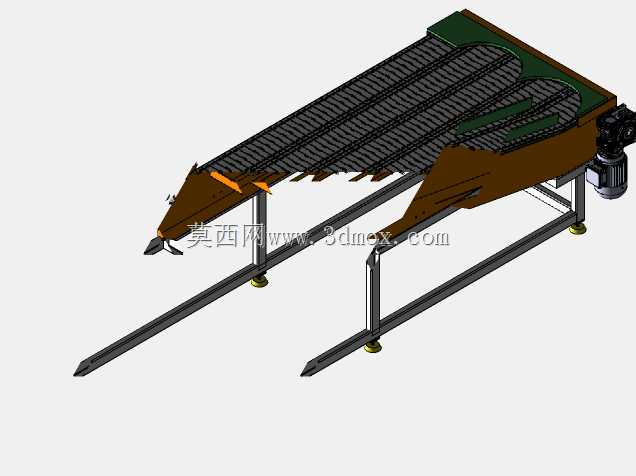

该输送设备主要面向生产车间内存在空间受限、物料需要完成转向同时抬升高度的连续输送场景，常见于食品加工、电子元器件组装、包装产线、五金件分拣等行业的工序衔接环节，可实现下层水平输送物料后，通过上层转弯爬坡段将物料平稳输送至指定高度的下一工位，替代传统多台直线输送机拼接的方案，减少设备占用的车间平面面积，同时省去多台设备衔接处的物料转接结构，避免物料在转接过程中出现卡滞、掉落、磕碰损伤的问题。设备主体采用双层网带输送结构，下层为水平布置的网带输送段，承载面采用镂空金属网带，既可以保证输送过程中物料的透气性，适配需要沥干、散热的加工工序，也能避免细小颗粒物料从带面缝隙掉落；上层为转弯爬坡一体化输送段，转弯段采用适配弯道曲率的导向结构保证网带运行不跑偏，爬坡段设置侧边挡边防止物料在抬升过程中滑落，两段输送结构共用一体式方管焊接机架，机架底部配置可调脚杯，可根据车间地面的实际平整度调整设备水平度，抵消地面不平带来的运行抖动问题。设计过程中重点考量了输送路径的空间利用率，将水平输送与转弯爬坡功能集成在同一机架上，转弯段的曲率半径经过反复校核，保证网带在弯道运行时的张力均匀，避免长期运行出现网带扯裂、跑偏磨边的问题；驱动端采用侧装式驱动结构，将动力单元布置在设备出料端的侧下方，既不占用设备上下方的操作空间，也方便后期维护时对驱动部件进行检修更换；两侧的绿色导向护边采用耐磨非金属材质，既可以对物料起到侧向限位作用，也能避免金属材质刮伤输送的工件表面。设备的安装边界需要预留驱动端的检修空间，机架底部脚杯的调节行程可适配一定范围内的高度差，安装时只需固定脚杯位置、接电调试即可投入使用，无需复杂的现场拼接工序；网带的张紧结构布置在设备两端，可根据长期运行后的网带拉伸情况调整张紧度，保证输送速度稳定，不会出现打滑丢转的问题，整体结构兼顾了空间利用率、运行稳定性与维护便捷性，可适配多种不同形态物料的连续转向爬坡输送需求。
