拾检器配套链式索引传送机构

该链式索引传送机构主要面向电子元器件、小型精密五金零件的自动化拾捡分选场景，作为拾检器的核心配套传送单元，承担待检工件的精准步进输送、定位承载功能，可直接集成到视觉检测、尺寸分选、不良品剔除等自动化产线工位中，替代传统人工上料传送的低效作业模式，适配节拍在0.5-2秒/工位的高速拾捡作业需求，能够兼容长度在5-30mm、厚度0.2-5mm范围内的片状、块状小型工件，在3C电子零部件检测、小五金件分选、半导体后道工序拾捡等场景中具备较高的适配性。

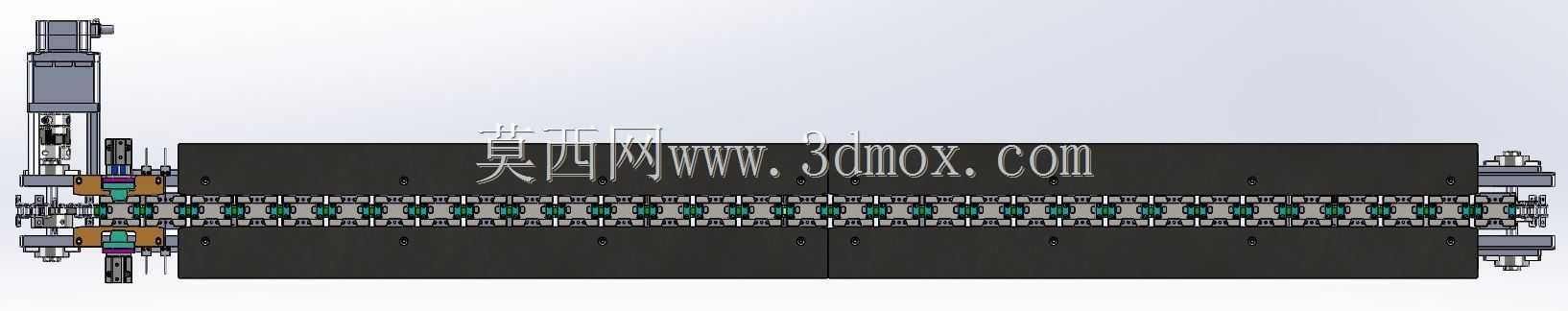

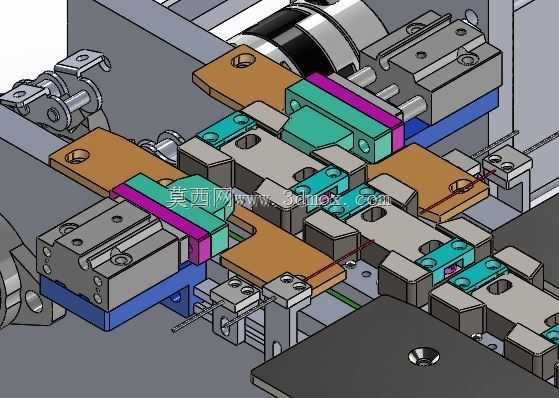

从功能特性来看，该机构采用链传动搭配多工位载具的组合结构，每一节链节上都配置了定制化的工件定位载座，载座根据待输送工件的外形做了仿形避让设计，能够保证工件在输送过程中无偏移、无晃动，输送定位重复精度可达±0.05mm，完全满足拾检器的取料精度要求；机构两侧配置了线性导轨作为承载导向部件，抵消链传动本身的间隙波动，保证载具运行的平稳性，避免高速输送过程中工件出现跳料、移位问题；载具之间的间距经过精准计算，与拾检器的取料工位间距完全匹配，可实现连续步进式送料，每次送料动作完成后，载座精准停在拾检器的取料正下方，无需额外二次定位即可完成拾捡动作，大幅缩减工位辅助时间。

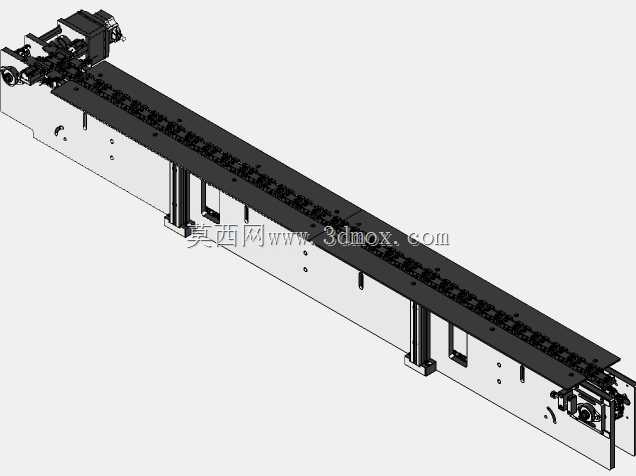

在设计思路上，该机构优先考虑了模块化快换需求，不同规格的载座采用快拆式螺丝固定在链节上，更换产品型号时仅需替换对应载座即可完成换型，无需调整整条输送线的主体结构；传动端采用张紧可调结构，可根据使用磨损情况快速调整链条张紧度，降低后期维护难度；整体结构采用分层设计，上层为工件输送通道，中层布置传动与导向组件，下层预留了传感器、管线的安装空间，整体结构紧凑无冗余部件。

从安装边界来看，该机构主体宽度控制在120mm范围内，单段标准输送长度为400mm，可根据产线实际工位数量拼接延长，整体安装高度为85mm，底部预留了标准的铝型材安装槽位，可直接固定在常规的工业铝型材机架上，输入端可对接振动盘直振送料轨道，输出端可对接良品收料盒、不良品分流滑道，无需额外做转接结构即可完成整线搭建；机构的驱动端预留了伺服电机的安装法兰位，可根据实际节拍需求选配对应功率的伺服电机，适配不同的生产速度要求。
