机加工用分度钻夹具结构设计

在机械加工的孔系加工场景中，当工件需要在圆周方向或不同角度位置加工多个等距或不等距的孔位时，普通钻床夹具无法满足分度定位的加工需求，这款分度钻夹具正是针对这类加工场景开发的专用工装，主要配套立式钻床、摇臂钻床使用，覆盖盘类、轴套类、小型异形支架类零件的径向孔、轴向斜孔加工工序，在小批量机械零件加工、工装修配、教学实训场景中都有广泛的应用空间。

从实际用途来看，这款夹具核心作用是在一次装夹工件的前提下，通过自身的分度机构完成工件的角度回转定位，无需重复装夹找正，既能够大幅降低多次装夹带来的定位误差，提升孔位的位置精度，也能减少装夹找正的辅助工时，提升单工序的加工效率，尤其适合法兰盘类零件圆周等分孔、小型拨叉类零件不同角度径向孔、轴套类零件径向定位孔的加工作业。

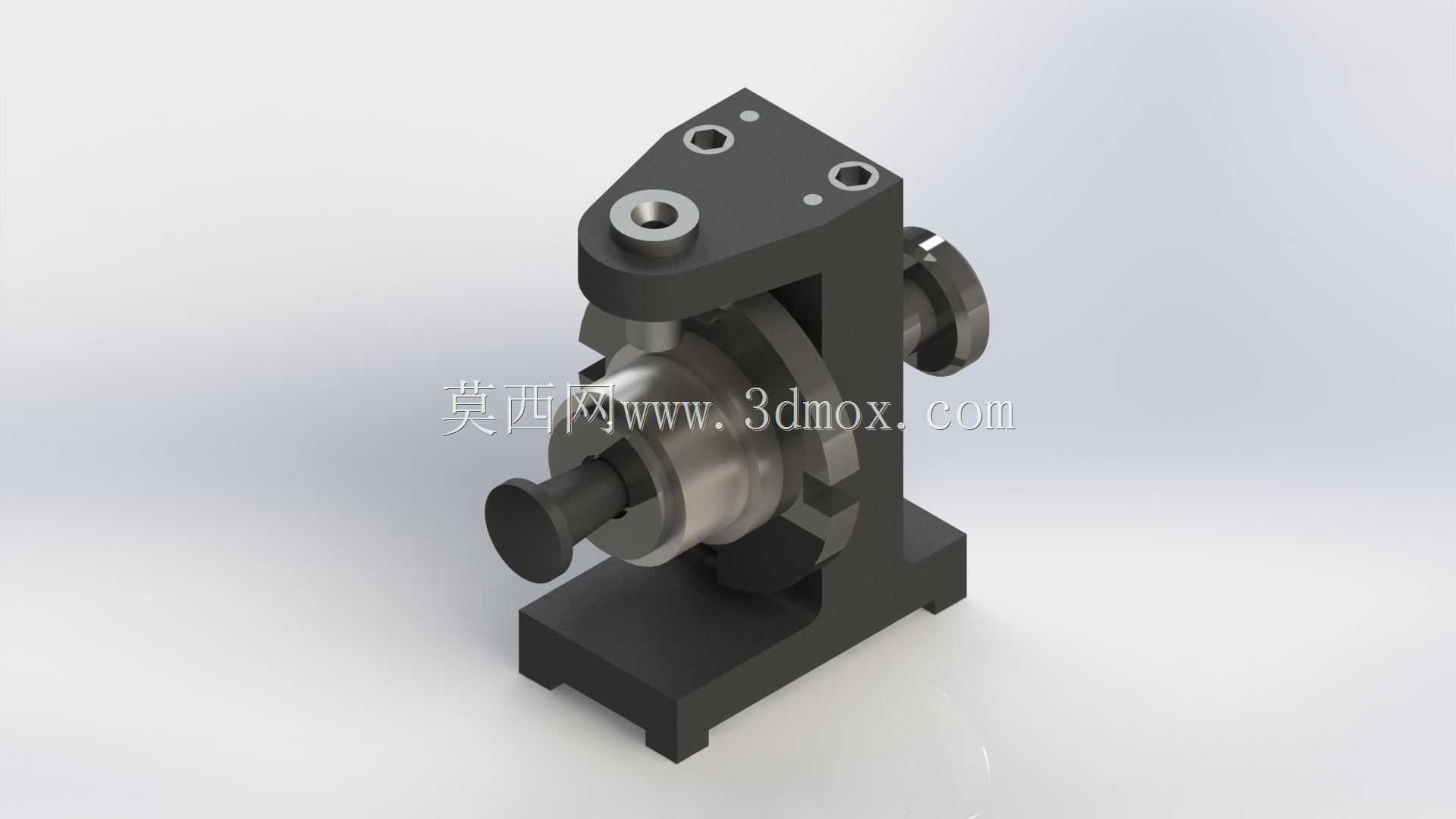

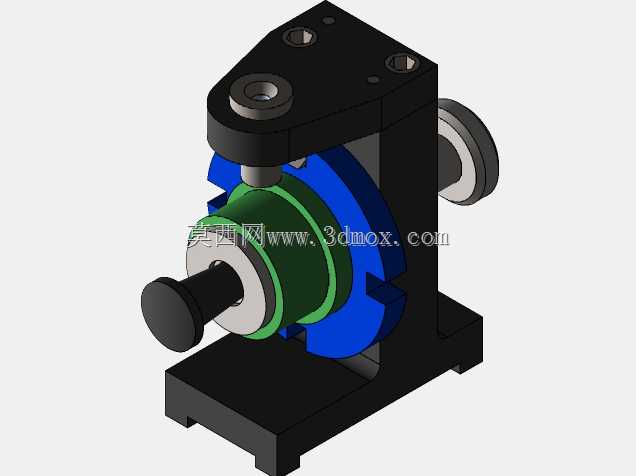

从功能特性来看，这款夹具采用立式基座搭配卧式分度主轴的结构布局，基座底部设置有标准的T型槽安装位，可直接通过T型螺栓固定在钻床工作台面上，安装时只需找正夹具主轴与钻床主轴的同轴度即可完成装夹固定，适配绝大多数常规规格的台式、立式钻床工作台安装边界。夹具的分度机构采用精密分度盘配合定位销的锁紧结构，分度时只需拔出定位销，转动分度主轴带动工件旋转至对应刻度位置，插入定位销即可完成角度锁定，锁紧后配合顶部的压紧机构可牢牢固定工件，避免钻削过程中出现工件窜动、角度偏移的问题，保证钻削过程的稳定性。夹具的工件装夹端采用可换式定位芯轴设计，可根据不同工件的内孔直径更换对应规格的芯轴，适配一定尺寸范围内的不同工件装夹需求，拓展了工装的适用范围。

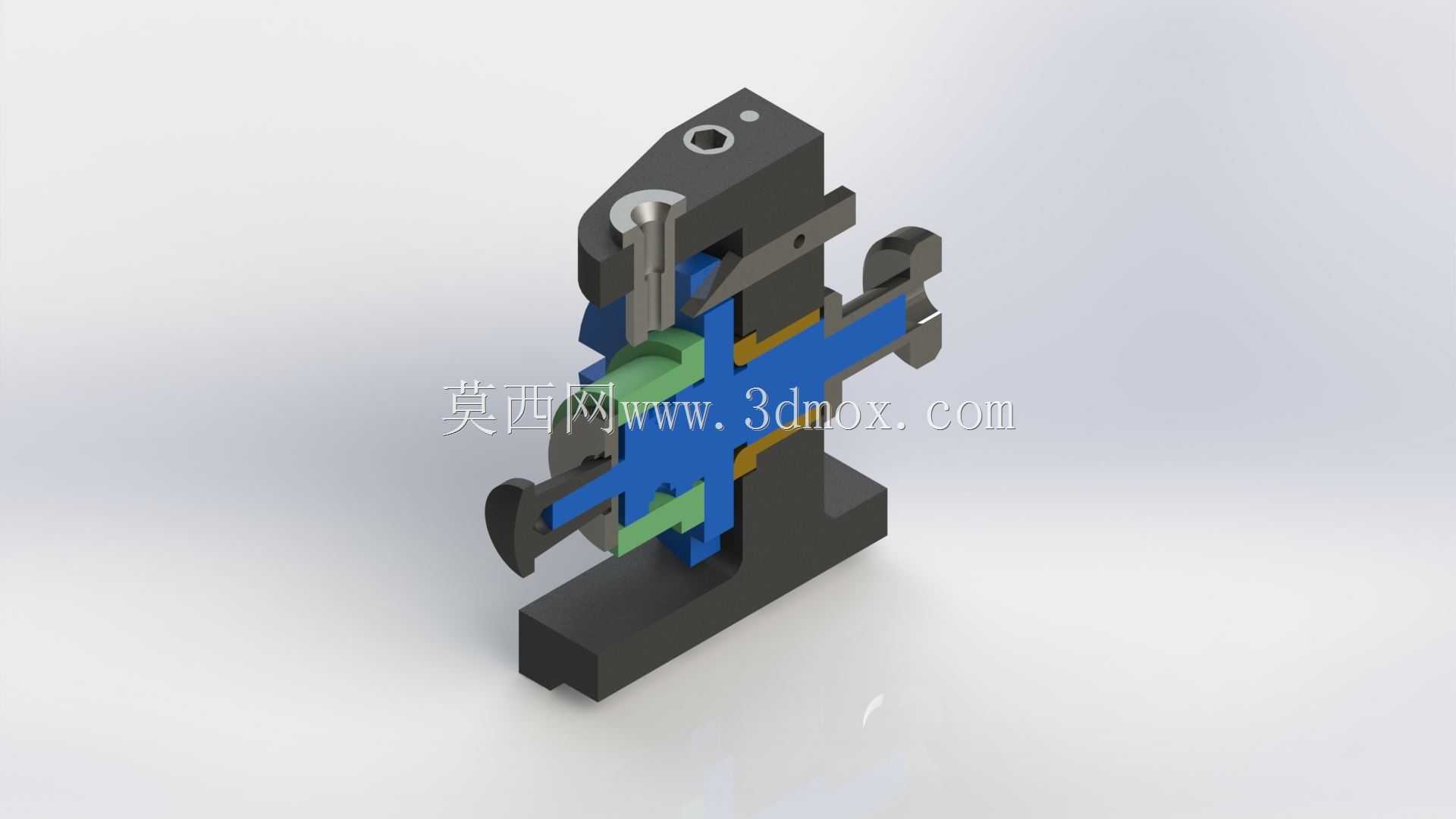

从设计思路来看，这款夹具整体遵循工装设计的基准重合原则，以工件的内孔或端面作为定位基准，与分度主轴的回转中心重合，有效减少了基准不重合带来的加工误差；结构上采用分体式装配设计，基座、分度主轴、分度盘、压紧架、锁紧机构均可独立拆卸，日常维护时可快速拆解清理钻削产生的铁屑，更换磨损的定位销、芯轴等易损件，降低工装的长期使用成本。整体外形紧凑，安装后占用钻床工作台的空间较小，不会干涉钻床主轴的上下进给行程，操作时工人站在钻床操作位即可完成分度、锁紧、钻削的全流程操作，操作逻辑简单，无需复杂培训即可上手使用。夹具的压紧机构采用螺旋压紧结构，压紧力稳定可调，可根据工件的材质、钻削进给量调整压紧力度，既避免压紧力过小导致的工件松动，也能防止压紧力过大造成薄壁工件装夹变形。
