多视角作业工人二维轮廓工程参考素材

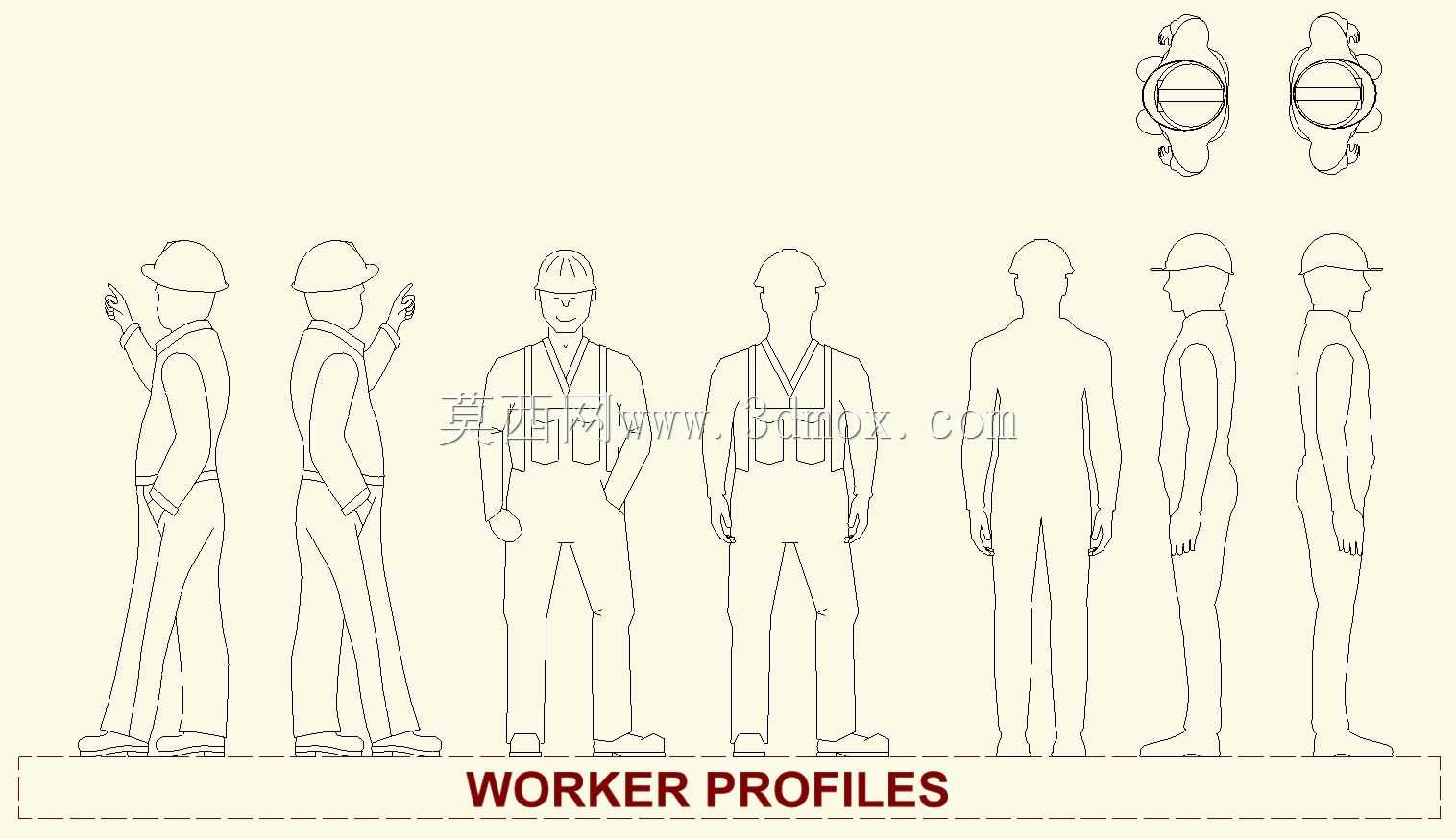

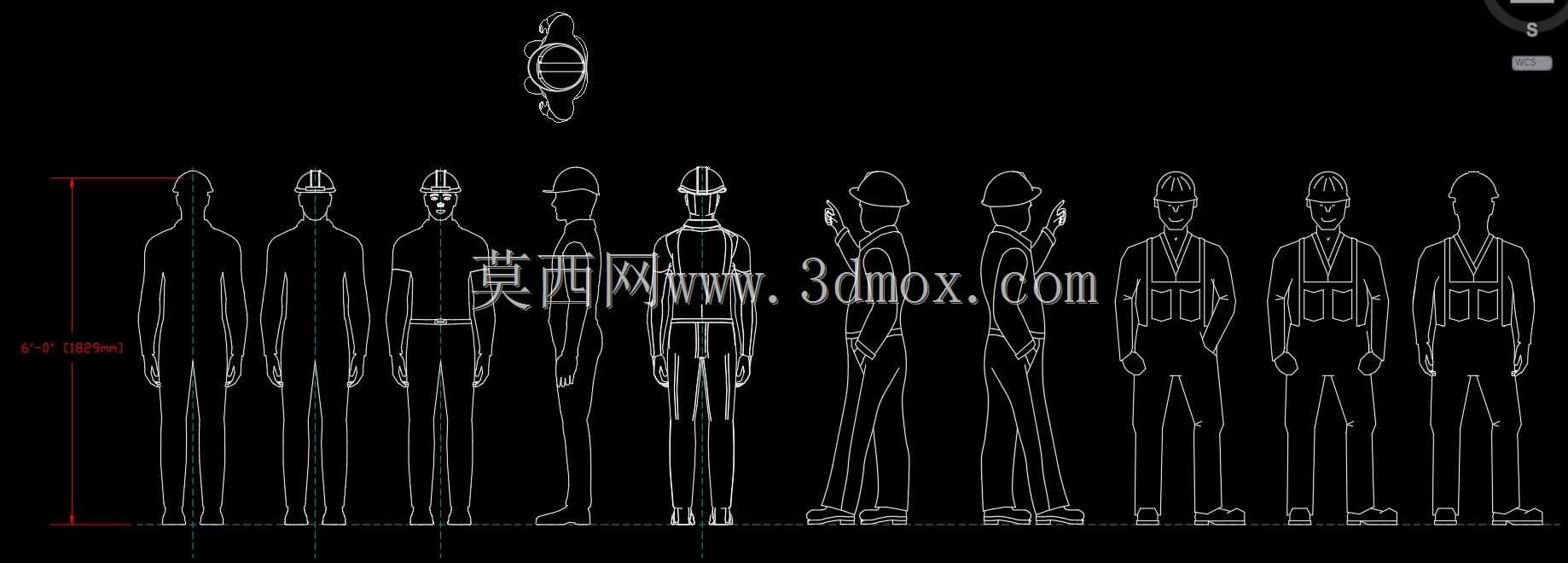

在机械工程、建筑布局、工业产线规划等设计场景中，人体尺度参考是方案合理性校验的核心依据之一，这套多视角工人二维轮廓素材，正是为解决工程视图中人体比例参照缺失的问题而设计，可直接嵌入各类工程布局图、装配示意图、作业空间规划方案中，帮助设计师快速校验操作空间预留是否合规、设备布局是否符合人体作业的舒适尺度、安全通道宽度是否满足作业人员通行与操作需求。从实际应用场景来看，这类轮廓素材可覆盖车间工位布局设计、建筑工地施工平面规划、设备操作界面人机校验、安全疏散通道示意、工业演示动画分镜制作等多个领域，在设计阶段就能直观呈现作业人员与周边设备、建筑结构的尺度关系，避免后期因空间预留不足导致的操作干涉、作业姿态疲劳、安全距离不达标等问题。这套素材包含了作业人员的正面、背面、左右侧面、半侧面指认姿态等多个常用视角，所有轮廓均按照成年男性作业人员的常规人体比例绘制，同时还原了工装穿戴状态：头戴安全帽、身着工装背带裤、脚穿劳保鞋的标准作业着装形态，完全匹配工业场景下的作业人员形象，无需额外调整着装细节即可直接使用。设计过程中严格遵循人机工程学的常规尺度标准，各视角的轮廓比例统一，不会出现多视角拼接时尺度错位的问题，线条采用简洁的单线轮廓形式，嵌入工程图后不会遮挡原有设备、建筑的线条标注，同时能清晰传递人体的占位边界。在外形与边界参考上，直立姿态的轮廓可用于校验站立操作工位的竖向空间预留、设备操作面的高度适配性；抬手指示的半侧面姿态可用于模拟现场指挥、设备点位指认、操作指引示意等场景的空间占位，帮助设计师确认视线遮挡范围、指挥人员的安全站位区域。素材还配套了头部防护装备的局部轮廓细节，可用于局部节点的安全示意放大图制作，满足不同层级工程图纸的绘制需求。使用这类标准化的人体轮廓素材，能大幅提升工程图的绘制效率，无需设计师每次手动绘制人体比例参考，同时统一的比例标准也能保障不同设计师输出的图纸在人体参照尺度上保持一致，避免因个人绘制习惯导致的尺度偏差，让整套工程方案的人机合理性校验更具参考价值，从设计源头保障作业空间的安全性与操作舒适性。
