汽车悬架用螺旋弹簧阻尼减震结构

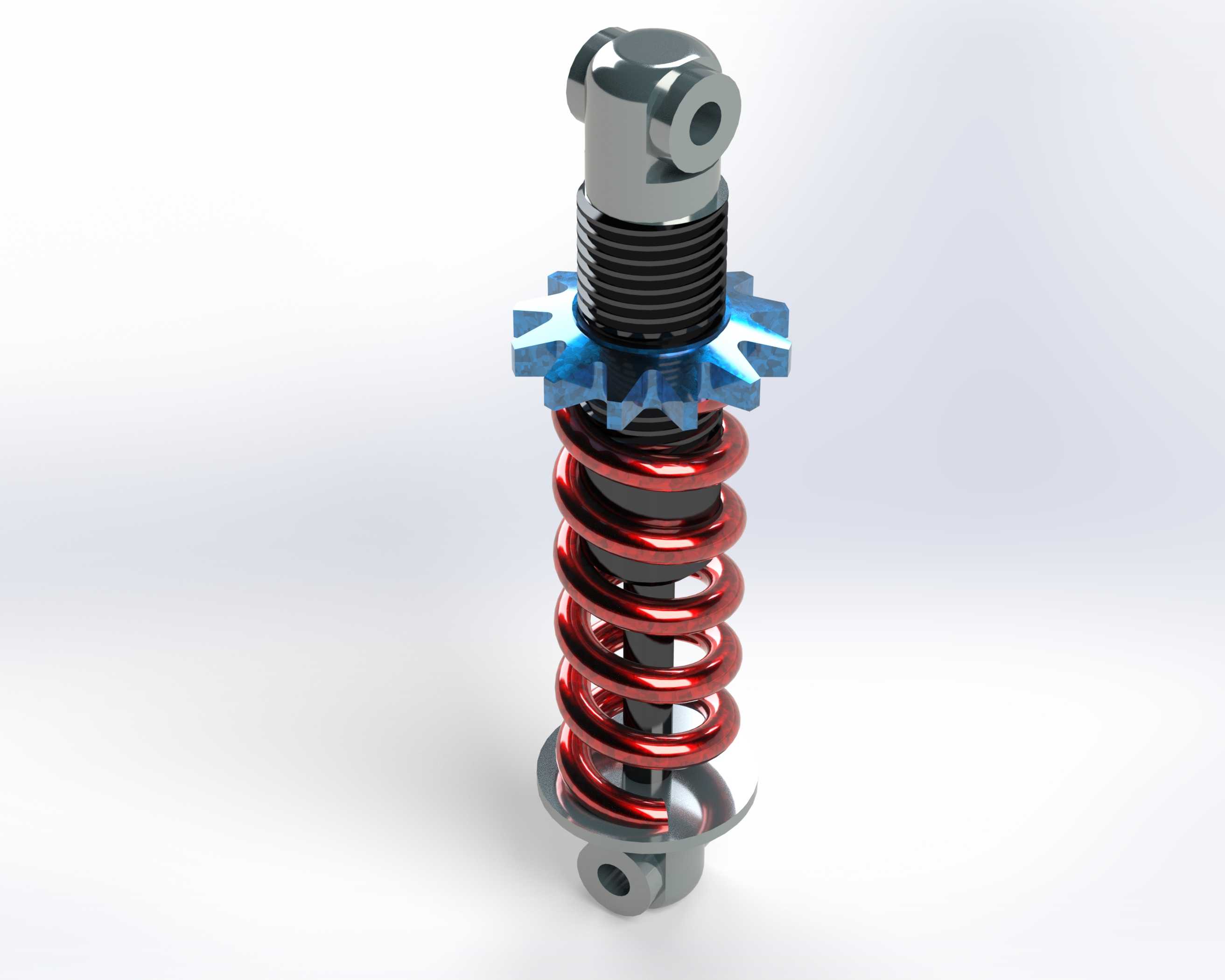

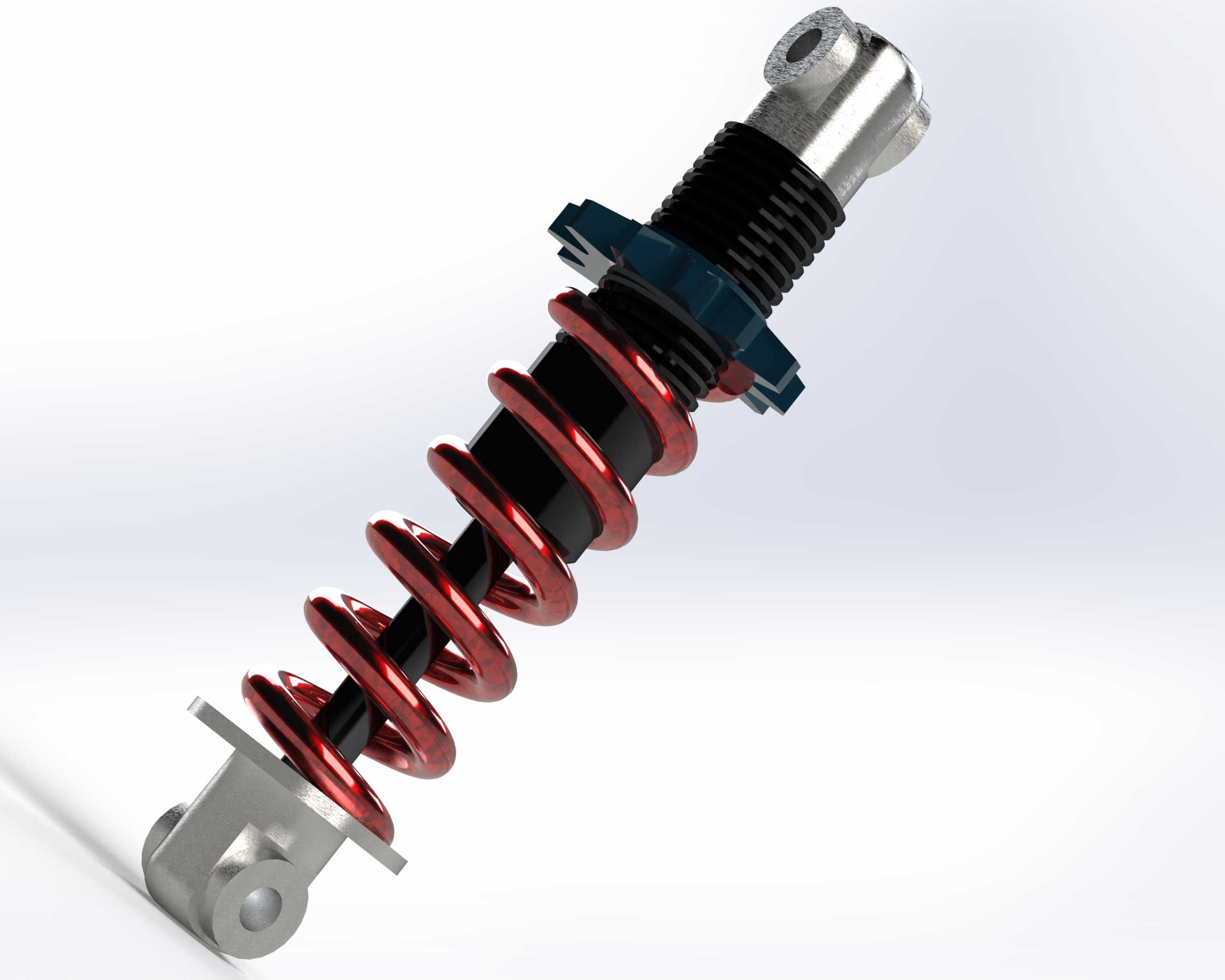

　　在乘用车辆、非道路作业机械的行走悬架系统中，这类螺旋弹簧与阻尼芯集成的减震部件，是承担滤震、支撑、动态姿态控制的核心功能件，日常行驶过程中路面传递的颠簸冲击，首先会通过车轮传导至减震器下安装端，再经阻尼芯的节流作用、螺旋弹簧的弹性形变完成能量耗散，避免冲击直接传递至车架造成驾乘不适，同时也能减少车身结构、车载零部件受交变冲击出现的疲劳损坏。从结构设计逻辑来看，该部件采用上下同轴耳环式安装结构，上耳环对接车身悬架塔顶安装位，下耳环对接转向节或下摆臂对应接口，安装孔位的同轴度公差控制在0.1mm以内，避免安装后出现侧向偏载导致阻尼芯杆偏磨、油封过早渗漏的问题。中间的螺旋弹簧选用变刚度设计思路，弹簧丝直径从两端向中间逐步过渡，

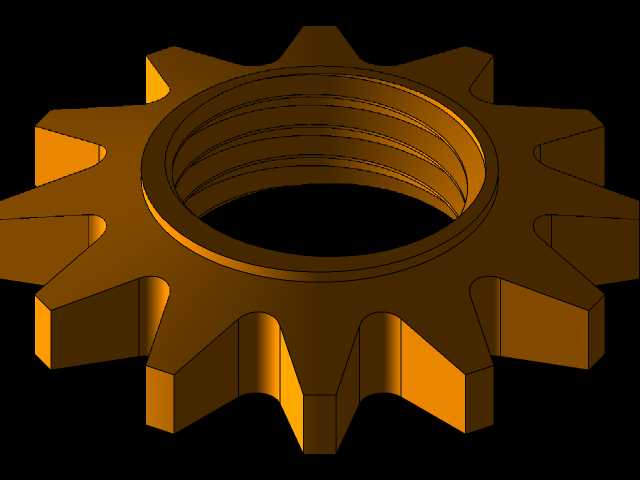

　　弹簧节距也做了差异化调整，应对小幅高频颠簸时弹簧刚度较低，能充分过滤细碎震动，经过大起伏路面、重载工况时，弹簧压缩至后段刚度快速提升，避免出现悬架击穿、硬限位碰撞的问题。阻尼芯部分采用单筒式结构设计，内置的活塞阀系做了多组节流孔匹配，压缩行程与回弹行程的阻尼力做了针对性调校，压缩段阻尼力设置偏低，保证冲击传入时弹簧能顺畅收缩吸能，回弹段阻尼力设置偏高，能快速抑制弹簧压缩后的往复弹跳，让车轮始终保持与路面的有效贴合，提升行驶抓地力与操控稳定性。弹簧上端设置的蓝色调节齿圈，可通过专用工具旋转调整弹簧预紧长度，进而改变车身初始离地高度，适配不同的使用场景需求，不管是日常通勤的舒适调校，还是复杂非铺装路面的高通过性需求，

　　都能通过预压量调整实现匹配。设计过程中需要重点考量安装边界尺寸，整体压缩至最短时的总长需匹配悬架跳动的上极限行程，避免车轮上跳时减震器顶死造成结构硬冲击，拉伸至最长时的总长需匹配悬架下极限行程，避免车轮下坠时减震器被拉脱，同时弹簧的最大外径要预留足够的周边间隙，避免悬架跳动过程中弹簧与周边的摆臂、线束、护板发生运动干涉。阻尼芯的外露活塞杆表面做了硬质镀铬处理，表面粗糙度控制在Ra0.2以下，配合双唇口油封结构，既能减少活塞杆往复运动的摩擦阻力，也能阻挡外界泥沙、水渍进入阻尼筒内部，延长部件的使用寿命。在实际选型匹配过程中，需要根据整车的轴荷分配、悬架行程参数、目标驾乘调校风格，匹配对应的弹簧刚度与阻尼阀系参数，

　　同时要校核安装点的强度，确保上下耳环的连接螺栓能承受动态工况下的交变载荷，避免出现连接点断裂、松脱的风险。这类减震结构除了应用在常规乘用车辆上，也可适配小型非道路作业机械、电动两轮车辆的悬架系统，根据不同的载荷需求调整弹簧丝直径、阻尼芯直径参数即可，整体结构集成度高，安装维护便捷，是行走缓冲系统中应用非常广泛的结构形式。建模过程中对弹簧的螺旋升角、阻尼芯的台阶结构、调节齿圈的齿形细节都做了还原，可直接用于悬架系统的运动干涉校核、装配模拟，也可作为相关结构设计的参考原型，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
