手柄驱动对夹式蝶阀工业结构设计

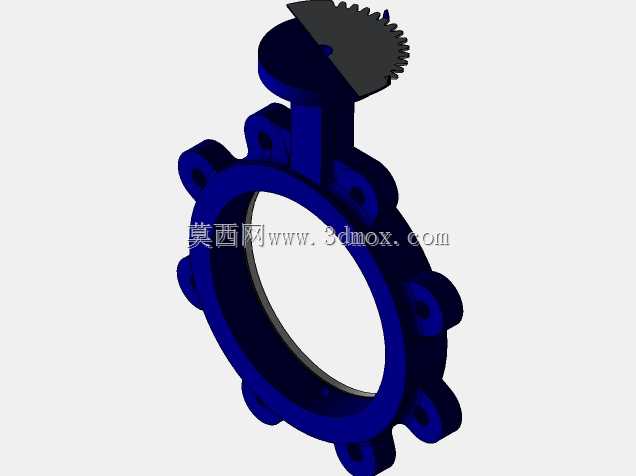

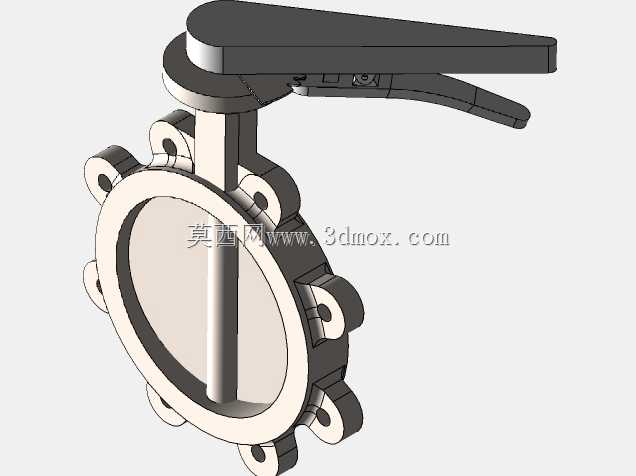

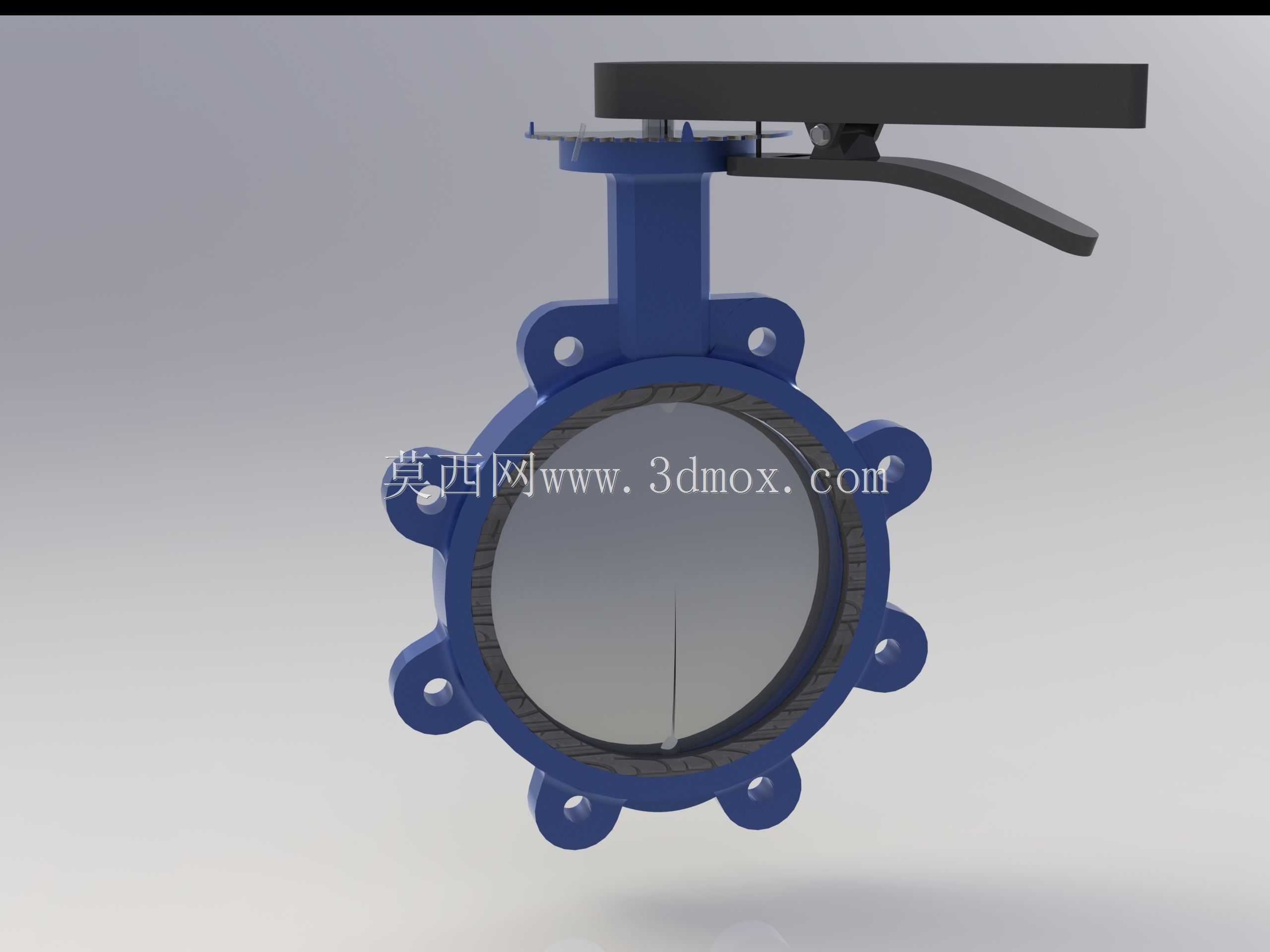

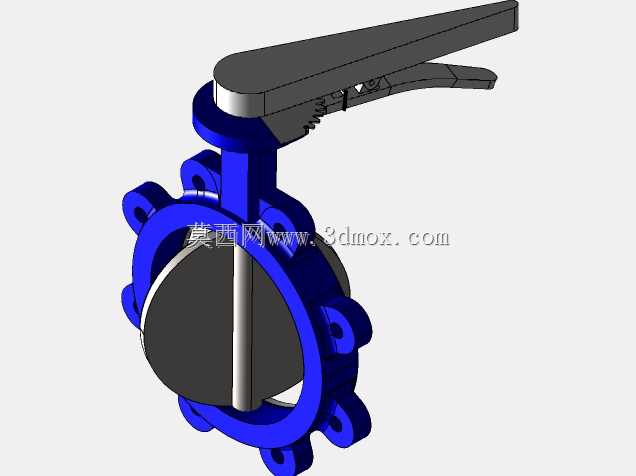

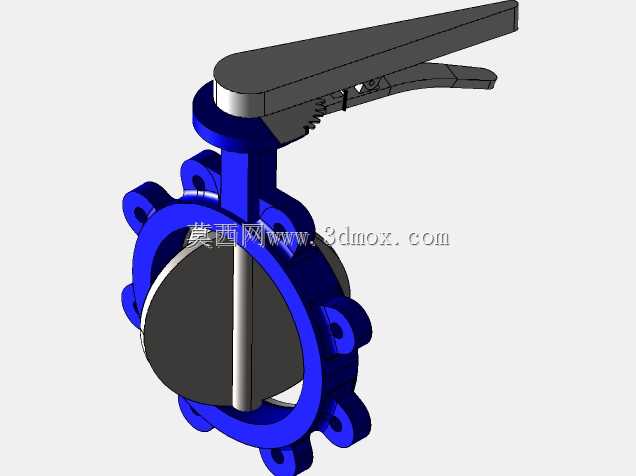

这款手动对夹式蝶阀，是工业流体管路系统中应用极为广泛的截断与调节类部件，常见于市政给排水管网、暖通空调循环水系统、化工低压流体输送管线、消防供水系统以及一般工业制程的水、油、弱腐蚀性介质管路中，承担管路通断控制、介质流量调节的核心作用，相比同口径的闸阀、截止阀，它结构更紧凑、启闭操作更省力，安装占用的轴向空间更小，非常适合管路排布密集、安装空间受限的工况场景。从功能特性来看，这款蝶阀采用手柄杠杆式驱动结构，操作人员扳动手柄即可带动阀杆旋转，直接驱动阀瓣做90度回转运动，当阀瓣回转至与管路轴线平行时阀门完全开启，介质流道通畅阻力极小，压力损失远低于同通径的截止类阀门；当阀瓣回转至与管路轴线垂直时阀门完全截断，可实现可靠的管路密封，同时手柄带档位定位结构，可将阀瓣固定在不同开度位置，实现对管路介质流量的线性调节，适配不同工况下的流量控制需求。在设计思路上，这款蝶阀采用对夹式连接结构，阀体周向布置带安装孔的凸耳结构，安装时无需在阀体两端额外加工法兰，直接将阀体夹在管路两端的配对法兰之间，穿过螺栓锁紧即可完成固定，大幅降低了阀体自身的结构重量与材料消耗，也压缩了阀门的轴向安装尺寸，适配不同标准的管路法兰安装要求。阀体采用流线型的流道设计，内壁过渡平滑无明显滞流死角，既可以降低介质流经时的紊流与压力损失，也能减少介质内杂质在阀体内的沉积，降低长期使用后的卡滞风险。密封结构采用阀座全包覆设计，橡胶密封件嵌装在阀体内壁与阀瓣的接触位置，阀瓣边缘做圆弧过渡处理，启闭过程中阀瓣与密封件的接触应力均匀分布，既保证截断状态下的密封可靠性，也能减少密封件的磨损，延长阀门的整体使用寿命。从安装边界来看，这款蝶阀的安装轴向尺寸远小于同通径法兰式阀门，安装时不需要为阀门预留过长的管路轴向空间，仅需保证两端法兰面与阀体端面平行，锁紧螺栓时对称均匀施力即可，避免阀体受单侧挤压变形影响密封性能；手柄的操作空间预留充足，扳动行程内无结构干涉，即使在贴近墙面、设备侧壁的管路位置，也能顺利完成启闭操作。阀杆与阀体的配合位置设置耐磨轴套，既可以降低阀杆转动的摩擦阻力，让操作手感更轻便，也能避免介质沿阀杆配合间隙向外渗漏，提升整体的密封可靠性。
