带式输送对辊挤压表面脱水设备结构设计

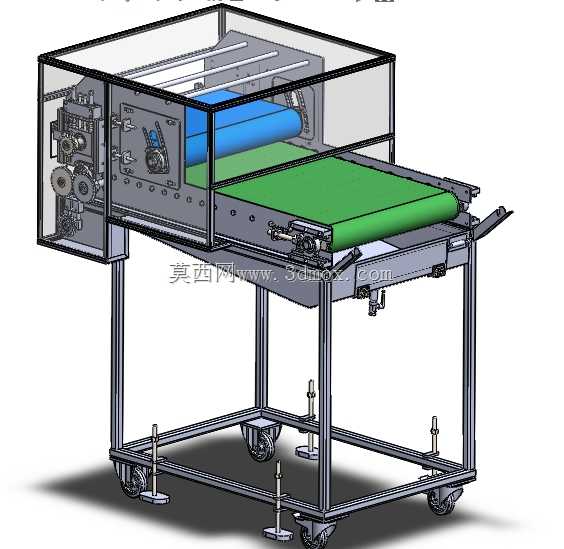

该设备主要应用于食品加工、农副产品预处理、工业零部件清洗后处理等生产场景，针对经过水洗工序的片状、块状、软质物料完成表面余水脱除作业，可衔接在清洗生产线与后续烘干、包装工序之间，替代传统人工擦拭、自然沥水的低效处理方式，大幅缩短产线物料处理周期，降低后续烘干环节的能耗成本。设备核心采用水平带式输送搭配上下对辊挤压的作业结构，待处理物料随绿色输送皮带匀速进入作业区后，上方蓝色柔性压辊配合输送辊组形成稳定的挤压间隙，通过可调的辊间压力将物料表面附着的游离水分挤出，挤出的水分顺着设备下部的集水结构集中排出，避免余水在设备内部积存造成锈蚀或物料二次污染。设备上部设置透明防护外罩，既可以阻挡挤压过程中水滴飞溅，保持生产现场整洁，也方便操作人员实时观察物料脱水状态，及时调整作业参数；左侧集成的传动结构采用齿轮啮合传动方案，保证输送辊与挤压辊的线速度匹配，避免因速差造成物料拉扯、堆积或表面磨损。设备机架采用方管焊接成型的框架结构，底部配备带刹车的万向脚轮与可调节支撑脚，既可以根据产线布局需求灵活移动设备位置，调整到位后也可通过支撑脚将设备牢牢固定，抵消作业过程中的振动，保证辊组间隙稳定；机架下部预留充足的安装与维护空间，可方便操作人员定期清理集水区域、检查辊面磨损情况、调整传动部件张紧度。设计过程中重点考虑了不同物料的适配性，挤压辊的间隙可通过侧部的调节手柄进行微调，可适配不同厚度的物料处理需求，柔性压辊采用弹性材质制作，在保证脱水压力的同时避免硬接触挤碎软质物料；输送皮带采用耐水、耐腐蚀的食品级材质，满足食品类物料处理的卫生要求，皮带张紧结构设置在输送段两端，可快速完成皮带更换与张紧度调整，降低设备维护的时间成本。设备整体外形紧凑，安装时仅需预留对应长宽的操作空间，对接上下游输送设备即可完成产线整合，无需复杂的基础固定施工，可快速适配不同规模的生产车间布局需求。
