多工位横向辊筒输送移栽设备结构

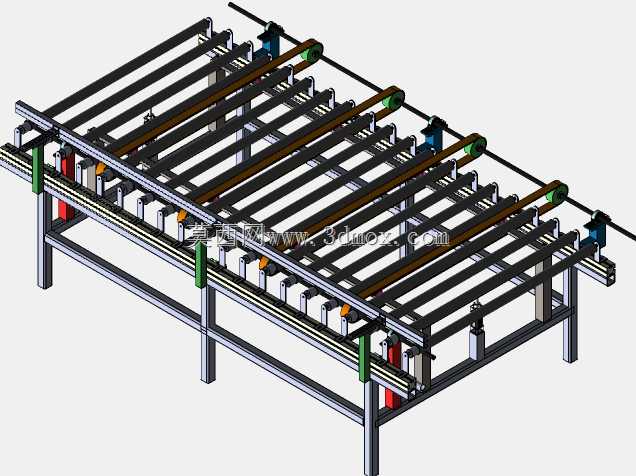

该设备主要应用于板式家具生产、建材板材加工、仓储物流分拣等场景的生产线工序衔接环节，承担不同流向输送线之间的物料横向转运任务，可适配规则平面类工件的90度转向输送需求，解决直向输送线无法完成跨线移载的生产痛点，常见于板材开料、封边、钻孔等工序的工件流转，也可适配包装生产线中箱装货物的线体分流作业，能够替代人工完成重型、大尺寸工件的跨线搬运，降低生产环节的人工搬运强度，提升生产线的连续运转效率。设备主体采用框架式焊接机架作为承载基础，机架采用标准型钢焊接成型，整体结构刚性充足，可承载大重量平面类工件的长期输送作业，底部设置可调支撑脚，可适配车间不平整地面的安装调平需求，安装时仅需按照线体布局预留对应长宽的安装空间，将设备对接至两段垂直布置的输送线衔接位置即可，无需对原有主线体做大规模改造。设备上层布置多组平行的长辊筒输送单元，辊筒采用精密轴承安装于两侧支架，辊筒间距根据常规输送工件的最小尺寸设计，避免输送过程中工件出现卡滞、下坠问题，辊筒组通过端部的传动带联动，由驱动电机提供动力，可实现工件沿主线方向的平稳输送。在相邻辊筒的间隙位置，布置有独立的横向顶升输送机构，该机构采用气缸作为顶升动力源，当工件到达移栽位置时，光电检测元件触发信号，顶升气缸动作将横向输送皮带组抬升至高于主线辊筒的高度，此时横向皮带启动，带动工件完成垂直于主线方向的横向输送，将工件移送至相邻的垂直输送线体上，待工件移送到位后，顶升机构回落，主线辊筒恢复正常输送状态。整套设备的气动元件、传动部件均布置于机架下方的空余空间，既避免输送过程中物料剐蹭传动部件，也方便后期的维护检修，设备的输送速度、顶升行程均可根据实际生产节拍做对应调整，可适配不同生产节奏的流水线作业需求，辊筒表面做防锈耐磨处理，长期输送硬质板材也不会出现过度磨损问题，横向皮带采用防滑耐磨材质，移送工件过程中不会出现打滑偏移，保证工件移栽位置的精准度。
