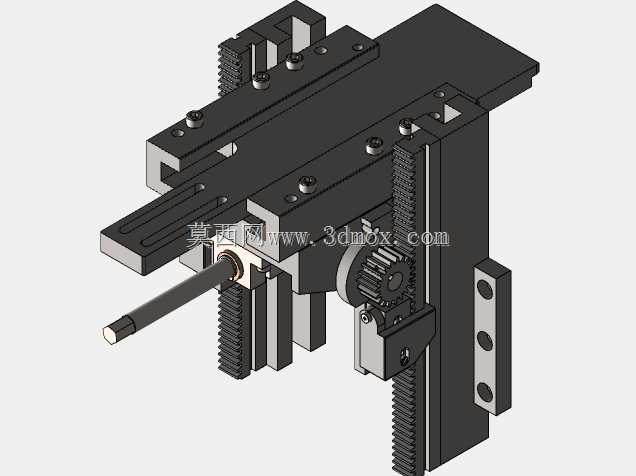

改进型齿轮齿条式装配夹持压紧机构

该夹持压紧机构主要面向自动化装配生产线、精密零部件加工工装场景设计，可适配多品类小型工件的装夹定位需求，在电子元器件组装、小型五金件加工、自动化上下料工位中，能够稳定完成工件的夹持固定与压紧动作，避免加工或装配过程中工件出现位移、偏斜问题，保障工序精度与作业稳定性。

从实际用途来看，该机构可集成在自动化流水线的工位侧，配合直线输送单元完成待加工工件的到位装夹，也可作为独立工装安装在工作台面，用于人工装配工序的工件固定，相比传统螺杆压紧式夹具，其夹持行程调节更便捷，夹紧力输出更均匀，不会对薄壁类、易变形工件造成压伤损伤。

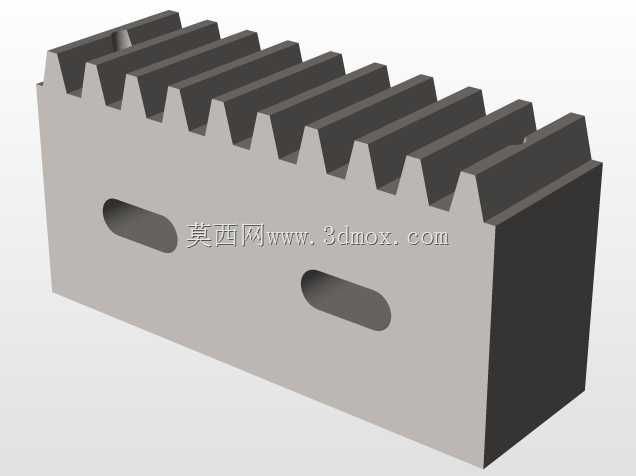

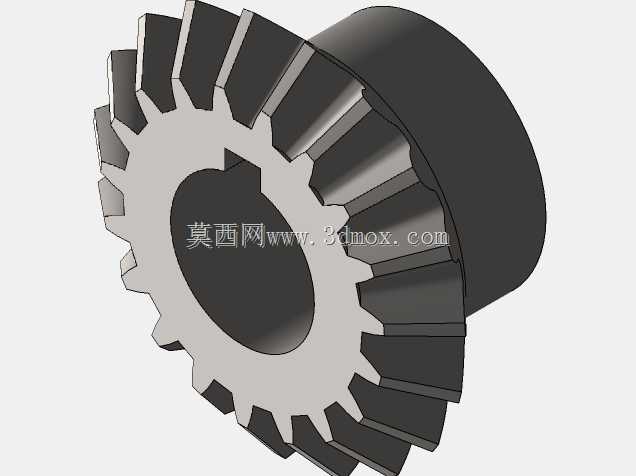

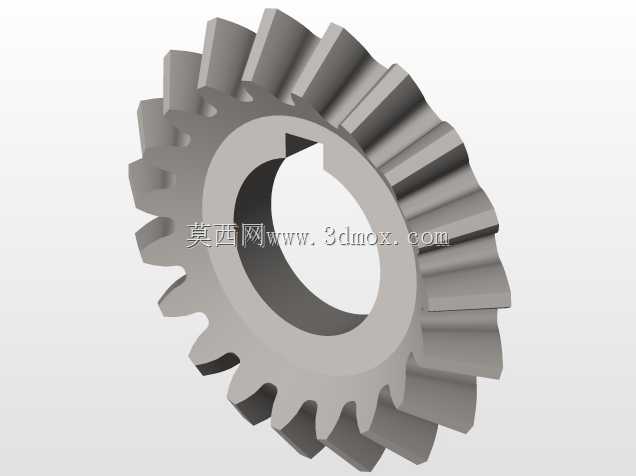

功能特性上，该机构采用齿轮齿条传动结构实现夹持爪的同步开合，配合横向设置的压紧杆组件，可同时完成工件的侧向夹持与轴向压紧，双作用定位模式大幅提升装夹可靠性；夹持爪内侧设置有齿形防滑结构，可增大与工件接触面的摩擦力，即使在有轻微振动的加工工况下，也能保证工件夹持状态稳定；机构整体采用模块化设计，各连接部位均采用标准紧固件连接，可根据实际工件尺寸快速更换不同规格的夹持爪，适配不同外形工件的装夹需求，无需对整体机构进行大幅改动。

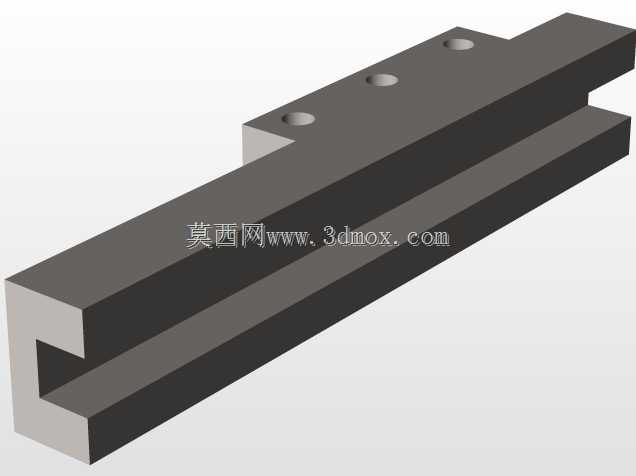

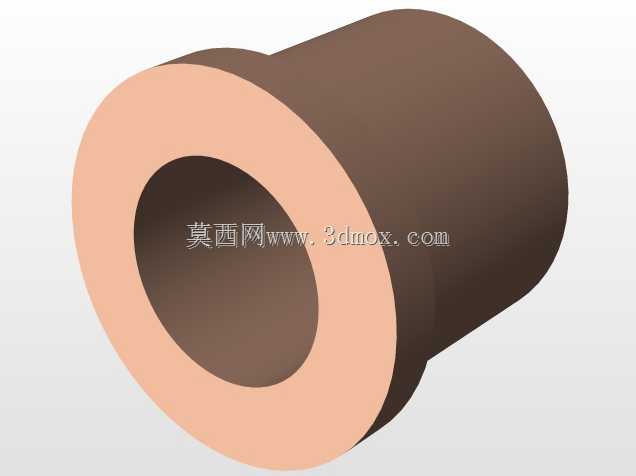

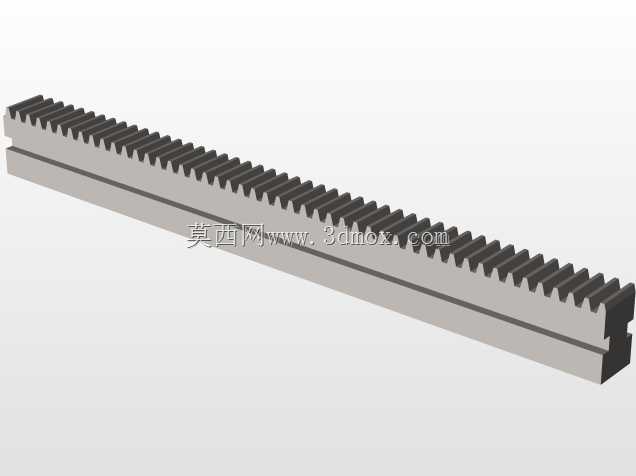

设计思路层面，该机构针对传统夹持器压紧力不足、夹持行程受限的问题做了优化改进，将齿轮齿条传动布置在机构中部，动力传递路径短、传动效率高，手动调节或配合小型驱动件即可实现稳定的夹紧力输出；竖向设置的导向齿条与安装座配合，可实现整个夹持模块的高度位置调节，适配不同高度的工件装夹需求；压紧杆采用带导向套的滑动结构，压紧动作顺滑无卡滞，端部设置的柔性接触头可避免刚性接触刮伤工件表面。

外形尺寸与安装边界方面，该机构整体为紧凑的立式布局，横向安装基准面设置有多个标准安装孔位，可直接固定在标准铝型材工作台或专用工装底座上，安装时需预留出夹持爪开合的横向活动空间，以及压紧杆的轴向伸缩空间，整体占用安装空间较小，不会对周边作业部件造成干涉，可灵活布置在空间受限的自动化工位中；机构的运动部件均设置有防护结构，可避免加工碎屑、灰尘进入传动部位，降低日常维护频次，延长机构整体使用寿命。
