多自由度铰接式液压驱动作业机械臂

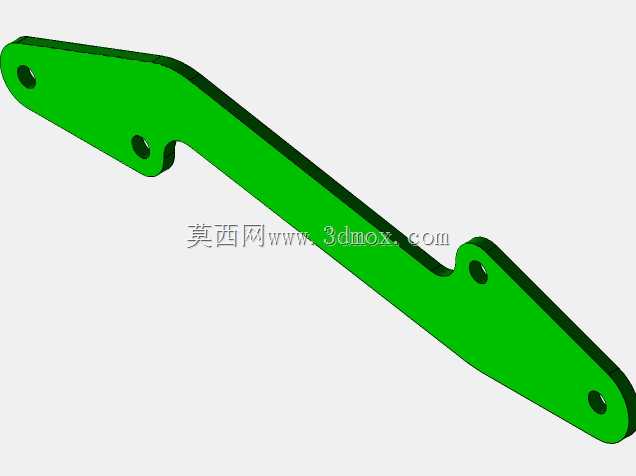

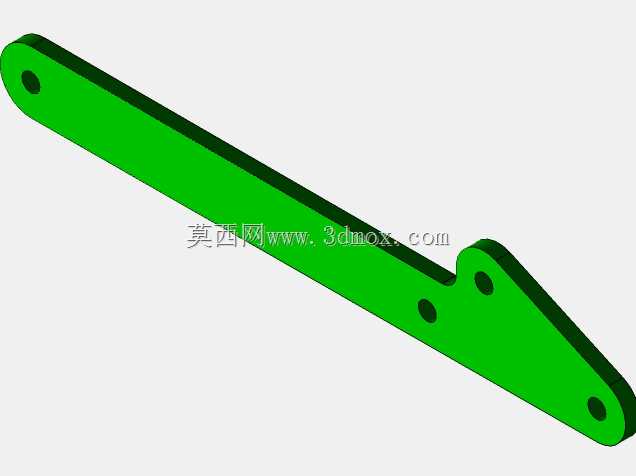

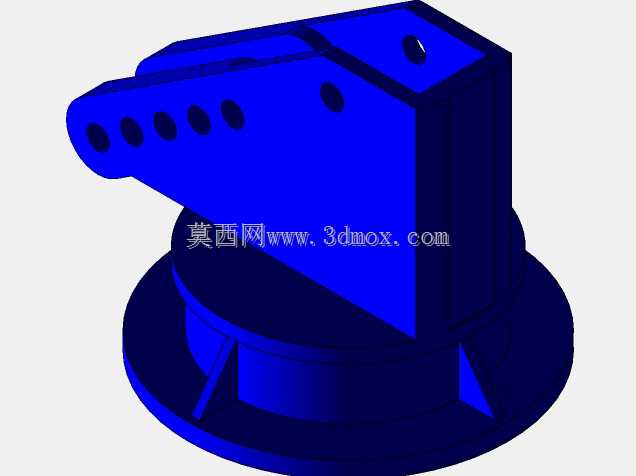

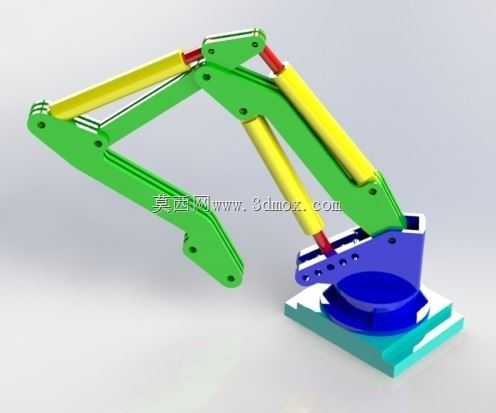

这款液压驱动的多自由度机械臂，主要面向工业生产中的重载物料搬运、工位工件转运、重型零部件装配以及高危作业场景的替代操作需求，可适配在自动化生产线上下料工位、重型机械装配车间、冶金铸造车间的高温工件取放、物流仓储的重型货件码垛等场景，也可搭载在移动作业平台上完成野外复杂环境下的重型物件抓取、移位作业，相比纯电动驱动的机械臂，液压驱动的结构能提供更大的输出扭矩与负载能力，可应对百公斤级以上的重载作业需求，在大负载作业场景下的稳定性与动力持续性更具优势。从结构设计来看，该机械臂采用多段铰接式臂体结构，共设置三处液压油缸作为动力执行元件，分别对应大臂俯仰、小臂屈伸、末端姿态调整三个动作维度，搭配底部的回转支撑基座，可实现水平方向360度全范围回转覆盖，作业半径可覆盖基座周边环形区域，能够在不移动基座的前提下完成较大范围内的物件取放操作。臂体采用箱型铰接结构设计，各臂段之间通过高强度销轴连接，铰接位置预留润滑注油通道，可降低长期往复运动带来的铰接磨损，延长设备使用寿命；液压油缸采用两端铰接的安装方式，可随臂体姿态变化自适应调整受力角度，避免油缸承受径向载荷造成密封件损坏，油缸的行程参数经过匹配计算，可保证各臂段在极限伸展、极限收拢状态下都不会出现结构干涉，同时预留足够的安全行程余量，避免油缸运动到行程端点时出现硬冲击。底部的安装基座采用分层式设计，下层为固定安装法兰面，可通过螺栓紧固在设备机架或者移动平台的安装平面上，安装面的螺栓孔位采用等距圆周排布，可适配不同规格的安装底座，中间层为回转支撑结构，内置回转支承轴承可承受臂体伸展时带来的倾覆力矩，保证重载作业时的基座稳定性，上层连接臂体的铰接支座，采用加厚钢板焊接结构，可承受大臂俯仰时的交变载荷。末端的执行端安装位采用标准化法兰接口，可根据不同作业需求更换夹爪、吸盘、焊枪、清扫工具等不同执行部件，接口处预留液压油路与控制线路的走线通道，可方便外接执行元件的动力接入。整体结构的外形尺寸经过紧凑化设计，收拢状态下臂体可折叠收放在基座上方，减少非作业状态下的空间占用，伸展状态下臂体可达到最大作业半径，兼顾了空间利用率与作业覆盖范围，各液压管路沿臂体侧面排布并设置管卡固定，避免臂体运动过程中管路出现拉扯、剐蹭问题，整体结构兼顾了重载作业的强度需求与动作灵活性，可适配多种工业重载作业场景的使用需求。
