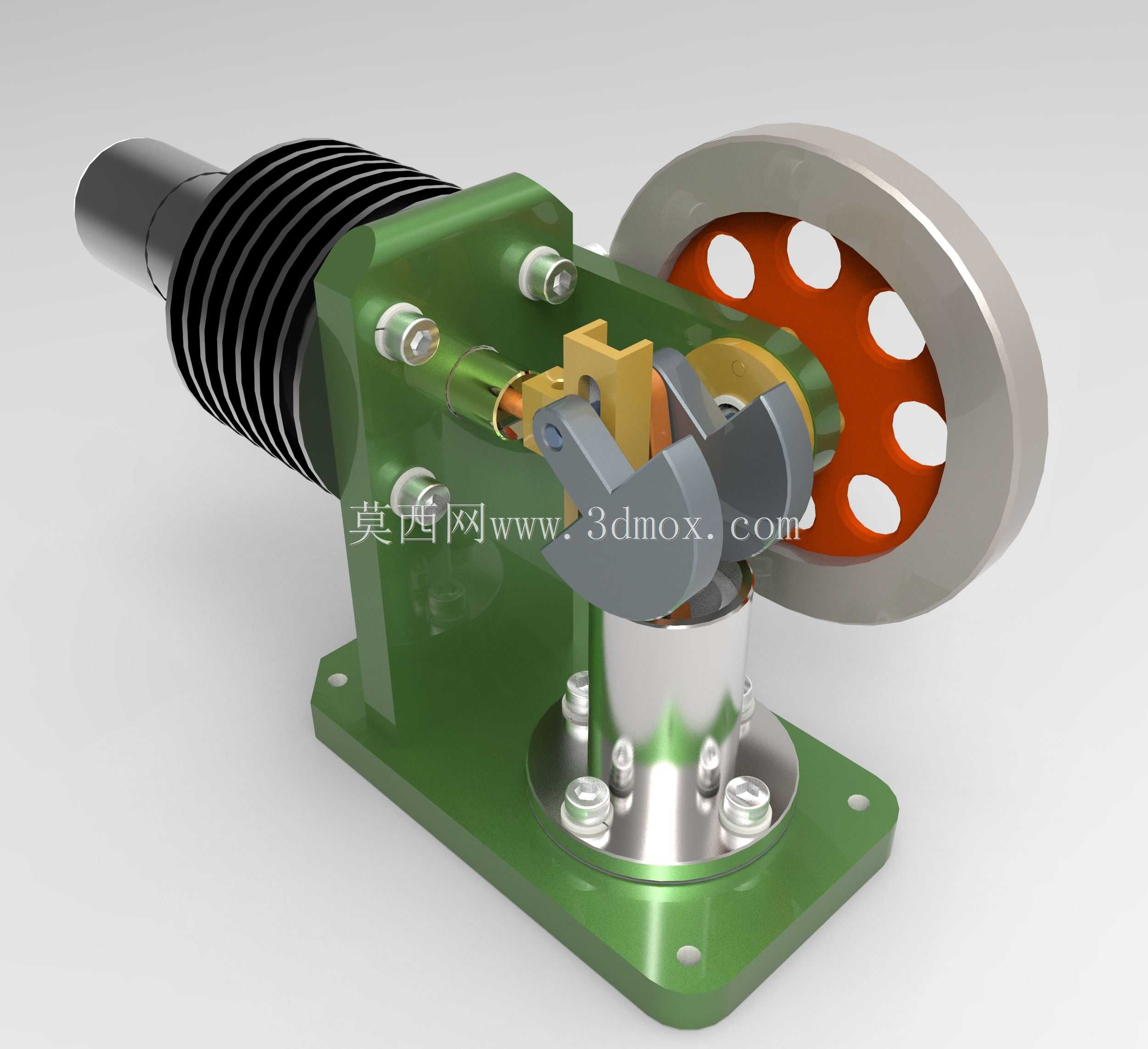

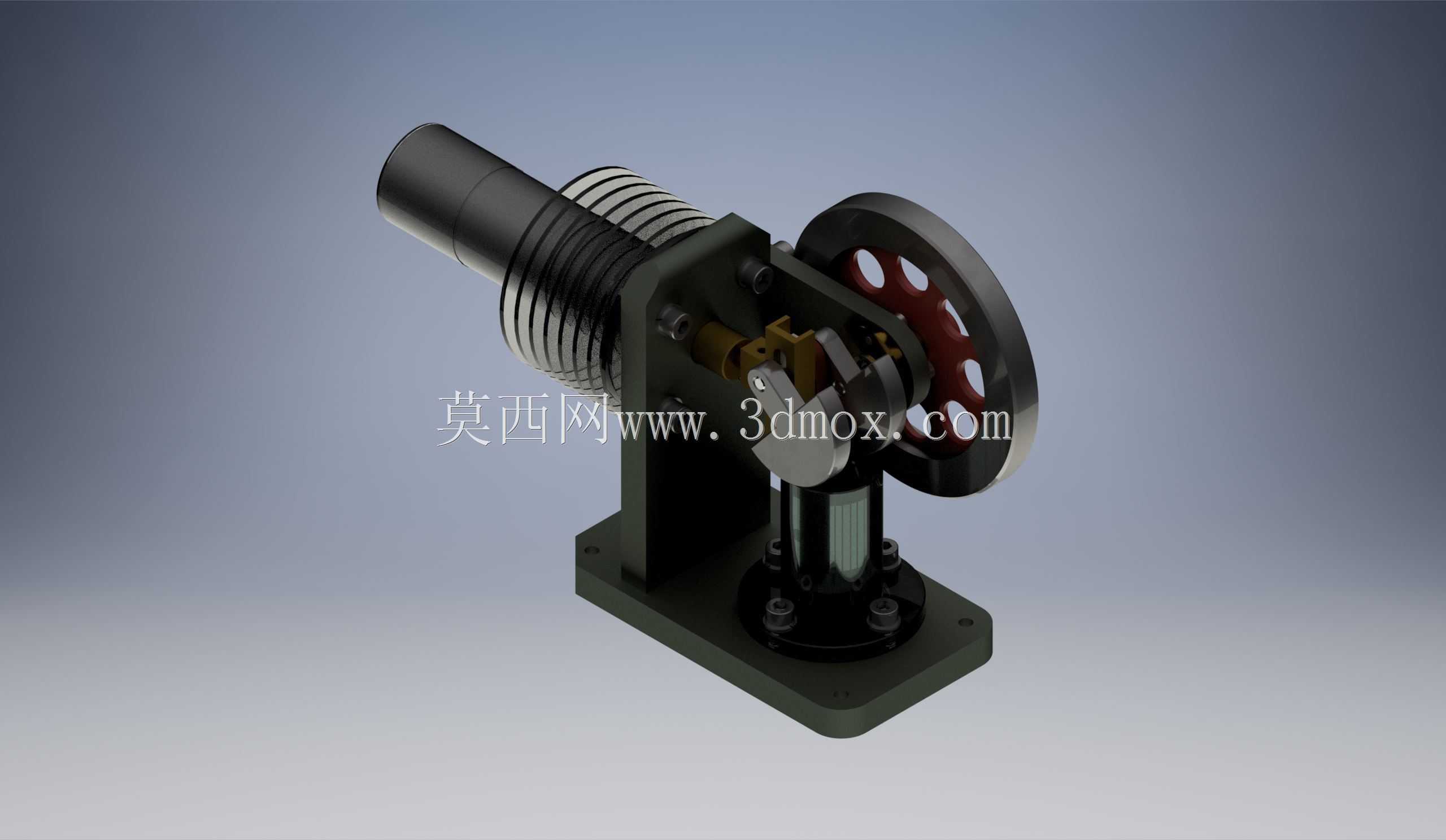

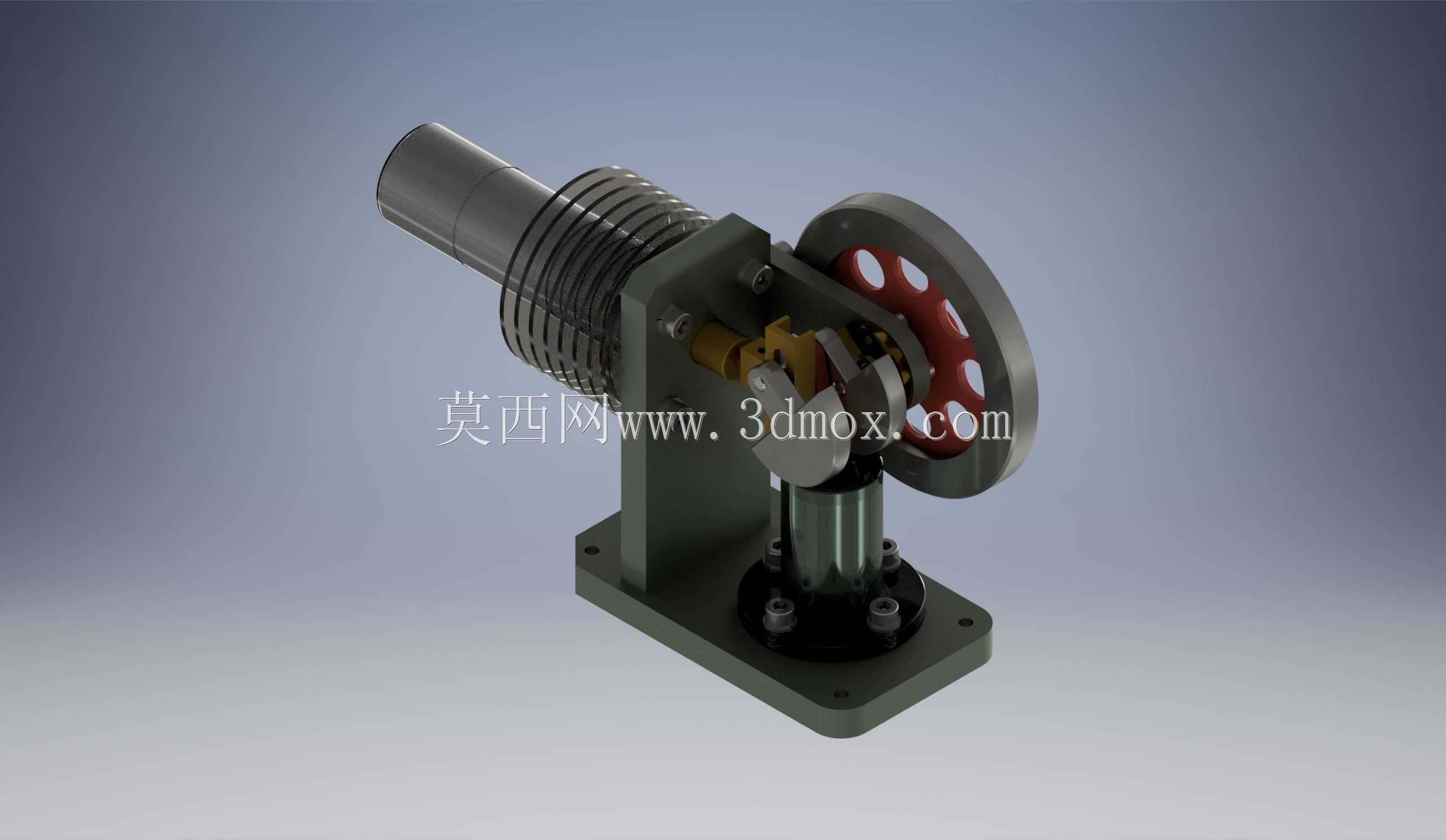

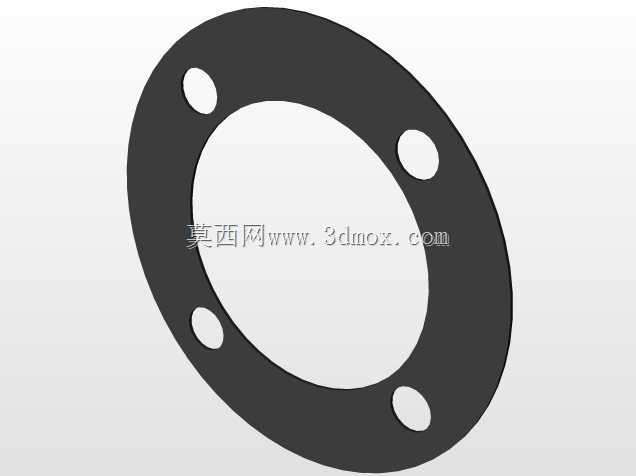

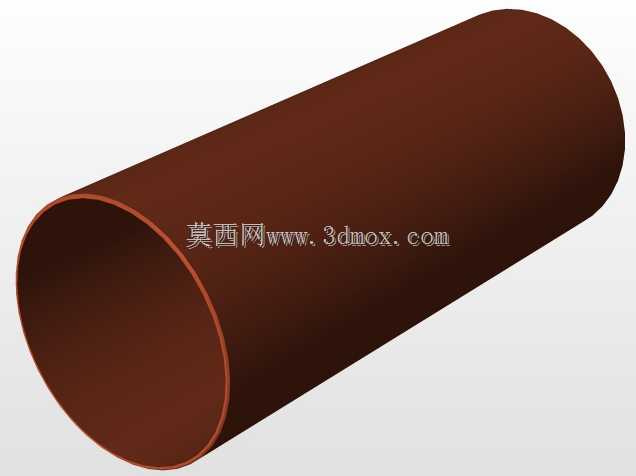

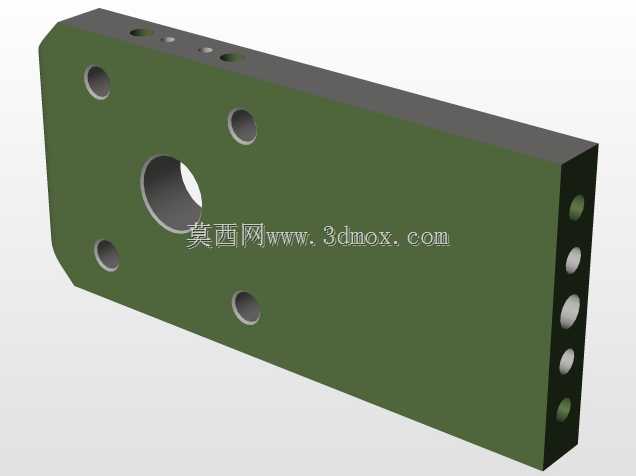

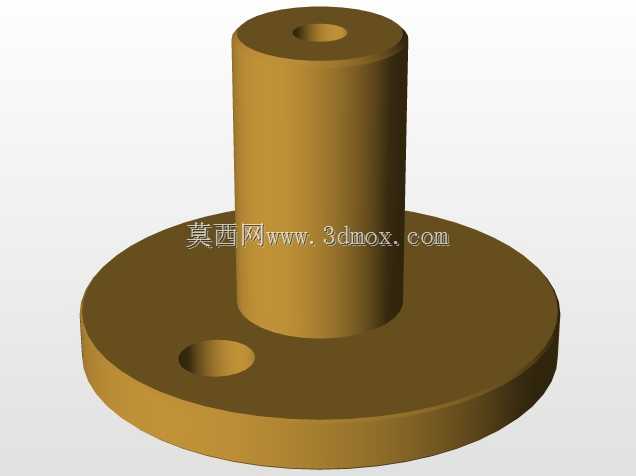

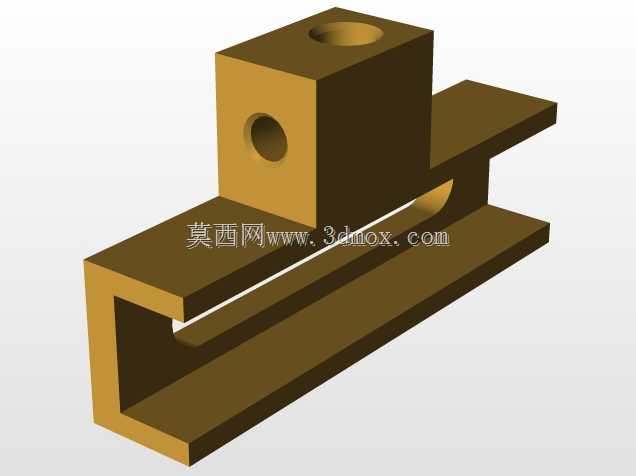

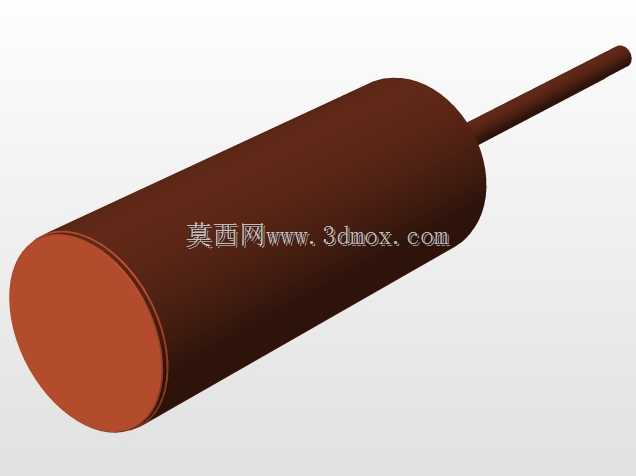

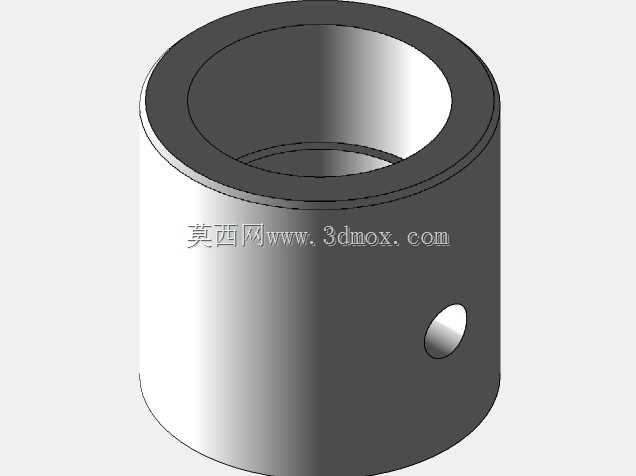

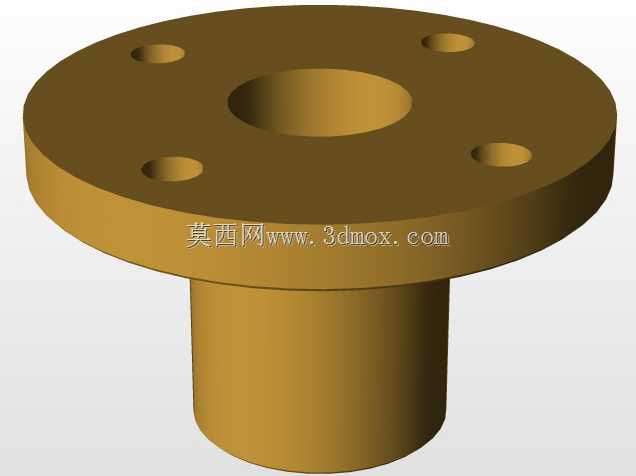

卧式斯特林动力装置结构设计

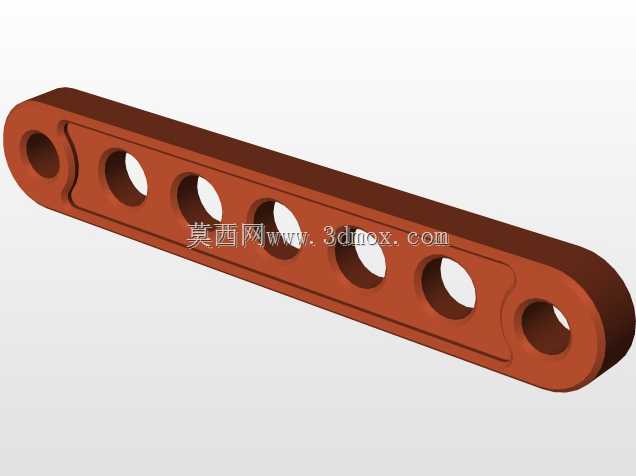

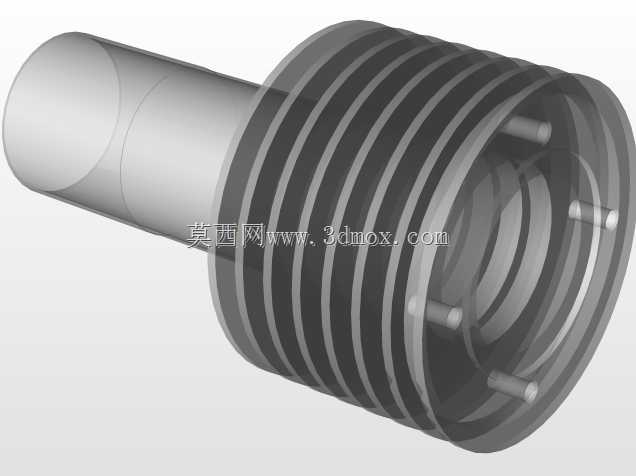

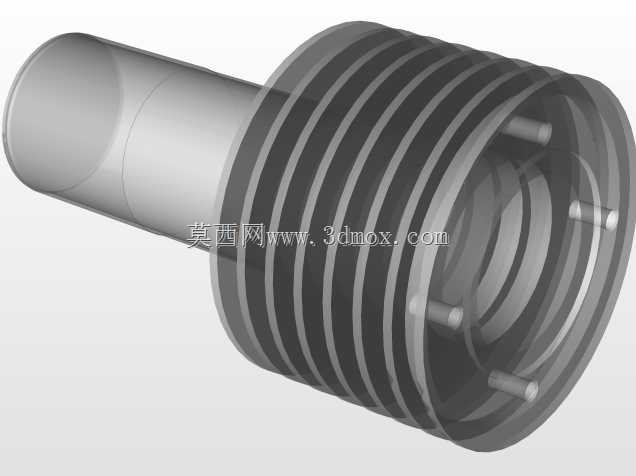

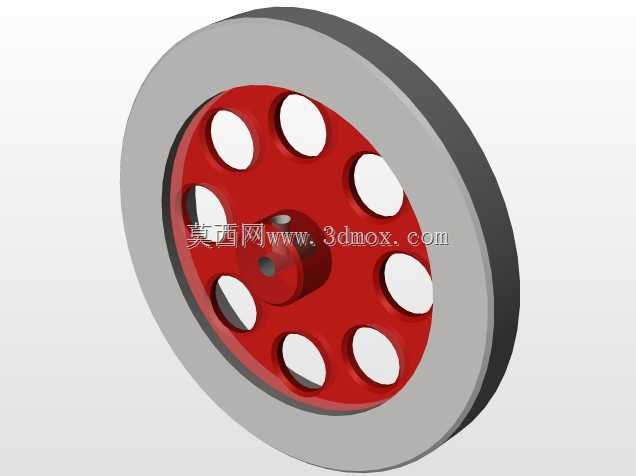

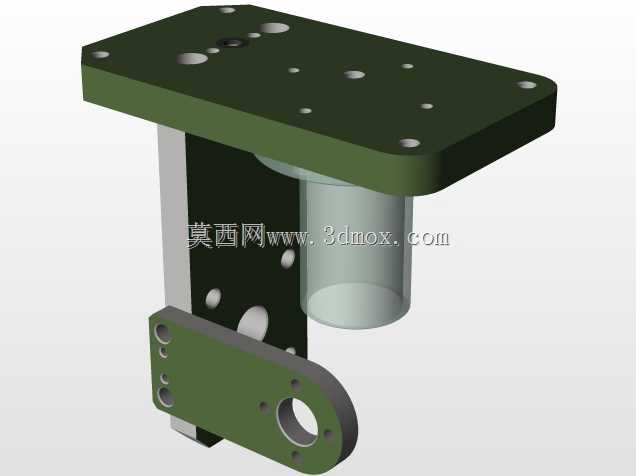

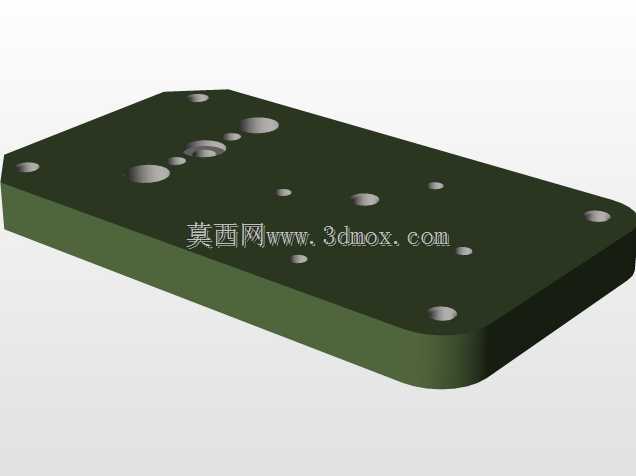

这款卧式斯特林动力装置，是外燃式热机的典型小型化结构设计，可广泛应用于科教演示场景、低温余热回收试验、小型分布式动力供给验证等领域，能够直观展示外燃机的能量转换逻辑，也可作为低品位热能利用的原型测试载体。不同于内燃机依靠燃料在缸内爆燃做功的逻辑，该装置通过外部热源对换热端加热，利用工质受热膨胀、遇冷压缩的循环特性，配合曲柄连杆机构将活塞的往复直线运动转换为飞轮的旋转运动，持续输出旋转扭矩，可带动小型负载完成做功动作。从功能特性来看，卧式布局的设计大幅降低了整机的重心高度，运行过程中整机振动幅度更小，动力输出的稳定性更优；带多孔镂空结构的飞轮既保证了足够的转动惯量，能够储存动能让曲轴顺利越过止点维持循环运转，又通过镂空设计降低了不必要的重量冗余，减少了启动阶段的阻力。装置的动力缸端集成了密集的散热鳍片结构，能够快速将做功后工质携带的多余热量散出，维持冷端与热端的稳定温差，保证循环效率的持续性；底部一体化的安装底座预留了标准安装孔位，可直接固定在试验台架或演示台面上，安装边界清晰，无需额外设计复杂的固定工装即可完成装配。在设计思路上，该结构优先考虑了运动机构的传动可靠性，曲柄连杆与活塞、飞轮的连接位置均做了同轴度优化，减少运动过程中的卡滞风险；各连接部位采用标准紧固件完成装配，既保证了密封腔体的气密性要求，又兼顾了拆装维护的便捷性，可快速完成结构拆解，方便观察内部的动力传递路径与工质循环逻辑。整机的外形尺寸适配桌面级试验与演示场景，热端伸出长度预留了充足的热源放置空间，不会因热源距离机架过近造成结构件过热损伤，冷端散热结构的外轮廓也预留了足够的空气流通间隙，保证自然散热条件下即可维持稳定的工作温差，无需额外加装强制散热结构即可完成基础的运转演示。
