BOSCH12伏四端子起动机电磁阀结构

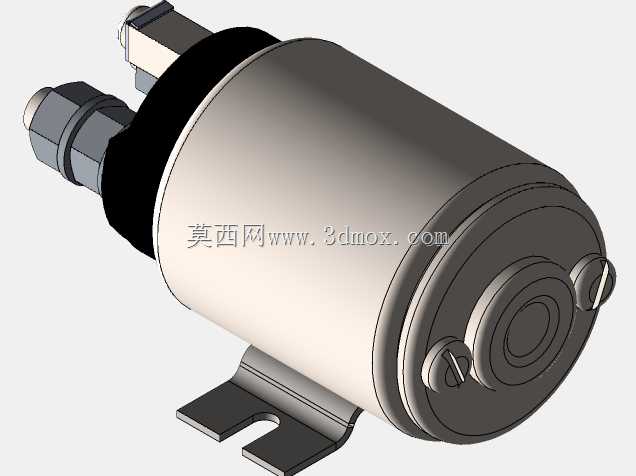

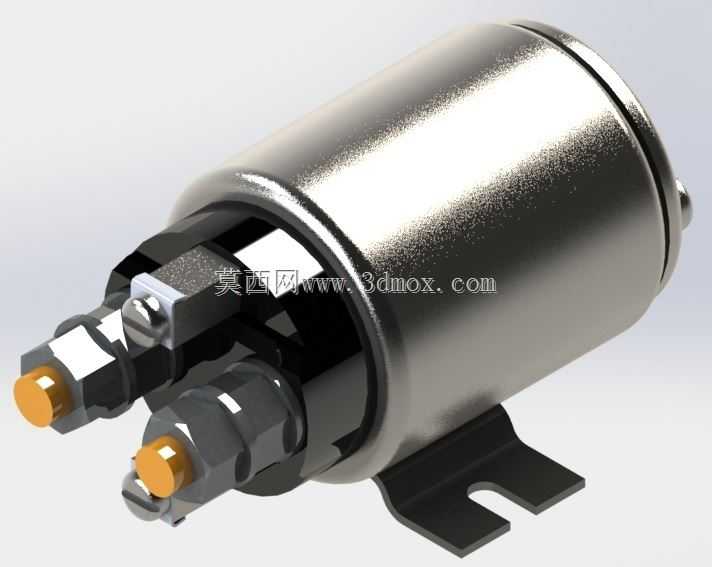

这款起动机电磁阀是车用起动系统的核心执行部件，主要应用于搭载12伏电气系统的燃油车辆起动回路中，承担着起动机动力通断与驱动齿轮啮合的双重控制职能，是起动系统中衔接点火开关与起动机本体的关键电磁执行元件。在实际车辆使用场景中，当驾驶员转动点火钥匙触发起动信号时，该电磁阀会率先完成两个核心动作：一是通过内部电磁线圈产生的吸力推动内部铁芯位移，带动起动机的驱动齿轮伸出，与发动机飞轮齿圈完成平稳啮合；二是在齿轮啮合到位后，接通起动机主回路的大电流通路，让起动机获得蓄电池的满功率供电，带动发动机曲轴转动完成起动过程，当点火开关复位后，电磁阀会快速切断主回路电流，同时带动驱动齿轮退回初始位置，避免起动机被发动机反拖造成损坏。从产品功能特性来看，这款四端子结构的电磁阀相比传统两端子产品，额外设置了独立的保持线圈接线端与反馈接线端，能够在起动过程中降低线圈的持续功耗，避免长时间通电导致线圈过热烧毁，同时可以给车辆ECU反馈起动啮合状态，配合整车电控逻辑完成起动过程的精准控制，连续工作工况下的触点抗烧蚀能力更强，能够适配大排量发动机起动时的大电流通断需求。在设计思路上，这款电磁阀采用了圆柱形密封金属外壳结构，外壳选用导磁性能优异的钢材拉伸成型，既可以作为电磁回路的导磁部件提升线圈磁通量利用率，又能隔绝机舱内的泥水、油污与粉尘侵入内部，适配发动机舱复杂恶劣的工作环境；底部的一体式冲压安装支架采用带开口槽的安装孔设计，既可以保证安装时的定位精度，又能吸收车辆运行过程中产生的振动，避免固定螺栓松动。从安装边界来看，电磁阀主体为等直径圆柱结构，两个主接线柱朝向接线侧伸出，接线端采用六角螺母锁紧结构，适配不同线径的蓄电池电缆与起动机接线，安装支架的孔位间距符合主流12伏起动机的通用安装尺寸，不需要额外改动安装位即可直接替换同规格产品，整体外形紧凑，不会与周边的发动机线束、进气管路产生安装干涉，能够在-40℃到120℃的机舱温度范围内稳定工作，触点部分采用银合金材质，能够承受数百安培的瞬时起动电流冲击，保证多次起动循环下的接触可靠性。
