VS2C型3/8英寸螺纹连接顺序阀结构

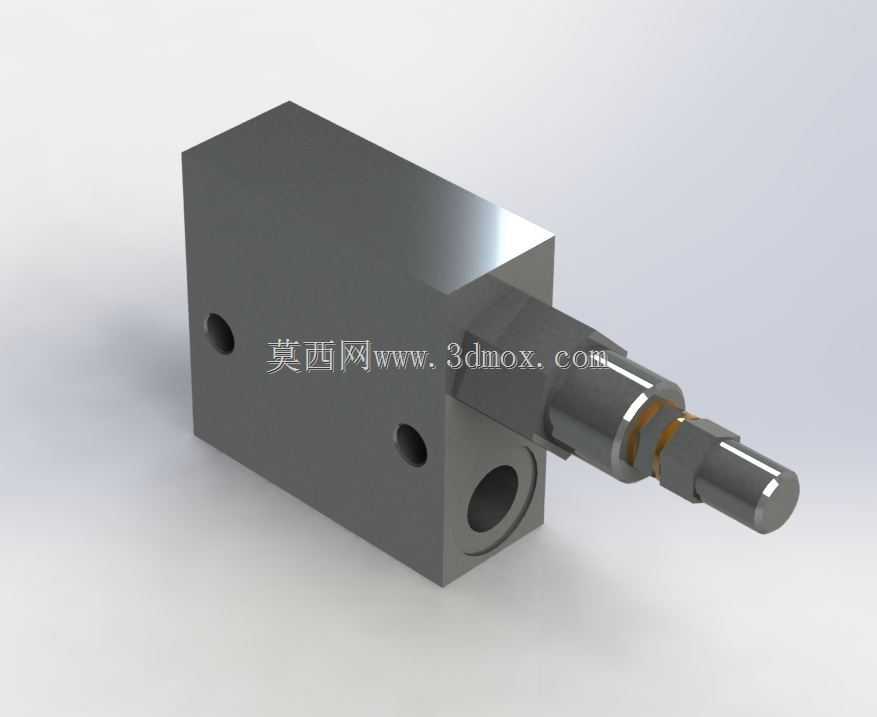

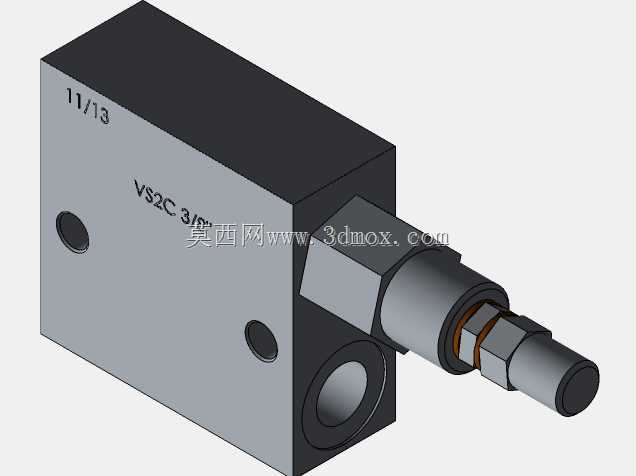

　　在液压系统的压力控制回路搭建中，顺序阀是实现执行元件按预设压力阈值依次动作的核心控制元件，这款VS2C规格3/8英寸通径的顺序阀，常被应用在中小型机床液压工装夹紧回路、自动化生产线的工位顺序动作回路、小型工程机械的支腿锁紧油路中，用来保障油路压力达到设定值后，后续油路才会导通驱动对应执行元件动作，避免多执行元件同时动作带来的压力冲击、动作逻辑混乱问题。从结构设计来看，这款阀采用板式安装的方块式主体结构，主体部分为方正的金属阀块，加工有三个安装固定孔，分别布置在阀块的两个相邻侧面，安装孔的位置公差按照液压阀安装的通用精度要求设计，能够直接适配标准的油路块安装面，不需要额外加工转接板，安装时只需将阀块贴合在油路块对应安装面，

　　通过螺栓穿过固定孔锁紧即可，密封依靠安装面的精加工平面配合O型圈实现，能够承受常规中低压液压系统的工作压力，不会出现渗漏问题。阀的调节端采用伸出式的螺套加锁紧螺母结构，调节杆伸出阀块主体一定长度，操作人员可以通过转动调节螺套来改变内部弹簧的预压缩量，从而调整顺序阀的开启压力，调整到位后拧紧外侧的锁紧螺母，就能防止设备运行过程中振动导致的压力设定值偏移，这种外露调节端的设计，不需要拆卸阀件就能在设备调试现场完成压力参数调整，相比内藏式调节结构的阀件，现场调试的便捷性更高，适合需要频繁调整动作压力的试验台、多工况切换的生产设备使用。阀的油口采用3/8英寸的管螺纹连接规格，两个主油口分别布置在阀块相邻的两个侧面，

　　能够适配常用的3/8英寸液压油管接头，通径大小匹配流量在30L/min以内的液压回路，不会因为通径过小造成油路节流发热，也不会因为通径过大造成阀件体积冗余占用过多安装空间。在设计这款阀的三维结构时，首先要确定内部阀芯的滑动行程，根据顺序阀的压力调节范围，计算弹簧的刚度和预压缩量对应的阀芯移动距离，确保阀芯在全开位置时，油液的过流面积足够，不会产生过大的压力损失；其次要考虑阀块内部流道的走向，避免流道出现直角急转弯，减少油液流动时的湍流和噪声，同时流道的壁厚要满足耐压要求，按照1.5倍的额定工作压力来计算壁厚安全系数，防止高压下阀块出现开裂变形。安装边界方面，这款阀的主体方块部分长宽高尺寸紧凑，

　　调节端伸出长度在设计时预留了足够的扳手操作空间，安装时在调节端一侧需要预留至少两倍调节螺套直径的操作空间，方便操作人员使用扳手调整压力和拧动锁紧螺母，固定孔的沉头深度要匹配安装螺栓的长度，避免螺栓拧入过深顶碰内部阀芯，造成阀芯卡滞无法正常动作。在实际使用场景中，这类顺序阀经常和单向阀组合成单向顺序阀，用在垂直安装的液压缸平衡回路中，防止垂直运动的工作部件因为自重出现下滑，此时只需要在这款顺序阀的对应油口并联加装单向阀，就能实现正向油液通过顺序阀控制动作，反向油液通过单向阀自由回流的功能，不需要单独更换阀件，拓展性较强。阀块的外露表面采用发黑处理，能够在车间常规环境下起到防锈作用，调节端的金属外露部分经过镀锌钝化处理，防止长期暴露在空气中出现锈蚀导致调节卡涩。内部的阀芯和阀孔采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保证阀芯能够灵活滑动，又不会因为间隙过大造成内泄漏超标，影响压力控制精度，阀芯的台肩部分加工有均压槽，能够平衡阀芯周围的径向液压力，避免阀芯在高压下出现偏磨卡滞的问题，延长阀件的使用寿命。
