IP54防护等级户外用塑料防水电子接线箱

这款塑料电子箱体是面向户外、潮湿多尘工况设计的电气容纳部件，日常在户外监控布线、园林景观配电、小型工控模块外置安装、船舶甲板低压接线这类场景里十分常见，核心作用是给内部装的接线端子、小型继电器、信号转换模块这类低压电气元件提供可靠的防护屏障，避免外界的雨水泼溅、扬尘侵入造成元件短路、触点氧化失效的问题。

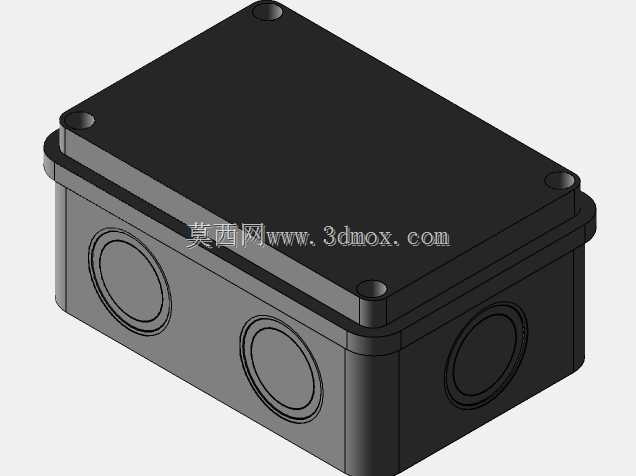

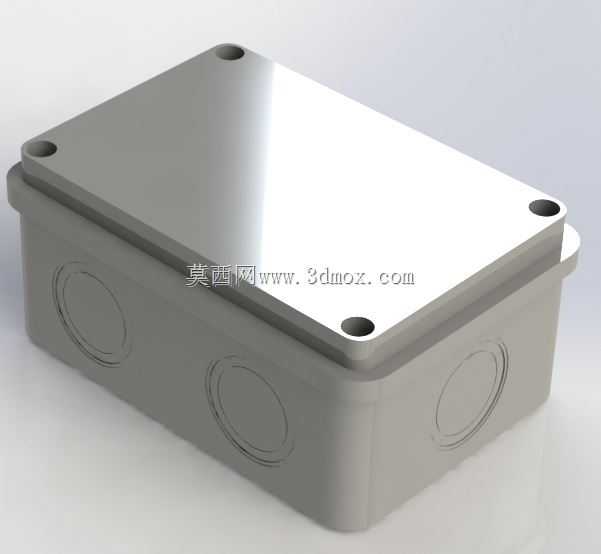

从设计逻辑来看，箱体采用上下盖扣合的结构，四个角位预留的螺丝沉孔是用来穿装自攻螺丝实现上下盖紧密压合的，合缝位置预留了密封胶条的安装槽位，装配时嵌入发泡橡胶密封条就能达到IP54的防护等级，可应对各个方向的溅水、直径大于1mm的固体异物侵入，完全满足多数半户外、普通户外无长期浸水工况的使用要求。箱体侧壁预留的几个圆形预开孔是敲落孔结构，现场布线时不需要额外开孔工具，根据进出线的方向和数量敲掉对应位置的孔盖，就能穿装电缆格兰头，既减少现场加工的工作量，也能避免随意开孔破坏箱体整体防护性能的问题。

外形尺寸为80×120×50，属于紧凑型的电气安装盒，内部可用空间刚好容纳4-6组接线端子或者小型的信号处理模块，安装边界上，箱体底部预留了两个隐藏式的安装耳位，不需要在箱体内部钻孔打螺丝，从外部就可以用膨胀螺丝或者自攻螺丝把箱体固定在墙面、设备机架、立杆支架上，不会破坏箱体内部的密封性能。材质选用的是耐候ABS工程塑料，相比金属接线盒重量更轻，不会生锈腐蚀，绝缘性能优异，不需要额外做接地处理，适合低压弱电类的电气安装场景，长期在紫外线照射、温差变化的户外环境下也不容易出现脆裂、变形的问题。在做结构选型的时候，这类箱体的内部空间余量要预留至少30%，方便后期布线检修，敲落孔开孔后必须配套对应防护等级的电缆接头，才能保证整体的防护性能不打折扣，上下盖锁附螺丝的时候要对角均匀拧紧，避免胶条压合不均出现缝隙影响防水效果。
