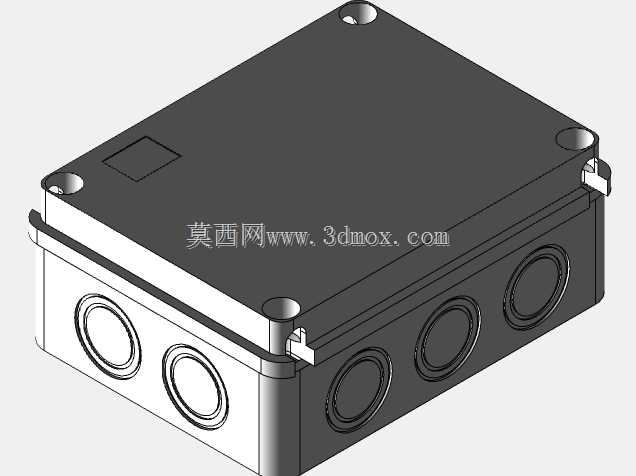

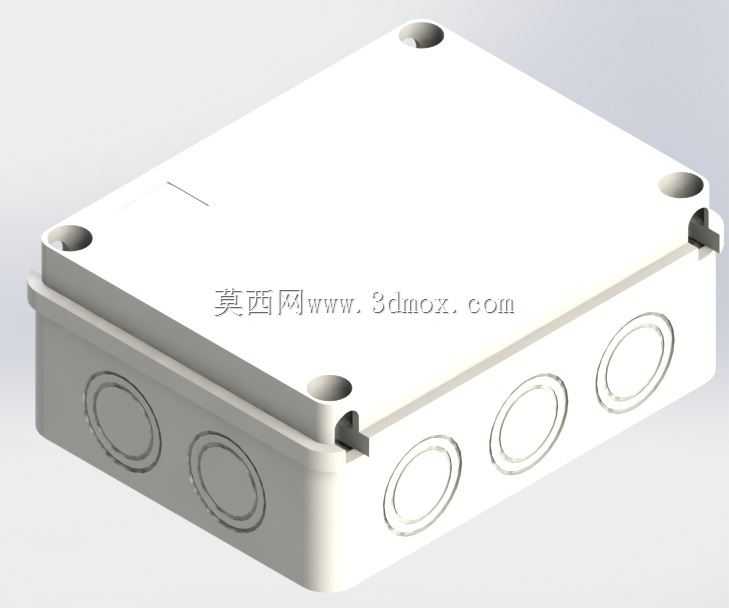

聚碳酸酯IP67防水电气接线盒结构设计

这款聚碳酸酯材质的IP67等级接线盒，是户外电气布线、工业现场分线作业里常用的防护类部件，日常选型中经常会在户外监控布线、厂区室外设备接线、景观照明线路接驳、港口潮湿区域电气配套这类场景里用到，核心作用是给内部的接线端子、线路接头提供可靠的密封防护，避免水汽、粉尘侵入造成线路短路、接头氧化锈蚀的问题。从结构设计来看，盒体采用上下扣合的装配形式，四个角位设置了内嵌式的螺丝锁紧位，螺丝装配后不会突出盒体表面，既避免了安装后螺丝磕碰剐蹭，也能减少螺丝长期暴露在户外环境出现锈蚀的概率，同时盒盖与盒身的接合面预留了密封胶条的安装槽位，装配后通过螺丝的均匀锁紧压力，让胶条充分填充接合缝隙，以此达成IP67级别的防尘防水能力。盒体侧面预留的多个带薄壁密封的敲落孔位，是设计里兼顾通用性和密封性的细节，使用时可以根据实际进出线的数量、线缆外径，敲除对应位置的薄壁，搭配防水格兰头完成线缆的固定与密封，不需要额外在盒体上开孔，既减少现场加工的工作量，也能避免自行开孔破坏盒体整体防护性能的问题。外形尺寸为190×145×80mm，这个尺寸规格属于中等容量的接线盒，内部可以容纳4-6组接线端子排，或者小型的线路转接模块，安装边界上，盒体底部预留了对应的安装固定孔位，安装时可以通过膨胀螺丝或者自攻螺丝直接固定在墙面、设备机架、安装支架上，固定孔位同样做了密封结构设计，避免安装位置出现渗水的隐患。材质选用聚碳酸酯而非普通ABS，主要是考虑户外使用场景下的抗紫外线、抗冲击性能，聚碳酸酯的耐候性更好，长期在日晒、高低温交替的环境下不容易出现脆裂、老化变形的问题，同时本身的绝缘性能优异，能够满足低压电气布线的绝缘防护要求，盒体表面做了哑光处理，不容易积灰，日常运维清洁也更方便。在实际项目选型时，这个尺寸的接线盒可以覆盖大部分中小功率的线路分线需求，侧面的多方向敲落孔可以满足不同方向的进出线布线要求，不管是上进下出、侧进侧出的布线形式都能适配，不需要额外调整盒体安装角度，盒体边角做了圆角过渡，没有尖锐的棱角，在安装、运维过程中不容易划伤操作人员，也能减少应力集中造成的盒体边角开裂问题。
