龙门式五十吨液压压力加工设备

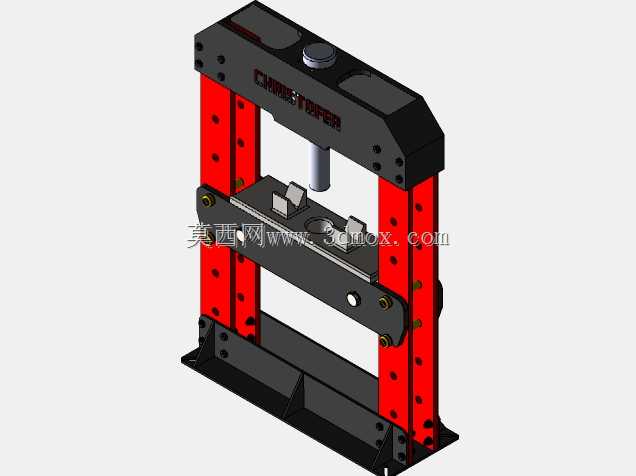

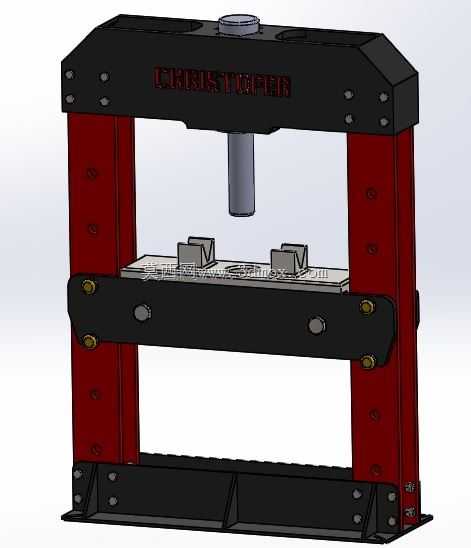

这款龙门式五十吨压力加工设备，主要面向机械维修车间、小型金属加工工坊、零部件配套加工厂等场景使用，可覆盖多类常见的压力加工作业需求，在设备维修环节可完成轴承、衬套、销轴类零件的压装与拆卸作业，在金属加工环节可完成薄中厚钢板的校直、小型金属件的冲压成型、型材的校形校正，也可配合简易模具完成小批量零件的压装、铆接、压印作业，适配多品类小批量的柔性加工需求，无需复杂的配套产线即可独立完成作业。设备采用经典的双立柱龙门框架结构，两侧红色高强度立柱作为主要承载结构，上下横梁通过高强度螺栓组与立柱紧固连接，形成封闭的高刚性受力框架，可有效抵消五十吨公称压力下的结构形变，保障长期满载作业下的框架精度与结构稳定性，避免框架开焊、变形等问题。设备中部设置可上下调节的活动工作台，工作台通过两侧立柱上的等距调节孔配合定位销实现高度档位调整，可根据待加工工件的实际高度快速调整作业空间，适配不同高度尺寸的工件加工需求，工作台表面加工有标准T型槽，可快速固定配套工装、模具或者待加工工件，避免施压过程中工件移位造成的加工偏差或者安全隐患。上部施压单元采用液压驱动结构，施压油缸垂直安装在上横梁中部，活塞杆垂直向下运动输出压力，施压行程覆盖常规加工需求，油缸端部可根据作业需求更换不同的压头，比如平压头用于校直、V型压头用于轴类零件压装、成型压头配合模具完成冲压作业。设计过程中优先考虑了框架的受力均匀性，通过有限元校核优化了上下横梁与立柱的连接位置、螺栓排布密度，将满载作业下的框架形变量控制在合理范围内，保障施压过程中压头的垂直精度，避免偏载造成的油缸密封件磨损、立柱拉伤等问题；两侧立柱预留的多组调节孔，可覆盖从几十毫米到近千毫米的工件高度适配范围，设备整体占地面积小，无需专门的地基固定，放置在平整的硬化车间地面即可投入使用，安装边界灵活，适合小型加工场地的布设需求。设备的操作侧预留了充足的作业空间，工件吊装、固定、取放都十分便捷，两侧的防护结构可避免作业过程中工件崩溅造成的安全隐患，整体结构兼顾了实用性、刚性与操作便捷性，可满足日常多场景的压力加工作业需求。
