发动机活塞曲柄连杆传动组件结构设计

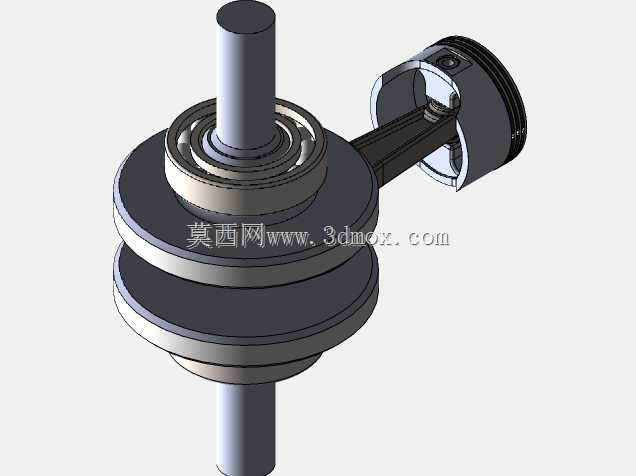

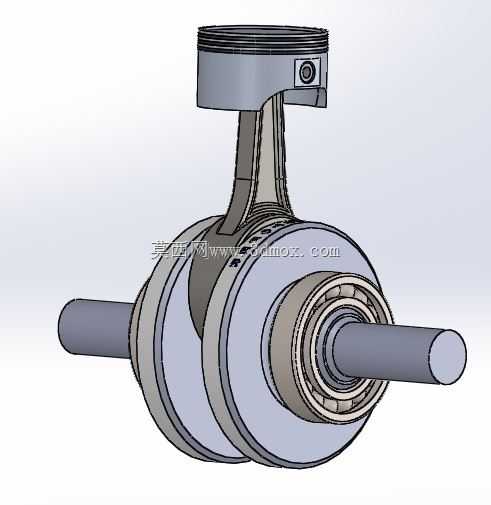

　　这套曲柄连杆组件的建模核心，是把内燃机里把活塞往复直线运动转化为曲轴旋转运动的核心传动逻辑完整还原，没有做多余的外观装饰，所有结构都围绕实际装配与运动约束搭建。从实际应用场景来看，这类组件是小型通用汽油机、单缸柴油机、微型动力装置的核心受力部件，常见于小型发电机组、园林机械、摩托动力、小型工程机械的动力单元中，整套机构直接决定动力输出的平顺性与零部件使用寿命。

　　设计过程中最先敲定的是活塞部分的结构，活塞头部预留了活塞环的安装槽位，环槽的轴向宽度与径向深度按照常规小型动力的密封、刮油需求设定，活塞销座的同轴度在建模时做了约束，保证活塞销穿入后，连杆小头可以在销座间隙内自由摆动，不会出现运动卡滞。活塞裙部的型面没有做成正圆形，而是参考实际工作状态下的热变形规律，预留了适配热膨胀的形位余量，避免发动机热机后活塞在缸套内出现拉缸故障。

　　连杆部分采用了长杆身的工字形截面，这种截面设计在同等重量下可以获得更高的抗弯刚度，杆身从小头到大头做了平滑的过渡变径，避免应力集中在截面突变位置。连杆大头采用剖分式结构，配套的连杆盖通过定位结构与杆身对齐，建模时预留了螺栓连接的孔位，保证实际装配时连杆轴瓦可以稳定固定在大头孔内，为曲柄销提供可靠的回转支撑。连杆小头内部预留了衬套的安装空间，衬套与活塞销采用间隙配合，既可以减少运动磨损，也能留存少量润滑油形成油膜。

　　曲轴部分的设计重点集中在曲柄销与主轴颈的位置关系，两者的偏心距直接决定活塞的行程长度，建模时严格保证偏心距的尺寸精度，同时曲柄臂做了合理的配重延伸，用来平衡活塞往复运动与连杆摆动产生的一阶惯性力，降低整机运行时的振动。主轴颈位置配套了滚动轴承的安装位，轴承内圈与主轴颈采用过渡配合，外圈与箱体轴承孔适配，既可以承受曲轴转动时的径向载荷，也能承担部分连杆传递过来的轴向冲击力。

　　从安装边界来看，整套组件装入缸体时，活塞的外圆柱面与缸套内孔保持规定的间隙配合，活塞运动到上止点时，活塞顶部与缸盖燃烧室保留合理的压缩余隙，不会出现气门碰撞活塞的问题；曲轴两端的主轴颈伸出箱体的位置，需要匹配油封与端盖，保证曲轴箱内的润滑油不会出现渗漏。连杆大头随曲柄销做圆周运动时，其运动包络面与曲轴箱内壁预留了足够的安全间隙，全程不会与箱体、平衡轴等周边零部件发生运动干涉。

　　功能特性上，整套机构的受力传递路径十分清晰：燃气燃烧产生的压力作用在活塞顶部，通过活塞销传递给连杆，连杆将直线推力转化为绕曲柄销的回转力矩，最终带动曲轴持续旋转输出动力。建模过程中所有配合面都按照机械设计的公差要求做了适配，运动副的间隙控制在合理范围，既可以保证运动顺畅，也不会因为间隙过大产生冲击异响。对于结构设计从业者来说，这套模型可以直接用来验证曲柄连杆机构的运动干涉、惯性力平衡计算，也可以作为小型动力装置改型设计的基础参考，调整活塞直径、曲柄偏心距、连杆长度等核心参数，就能快速适配不同排量、不同功率需求的动力开发场景。
