汽车发动机前端附件驱动多楔带滑轮

　　该滑轮主要用于汽车发动机前端附件驱动系统，安装在发电机、空调压缩机、水泵、转向助力泵或张紧机构的支承轴上，通过外圈多楔带槽与橡胶多楔带啮合，把曲轴输出的旋转动力传递给各附属总成，同时在带段之间改变包角、调整走向并维持合适的张紧力。实际装车状态下，它长期承受带的径向拉力、启停冲击和转速波动，工况温度受发动机舱热辐射影响明显，因此结构设计不能只按静态几何处理，必须兼顾带形贴合、转动惯量、轴孔配合和轮辐刚度。

　　轮体外缘采用连续多楔槽结构，槽形角度、槽距和槽深按常用多楔带截面匹配，使带肋能够嵌入槽内并在弯曲进入、离开轮面时保持线接触。相比平带轮，这种结构在较小直径和较小中心距下仍能提供较大的摩擦包覆面积，传动比稳定、滑移小，也有利于降低附件轮系的横向抖动。槽面表面粗糙度需要控制在合理范围：过粗会加剧带肋磨损并产生噪声，过光则在潮湿或轻微油污工况下降低摩擦裕度。轮缘两侧保留凸边，可在装配偏差或带长误差较大时限制皮带脱出，同时为皮带偏置留出少量容错空间。

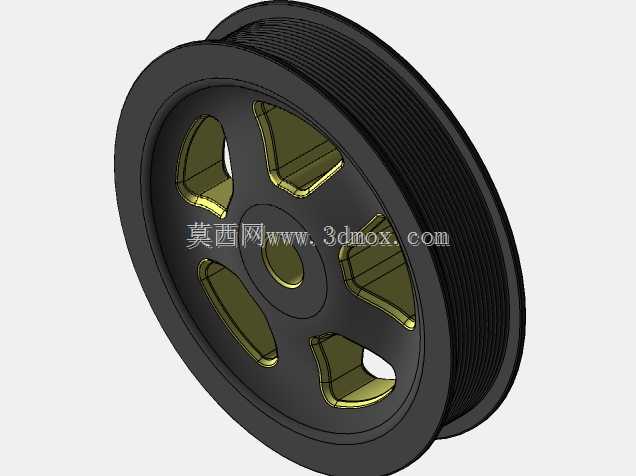

　　中部采用五处异形镂空轮辐，而不是实心圆盘。这样处理的直接目的是降低转动惯量，使发动机启停和急变速时附件轮系的惯性冲击减小；镂空同时减少材料堆积，有利于注塑、压铸或机加工过程中的壁厚均匀性，降低冷却收缩和热处理变形风险。轮辐窗口并非简单圆形开孔，而是沿周向呈带圆角的扇叶状，边缘做了连续过渡，使辐条在受带拉力时的应力路径更顺畅，避免尖角处形成疲劳裂纹源。窗口之间的辐条截面宽度经过权衡：过窄会降低轮体抗扭和抗弯刚度，皮带加载后外圈容易产生椭圆变形，导致带槽与皮带接触不均；过宽则失去轻量化意义，还会增加材料成本。

　　中心轮毂区域保留完整圆环，用于传递轴承或轴的支承反力。轮毂厚度大于轮辐，是因为螺栓压紧、轴承内圈定位或轴肩贴合会在该区域产生局部接触应力，若壁厚不足，装配后可能出现轮毂微变形，进而影响轴承游隙和旋转精度。中心孔与外圈槽面的同轴度是关键尺寸，它决定皮带运转时的径向跳动量；跳动过大不仅会引起带速波动，还会让带肋在槽内反复爬移，产生周期性噪声和异常磨损。轮毂端面与孔轴线的垂直度同样需要控制，以便安装后轮面与带段中心线垂直，减少皮带偏磨。

　　从安装边界看，该轮体外径约145mm，轮缘宽度约35mm，属于发动机舱内中等尺寸附件带轮。选型时不能只看外径和槽数，还要核对中心孔直径、安装螺栓分布圆、轮毂沉台深度以及与相邻支架的间隙。轮体装入后，外圈前后两侧应留出皮带摆动和装配工具空间，轮辐窗口附近避免与线束、油管或水管发生运动干涉。由于发动机运行中存在悬置振动和带轮自身热膨胀，设计支架时还要保证轴系刚度，避免支承轴挠度使轮面倾斜。

　　建模时应先按带轮节圆建立旋转基体，再展开多楔槽截面并周向阵列，保证槽距累积误差受控；轮辐窗口宜采用对称草图和全圆角过渡，便于后续按有限云图调整辐条宽度。若用于量产，还需在三维中预留拔模斜度、分型线位置和机加工余量，并把动平衡去重区域纳入结构表达。该模型适合用于发动机附件轮系布置校核、带轮包角分析、支架间隙检查以及轻量化传动件结构参考。
