多辐条改装汽车轮辋结构设计

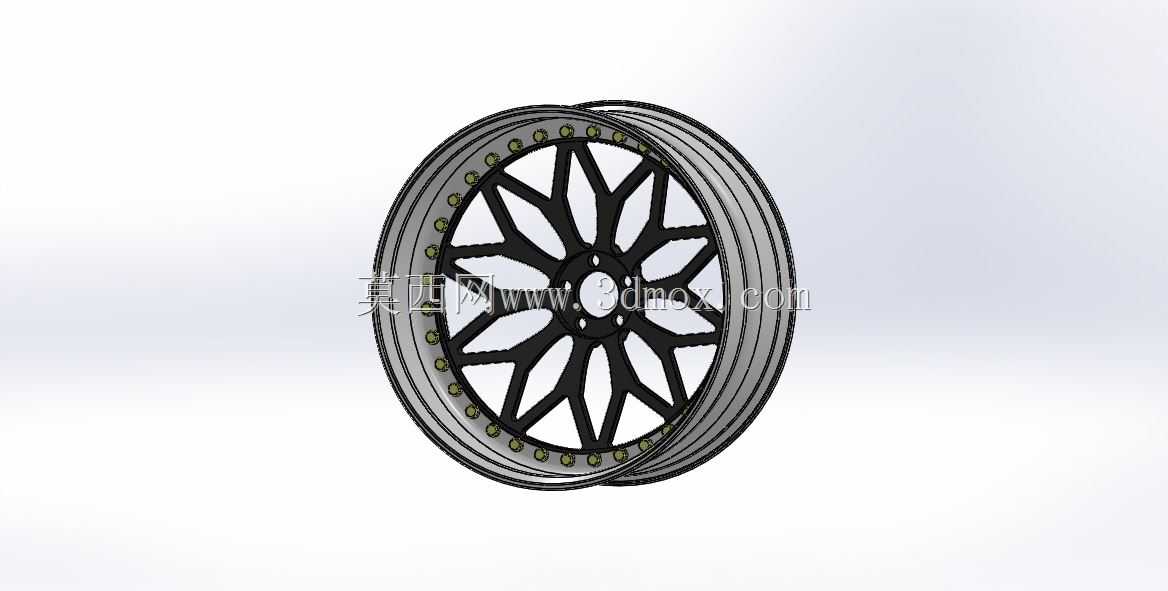

　　轮辋作为汽车行走系统的核心承载构件，上接悬架与转向节的安装接口，下连轮胎构成完整的滚动副，其结构合理性直接影响整车的承载能力、行驶平顺性与转向响应速度。这款轮辋采用多辐条放射式布局，辐条从中心安装盘向外缘轮辋筒体延伸，在中心区域形成密集的支撑节点，向外逐渐舒展至轮缘，既保证了中心安装区域的结构刚度，也通过辐条间的大尺寸镂空区域为制动系统留出充足的散热空间。车辆在连续制动工况下，制动盘与制动片会产生大量摩擦热，热量若无法及时散出，会导致制动效能衰减，甚至引发制动液气阻，轮辋辐条间的镂空通道可引导行驶气流直接冲刷制动总成表面，将热量快速带走，提升连续制动的可靠性。

　　从结构受力角度分析，轮辋在车辆行驶过程中需要承受多维度的复合载荷：垂直方向上要承载整车整备质量与乘员、货物的附加载荷，经过颠簸路面时还要承受数倍于静载的冲击载荷；转向过程中，轮辋需要传递轮胎与地面之间的侧向附着力，带动车轮完成转向动作；驱动与制动工况下，还要传递传动系统输出的扭矩以及制动系统的制动力矩。这款轮辋的辐条采用变截面设计思路，靠近中心安装盘的部位截面尺寸更大，可承受更高的弯矩与扭矩载荷，向轮缘延伸过程中截面逐步收窄，在保证整体强度的前提下控制构件自重，降低非簧载质量。非簧载质量的降低可有效提升悬架的动态响应特性，让轮胎更紧密地贴合路面，减少颠簸路面下的轮胎跳离地面现象，提升整车的操控稳定性与抓地性能。

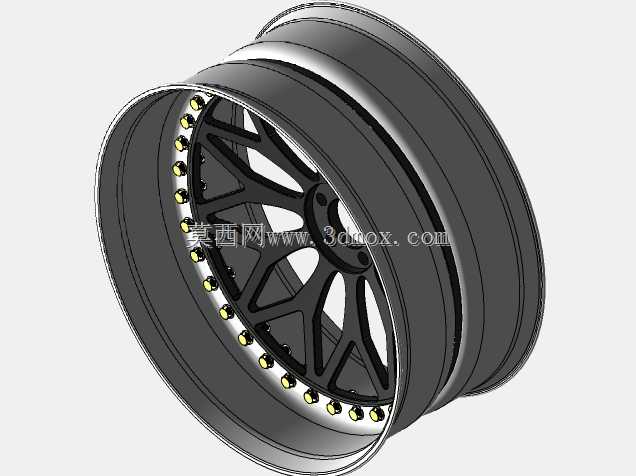

　　轮辋外缘的筒体采用多层台阶式结构，用于匹配轮胎的胎圈部位，形成可靠的密封与固定界面。无内胎轮胎的胎圈需要与轮辋凸缘紧密贴合，才能保证轮胎内部的充气压力稳定，筒体的台阶尺寸与圆角过渡需要严格匹配轮胎的安装标准，避免出现充气后胎圈移位、慢泄气等问题。轮辋边缘的周向固定孔位用于装配轮胎气门嘴以及平衡块，车轮总成在出厂前需要进行动平衡校正，通过在轮辋边缘对应位置加装平衡块，抵消车轮旋转过程中的质量偏心，避免高速行驶时出现方向盘抖动、车身共振等问题。

　　中心安装区域设置有螺栓孔分布圆，用于与车轴的轮毂法兰对接，螺栓孔的数量、分布圆直径以及中心定位孔尺寸是轮辋安装匹配的核心边界参数，直接决定了轮辋能够适配的车型范围。中心定位孔与车轴轴头采用间隙配合，安装时可实现轮辋的快速对中，保证车轮旋转中心与车轴轴线重合，避免出现安装偏心引发的振动。螺栓孔周围的盘面进行了局部加厚处理，因为螺栓预紧力会在该区域产生较大的压应力，加厚结构可避免盘面出现压溃变形，保证螺栓连接的长期可靠性。

　　这款轮辋的设计偏向改装风格，密集的多辐条造型兼具结构功能性与外观辨识度，辐条表面的立体造型可在光线照射下形成丰富的光影层次，满足车辆外观改装的视觉需求。在实际建模过程中，需要优先保证各安装接口的尺寸精度，再进行外观曲面的优化，不能为了追求造型效果而削弱关键受力部位的结构厚度。轮辋的整体宽度与偏距参数决定了轮胎安装后的轮距变化以及与翼子板、悬架部件的间隙，偏距过小会导致车轮向外凸出，可能出现轮胎与翼子板剐蹭的问题，偏距过大则会使车轮向内缩进，可能与悬架摆臂、减振器等部件发生运动干涉。设计时需要结合目标车型的悬架硬点参数与轮胎尺寸，进行完整的运动校核，模拟车轮在上下跳动、最大转向角度等极限工况下的位置变化，确认所有相邻部件之间都保留足够的安全间隙。

　　材料选型方面，这类乘用车辆轮辋通常采用铝合金材料铸造或锻造而成，铝合金材料具备密度小、导热性好的特点，相比传统钢制轮辋可显著降低自重，同时更好地散除制动系统产生的热量。铸造工艺适合批量生产复杂造型的轮辋，成本相对可控；锻造工艺则可使材料内部组织更致密，获得更高的力学强度，适合对强度与轻量化要求更高的应用场景。无论采用哪种工艺，结构设计时都需要保证各部位的壁厚均匀，避免出现局部壁厚突变引发的应力集中，在辐条与轮辋筒体、中心盘的交接位置设置平滑的过渡圆角，分散应力流，降低疲劳裂纹产生的风险。轮辋作为安全部件，其结构设计需要同时满足强度、散热、安装匹配与外观多重需求，任何一个维度的设计缺失都可能影响整车的行驶安全。
