72毫米高性能赛车发动机活塞

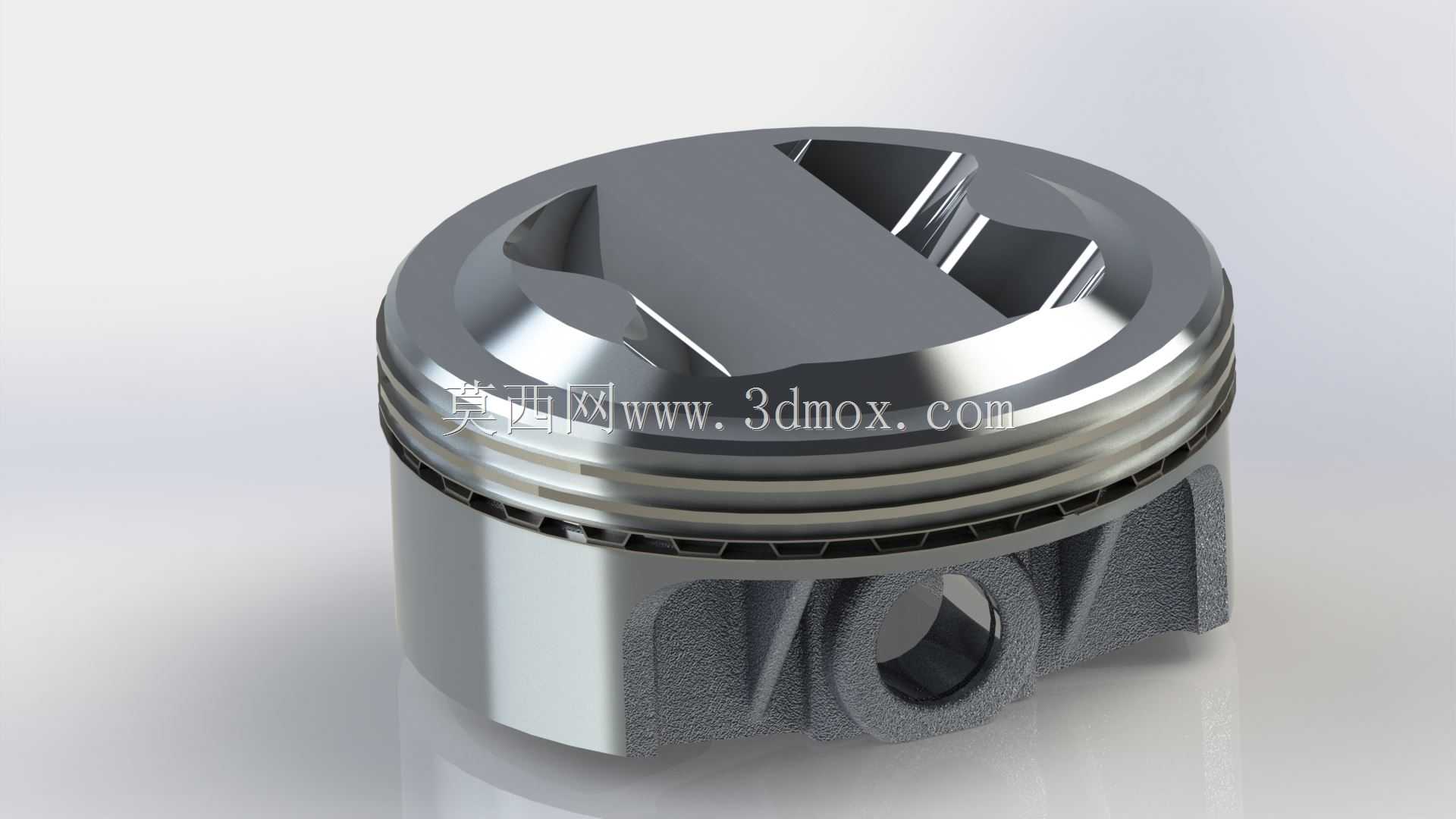

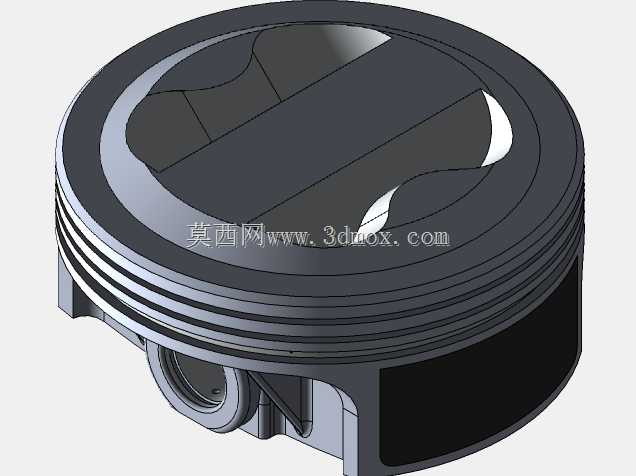

　　在高转速自然吸气发动机的开发闭环中，活塞作为燃烧压力的直接承接者，其结构设计直接决定了动力输出的上限与整机的可靠性边界。这款标称直径72毫米的赛车活塞，主要面向小排量高转速摩托车发动机及轻量化卡丁车动力单元的改装与逆向开发场景。在实际赛道工况下，发动机转速往往会被推高至万转以上，这意味着活塞每秒需要完成上百次的往复运动，其产生的惯性力对结构强度提出了极为苛刻的要求。从设计思路来看，该活塞采用了典型的轻量化锻造结构逻辑。顶部的非对称凹坑造型并非随意为之，而是经过精确计算的燃烧室避让与气流引导结构。在高压缩比赛车引擎中，气门升程往往极大，在活塞上行至上止点附近时，气门与活塞顶面的安全间隙极小，

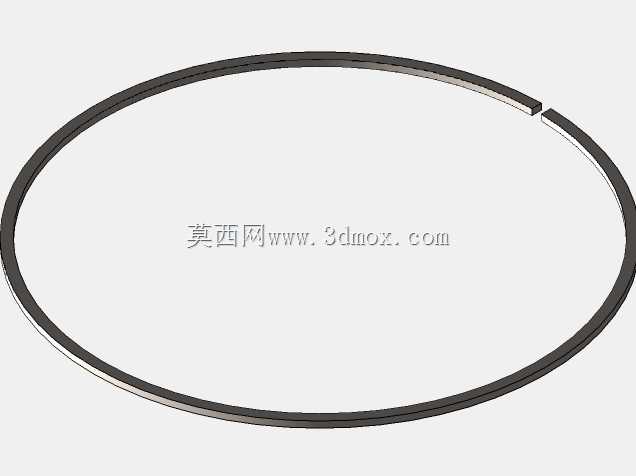

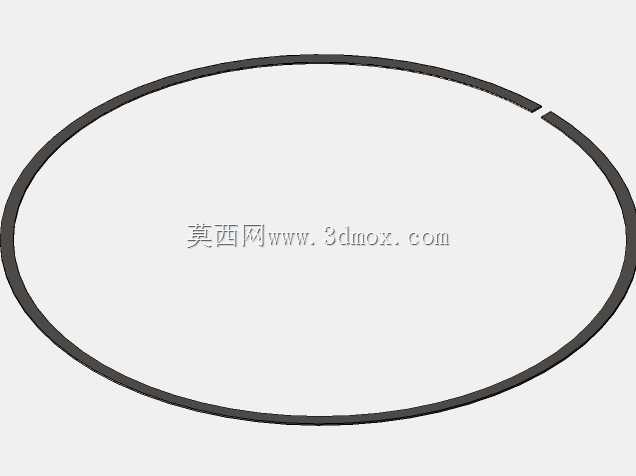

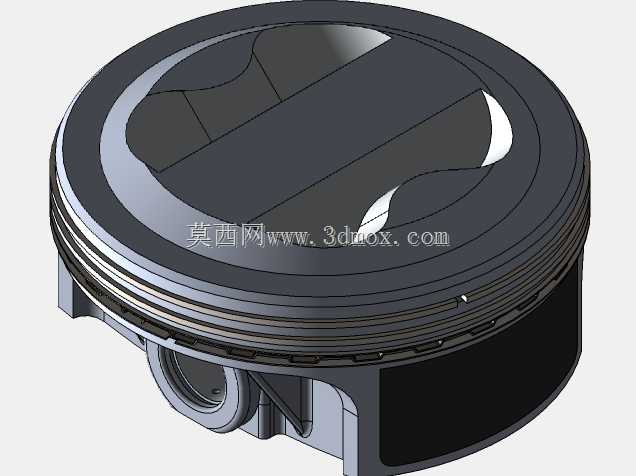

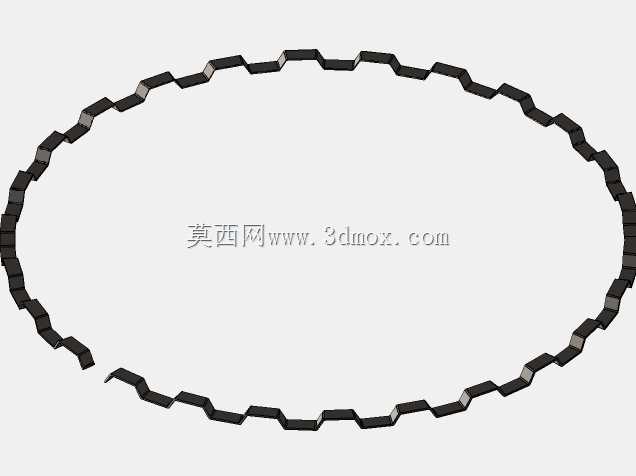

　　这些凹陷正是为了在极限工况下为进排气门提供物理避让空间，防止发生气门撞击活塞的致命故障。同时，凹坑的形状也参与了挤气涡流的构建，能够在压缩行程末期加速混合气的湍流运动，提升燃烧速率，这对于高转速下缩短燃烧持续期、提升点火效率至关重要。活塞的环岸区域设计有三道环槽，分别用于安装两道气环与一道油环。气环负责密封燃烧室内的高压燃气，防止其窜入曲轴箱造成功率损失，而油环则负责在活塞下行时刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。在三维建模过程中，环岸的厚度与环槽的倒角需要经过严格的受力校核，因为在高温高压冲击下，环岸断裂是常见的活塞失效形式。活塞销座部分采用了加强筋与裙部一体化的过渡设计，

　　这种结构能够将活塞顶部承受的巨大爆发压力更均匀地传递至活塞销，进而通过连杆传递给曲轴。不同于普通民用活塞的全裙边设计，这款赛车活塞的裙部呈现出明显的缩减与异形特征。这是因为在高转速下，活塞的主要导向任务由活塞环和较短的裙部共同承担，缩减裙部面积不仅能大幅降低往复运动质量，还能减少活塞与缸壁之间的摩擦损失。当然，这需要配合更精密的型线设计，即所谓的中凸变椭圆，来补偿活塞在热态下的热膨胀变形，确保在工作温度下活塞与气缸壁之间保持均匀且极小的配合间隙。在安装边界方面，72毫米的缸径决定了其适配的气缸体规格，建模时必须严格控制活塞的最大实体尺寸，预留出合理的配缸间隙。活塞销孔的同轴度、圆柱度以及与活塞轴线的垂直度，

　　都是在三维装配阶段需要重点核查的公差项目。此外，活塞顶部的避阀坑深度必须与配气机构的正时数据、气门最大升程以及连杆长度进行联动仿真，任何一个参数的变更都可能导致运动干涉。在进行整机三维数字样机装配时，工程师需要将活塞、连杆、曲轴、气缸体以及气缸盖进行组合，运行运动学分析，模拟从怠速到红线转速的全工况运动包络，检查活塞在各个曲轴转角下与气门、燃烧室壁及冷却喷嘴的间隙是否处于安全阈值内。这款活塞的三维模型完整还原了这些复杂的空间曲面与内部加强结构，不仅可用于展示发动机核心部件的精密构造，更能直接导入CAE软件进行后续的热结构耦合分析与疲劳寿命预测，帮助设计人员在物理样机制造前发现潜在的应力集中点，优化金属材料的分布，实现极致轻量化与结构强度的平衡。
