本田C50车型后指示灯替换结构设计

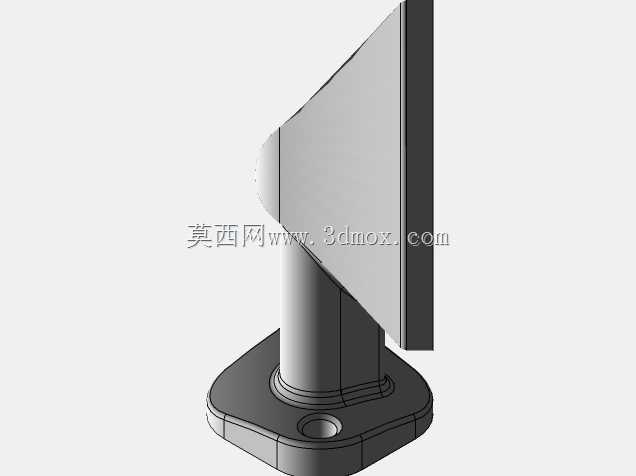

　　在两轮代步车的日常维保场景里，老旧车型的外观功能件断供是很常见的问题，尤其是使用年限较长的经典小排量车型，后指示灯这类外露的安全部件，受日晒、震动、泥水侵蚀的概率很高，壳体开裂、灯脚断裂、密封失效之后很难找到适配的全新备件，自行测绘制作替换件就成了维保环节里很实用的解决方案。这个结构的设计出发点完全围绕实车适配展开，没有做多余的造型改动，核心目标是直接替换原有损坏的部件，不需要对车身安装位做二次修改。从结构上看，整个部件分为安装底座、立式支撑柱和灯体主体三个部分。底座采用带圆角的近似方形法兰结构，边角做了圆弧过渡，避免安装时应力集中，也能减少泥水在边角的堆积；底座中心预留了安装过孔，对应原车的固定螺栓位置，

　　孔位周边做了局部加厚的凸台，既可以提升螺栓锁紧时的结构强度，也能在底座和车身钣金之间留出均匀的压紧面，配合密封垫就能阻挡雨水和灰尘进入安装空腔。支撑柱从底座中心向上延伸，采用渐变的截面造型，靠近底座的位置柱体更粗，向上逐步过渡到和灯体连接的尺寸，这种变截面设计一方面可以优化注塑或者3D打印时的材料分布，降低不必要的重量，另一方面也能提升抗震动性能——两轮车行驶过程中后轮带来的高频震动会直接传递到车尾部件，粗细过渡的柱体比等截面直杆有更好的韧性，不容易在长期震动下出现根部断裂。灯体部分采用楔形薄壳结构，朝向车尾的一面为平整的灯面安装位，侧面做斜向收窄，既符合原车的造型轮廓，也能在车辆转弯或者倾斜时减少侧面的风阻和剐蹭概率；

　　灯壳内部预留了灯座、电路板或者灯泡的安装空间，边缘设计有卡扣或者粘接槽位，用来固定透明灯罩，同时保证结合面的密封性。设计过程中首先要确认的是安装边界：底座的安装孔距必须和原车预留孔位完全一致，底座的整体轮廓不能超出车尾安装区域的凹陷范围，否则会和周边的覆盖件产生干涉；支撑柱的高度决定了灯面的可视角度，需要保证后方车辆在正常跟车距离下，能清晰观察到灯光信号，同时灯体最高点不能超出车尾的整体外廓，避免停车或者挪车时被磕碰。灯体的厚度也要控制在合理范围，内部要留出足够的散热空间，如果采用LED光源，不需要太大的空腔，但如果保留原车的灯泡结构，就要预留灯泡的插拔空间和散热间隙，同时灯座的卡槽位置要和灯泡型号匹配，

　　保证装拆时不需要额外修改线路。从实际使用的角度看，这类自制替换件的优势在于适配性强，可以根据原车的损坏情况调整局部结构，比如原车如果是底座固定位开裂，可以在重新设计时加厚底座的安装凸台，增加加强筋；如果是灯壳密封不好，可以在灯罩结合面增加凹槽，嵌入密封圈。整个结构的受力路径也很清晰：车辆行驶时的震动从车身传递到底座，再通过支撑柱分散到灯体整体，变截面的柱体可以吸收部分震动能量，避免应力集中在底座和柱体的连接位置；底座的圆角设计也能减少注塑或者打印过程中的翘曲风险，成型之后的尺寸稳定性更好。在测绘建模时，需要重点核对几个关键尺寸：首先是安装孔的中心距，这是直接决定能否装车的核心参数，误差需要控制在很小的范围内；其次是支撑柱的高度和灯体的倾斜角度，要保证灯光照射方向符合行车安全要求，不会向上晃到后方车辆驾驶员，也不会向下导致可视距离不足；另外灯体和支撑柱的连接位置要做平滑过渡，避免出现尖锐的内角，减少应力集中的风险。对于经典老车的维保来说，这类功能件的复刻不需要追求花哨的改装效果，可靠、适配、耐用才是核心目标，整个结构在满足安装要求的前提下，尽可能简化了多余的特征，既方便加工制作，也能降低后期出现故障的概率。
