四合一排气汇流收集管件结构

　　该类四管汇流结构常见于多缸内燃机排气系统前端，也可移植到实验台架、通风除尘、小型烟气收集等需要把四路独立气流汇入单一总管的场合。实际使用时，四个支管分别对接来自气缸盖或独立支路的排气接口，气流在下部腔室内逐步汇合后，经底部单出口排向消音器、催化转化装置或后续处理管路。其核心作用不是简单把管口拼在一起，而是在有限空间内理顺四路气流，降低相互干涉，避免某一支路的压力脉冲直接反灌到相邻支路，从而影响充气效率与运行稳定性。

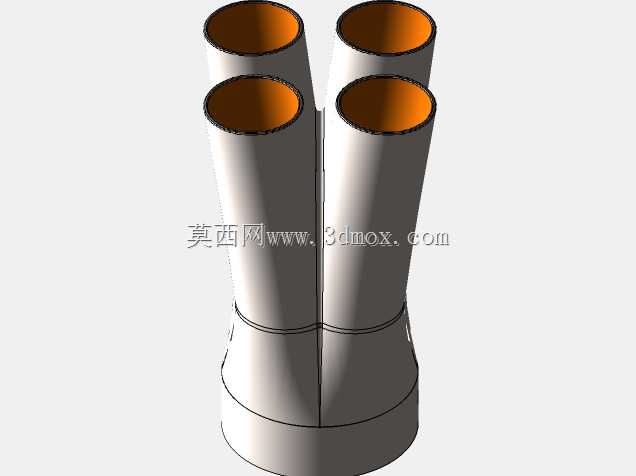

　　从结构形态看，四个入口呈近似矩形阵列布置，支管由上至下逐渐向内收拢，最终汇入下方扩压式集气腔。入口段保持等径直管，便于与标准管路对接或预留卡箍、法兰安装余量；中段采用平滑过渡曲面，减少急剧弯折造成的局部阻力；下段集气腔直径明显大于单一支管，目的是在气流汇合时提供缓冲容积，削弱脉冲叠加带来的压力波动。外壁设置的环形凸筋并非装饰线，在薄壁管件中可起到加强刚度、约束热变形和限定安装位置的作用，尤其排气工况下管壁反复受热膨胀，局部加强结构能降低焊缝或连接处的疲劳风险。

　　设计这类管件时，首先要确定的是四个入口的中心距与外接管路边界。入口间距过小，会导致支管根部曲面重叠、壁厚不均，给铸造或弯管成型带来困难；入口间距过大，则整体轮廓变宽，可能与发动机舱内隔热罩、车架梁、冷却水管等周边件发生干涉。比较合理的做法是先按对接法兰或缸盖排气口坐标锁定入口位置，再沿气流方向建立连续引导面，使支管轴线在汇入集气腔前保持顺滑，避免出现内侧挤压、外侧过度拉伸的曲面。支管汇合处的隔墙过渡尤其关键，锐角会造成明显涡流和热裂隐患，工程上通常采用大圆角融合，并在内部形成平缓的导流脊线，让四路气流以较低损失进入公共腔室。

　　底部出口方向决定了后续管路的走向。该模型采用单端下出式结构，适合排气系统竖直布置或台架测试中向下接管的场景。若用于整车，还需要结合底盘离地间隙、变速箱轮廓和传动轴运动包络复核出口位置；若用于固定设备，则应保证出口中心线与后级法兰同轴，避免安装时产生强制装配应力。外形尺寸方面，上部四管区域的外接矩形边界应作为安装校核重点，底部圆筒外径则决定法兰选型和密封面尺寸。对于需要焊接装配的方案，支管端部应预留足够直段，便于焊缝避开高振动区；对于铸造方案，集气腔外壁壁厚应均匀变化，凸筋与主体交接处保留拔模斜度和铸造圆角。

　　在流动性能上，四合一汇流管不等同于普通三通或多通接头。排气具有明显的脉动特征，各支路气流到达汇合点的相位不同，若支管长度和曲率差异过大，会造成各支路背压不一致。建模时应尽量控制四个支管的流道长度偏差，并使入口到公共腔室的过渡曲面具有相近的收缩规律。对于高性能发动机，还可在此基础上继续做流场分析，观察汇合区是否存在高速对冲、低速漩涡或局部高温区；对于一般通风收集用途，则可优先保证结构紧凑、成型方便和连接可靠。

　　材料与工艺选择同样要围绕工况展开。高温排气场景多采用铸铁、铸钢或不锈钢焊接结构，铸铁有利于吸热和消音，不锈钢焊接结构则壁薄、重量轻、表面质量好；常温气体或除尘管路可采用普通钢板卷焊，甚至工程塑料成型，但仍需关注支管汇合处的强度。无论采用哪种工艺，三维模型都应把内壁光顺性作为重点，因为内壁台阶、错边和突变截面会直接转化为阻力损失和噪声源。外表面可保留必要的加强筋和安装定位面，但不应为了造型增加无意义的凸起，以免在热态下形成应力集中。

　　安装边界上，需要同时考虑入口连接、出口连接和热膨胀补偿。四个入口若直接刚性连接到发动机排气口，底部出口再与固定管路刚性相连，热胀冷缩会在接头处产生很大附加力。实际布置中常在出口侧设置柔性节、球面接头或卡箍式滑动密封，使汇流管在受热后有微量位移空间。模型下部圆筒段可作为这类连接结构的配合基准，其长度应足以容纳卡箍宽度、密封带压缩量和装配工具操作空间。上部四管周围还需预留隔热层或防护罩间隙，避免外表面高温辐射到邻近电气线束和橡胶件。

　　从建模方法看，这类零件适合采用多实体曲面放样与实体加厚结合的方式完成。先建立四个入口圆和底部出口圆，再通过引导线控制支管收拢轨迹；汇合区域不能依赖简单布尔合并，应单独构建内部导流曲面并反复检查曲率连续性。完成主体后，再添加端部直段、外壁环筋、安装边或焊接坡口。对于后续工程图，需要标注入口中心距、出口直径、总高、端面平面度以及关键圆角；对于仿真用途，则应保留内壁几何，不要把外部加强结构误带入流体域。

　　总体而言，该结构的价值在于用紧凑的四合一腔体完成多路气流的有序汇集。设计中需要平衡流道阻力、支管干涉、热变形、制造工艺和周边安装空间，任何单一维度过度优化都可能导致实际使用问题。清晰的三维模型能够提前暴露支管汇合处的曲面缺陷、安装边界冲突和壁厚异常，为后续铸造、焊接、装配以及流体性能验证提供可靠基础。
