复古自行车后拨链变速传动构件

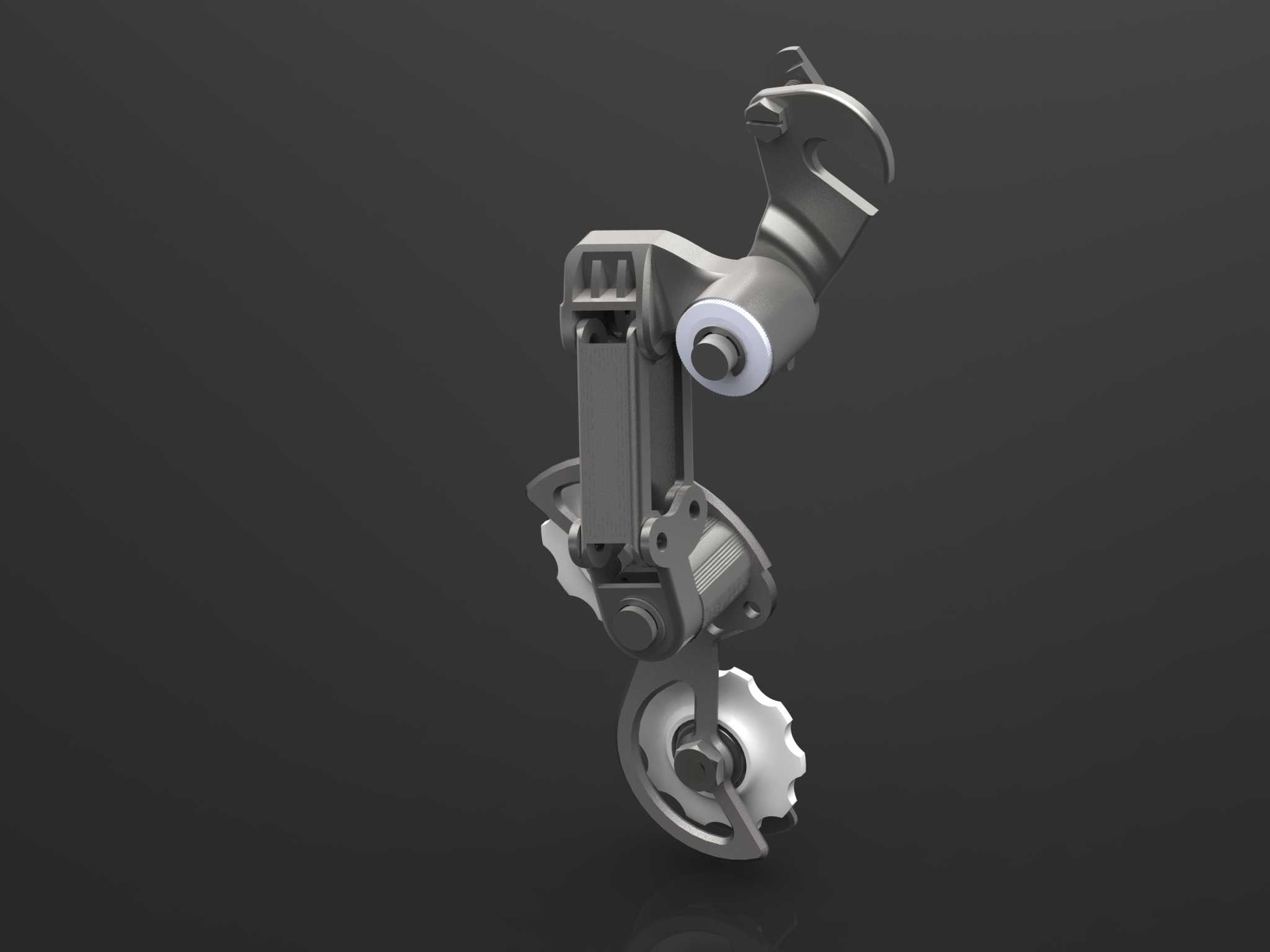

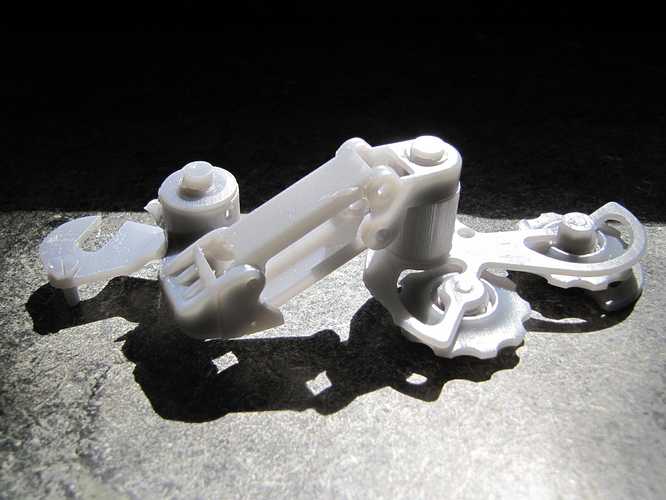

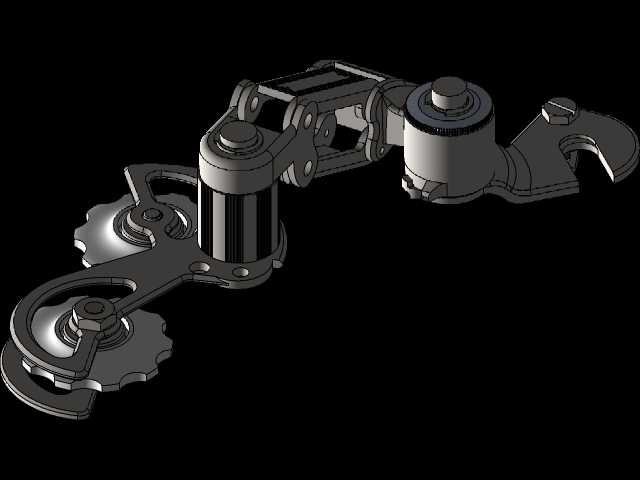

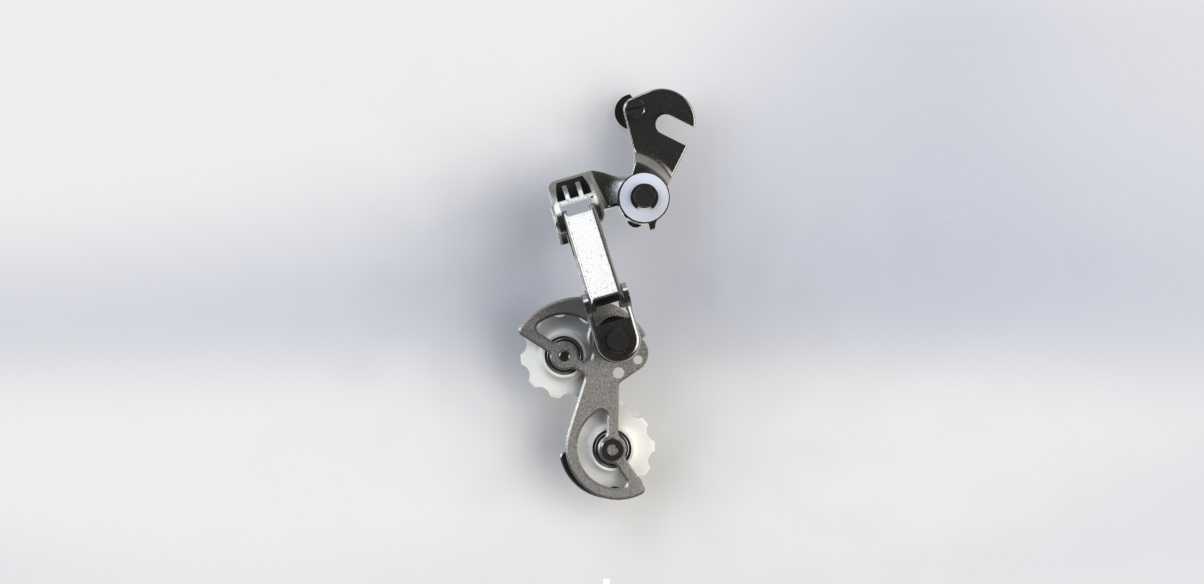

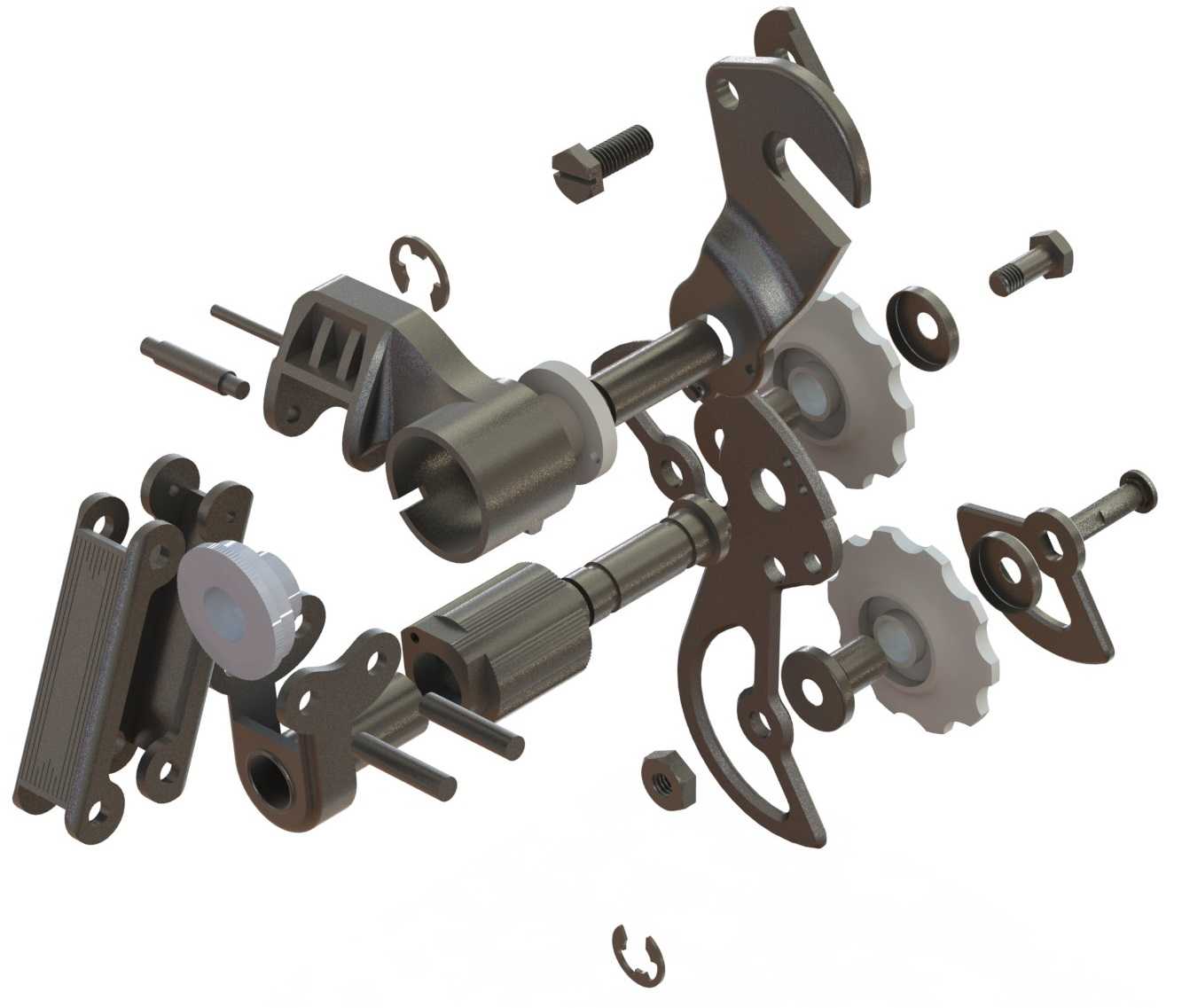

该构件是应用于民用通勤自行车的后变速传动核心部件，主要搭载在多速变速自行车的后轮花鼓与车架尾勾衔接位置，承担骑行过程中链条档位切换、张紧度动态调节的核心功能，是实现骑行过程中不同路况下动力输出适配的关键结构。在日常骑行场景中，当骑行者遇到爬坡路段需要降低传动比减少发力负荷，或是在平直铺装路面需要提升传动比获得更快骑行速度时，该构件通过引导链条在不同齿数的飞轮片之间横向位移，完成档位的精准切换，同时内置的弹性张紧结构会实时补偿链条在不同档位下的长度差，避免骑行过程中出现链条松脱、跳齿的问题，保障传动过程的顺畅稳定。从设计思路来看，该构件采用经典的平行四边形连杆位移结构，通过两组铰接的平行摇臂控制导轮支架的横向移动轨迹，确保导轮在位移过程中始终与飞轮片保持平行的相对位置，让链条能够平稳啮合到对应档位的飞轮齿片上，减少换挡过程中的卡顿与链条磨损。构件整体分为上固定基座、连杆摇臂组、下导轮支架三个核心部分，上固定基座设置有与车架尾勾匹配的安装孔位，安装时直接通过固定螺栓锁紧在车架后叉末端的安装位上，无需额外改造车架结构，适配常规民用自行车的标准安装尺寸；下导轮支架上设置有上下两个导轮，上方导轮负责引导链条与飞轮片啮合，下方导轮负责张紧回程的链条，两个导轮均采用内嵌轴承的转动结构，降低链条传动过程中的转动阻力。构件的整体外形贴合自行车后轮与车架之间的狭小安装空间，外轮廓没有突出的尖锐结构，避免骑行过程中剐蹭骑行者衣物或是周边障碍物，各铰接位置都设置有对应的限位结构，限制连杆摇臂的最大位移行程，防止换挡过程中导轮位移过度导致链条脱落到飞轮外侧。构件的各转动铰接位置都预留了润滑间隙，日常维护时可以直接在铰接点注入润滑油，维持结构转动的顺滑度，整体结构采用金属材质打造，能够承受骑行过程中链条传动带来的持续拉力与颠簸路面产生的振动载荷，长期使用也不易出现结构变形或是失效的问题，适配日常通勤、休闲骑行等多种民用骑行场景的使用需求。
